Dettagli:
|
| Nome di prodotto: | trasmettitori doppi di 3G SFP BiDi | Larghezza di banda (GBP): | 50Mbit/s-2.97Gbit/s |
|---|---|---|---|
| Tipo: | Trasmettitori doppi in 1 porto della fibra | Lunghezza d'onda concentrare: | TX_1 1310nm/TX_2 1550nm |
| Connettore: | Simplex di LC | Distanza: | 10km |
| Assegnazione Pin: | Non MSA | Garanzia: | di tre anni |
dei trasmettitori doppi bidirezionali 3Gbps il video digitale 1310nm/1550nm/audio modulo dello sfp sostiene i video modelli patologici per la piedinatura 10km il LC DDM di SD-SDI, di HD-SDI e di 3G-SDI non MSA
Specificazione funzionale

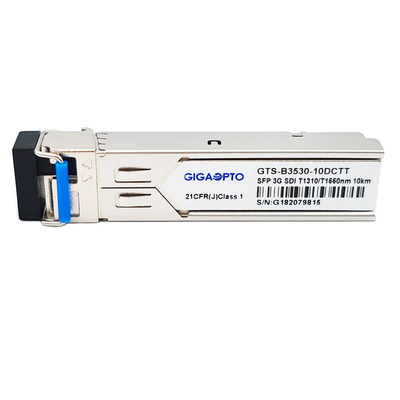

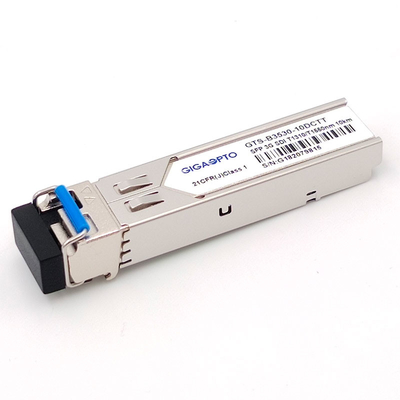

| Nome di prodotto | I trasmettitori doppi di 1 BiDi della fibra | P/N (numero del pezzo) | GTS-B3530-10DCTT |
| Di velocità di trasferimento di bit (GBP) | 50Mb/s- 2.97Gb/s | Pin Assignment | Piedinatura di Non MSA |
| Tipo del modulo | Trasmettitori doppi | Temperatura di funzionamento | 0 a 70°C/-20 a 85°C |
| Lunghezza d'onda concentrare (TX) | TX_1 1310nm/TX_2 1550nm | Max Fiber Length | 10km |
| Connettore ottico | Recipiente semplice di LC | Media | SMF |
| Tipo del trasmettitore | DFB BiDi | Componente del ricevitore | N/A |
| Tensione di alimentazione elettrica | 3.3V | Corrente del rifornimento (massima) | 300mA |
| Tx_1 1310nm potenza di uscita | -5~0dBm | Rapporto di estinzione | >5dB |
| Tx_2 1550nm potenza di uscita | -8~-3dBm | Tempo della garanzia | 3 anni |
| Video supporto patologico dei modelli | Sì | OEM/ODM | Sì |
| Protocolli | SFP MSA, SFF-8472, RoHS, CE, FCC | ||
| Applicazione | SD/HD/3G SDI | ||
| Numero del pezzo | SDI | Tasso di dati | Max Link Distance |
| GTS-B3530-10DCTT | 3G-SDI | 2.97Gbps | 10km |
| HD-SDI | 1.485Gbps | 21km | |
| SD-SDI | 270Mbps | 30km |
Descrizione
Il GTS-B3530-10DCTT è un 1 modulo di trasmettitore a doppio canale bidirezionale della fibra destinato per trasmettere i segnali numerici di serie ottici come definito in SMPTE 297-2006. Sostiene i tassi di dati da 50Mb/s a 2.97Gb/s.This che il modulo di trasmettitore doppio specificamente è progettato per la prestazione robusta in presenza dei modelli patologici di SDI per SMPTE 259M, ai tassi di serie di SMPTE 344M, di SMPTE 292M e di SMPTE 424M.
È con il connettore di perno di SFP 20 per permettere la capacità calda della spina. È con l'indipendente due 1310 del laser di nanometro 1550 e di nanometro trasmettitori. Ogni trasmettitore può trasmettere il segnale da 50 Mb/s a 2.97Gb/s con fino a 30 chilometri di fibra monomodale quando usando il GTS-B3530-10DCRR come il ricevitore. Una distanza massima di 10 chilometri è realizzabile con i segnali patologici 3Gb/s.
Caratteristiche
Applicazione
PIN Definition
