Dettagli:
|
| Nome di prodotto: | Trasmettitori doppi di 3G-SDI SFP | Larghezza di banda (GBP): | 50Mb/s-2.97Gb/s |
|---|---|---|---|
| Fattore forma: | Trasmettitore + trasmettitore | lunghezza d'onda: | 2Tx 1310nm |
| Connettore: | Recipiente doppio di LC | Trasmissione: | 10km |
| Pin Assignment: | Piedinatura di Non MSA | DDM: | Di sostegno |
il video digitale del doppio-trasmettitore di 3Gbps 1310nm/audio modulo dello sfp sostiene i video modelli patologici per la piedinatura 10km il LC DDM di SD-SDI, di HD-SDI e di 3G-SDI non MSA
Specificazione funzionale
| Nome di prodotto | Doppio-trasmettitore di 3G-SDI SFP | Larghezza di banda (GBP) | 50Mbps - 2.97Gbps |
| Tipo del modulo | Trasmettitore doppio | Pin Assignment | Piedinatura di Non MSA |
| Fattore forma | SFP | Temperatura commerciale | 0 a 70°C (32 - 158°F) |
| Lunghezza d'onda concentrare (TX) | 1310nm | Lunghezza della fibra | 10km @ G.652 |
| Interfaccia | Recipiente doppio di LC | Tipo della fibra | SMF |
| Tipo del trasmettitore | Laser di DFB | Tipo del ricevitore | N/A |
| Tensione di alimentazione elettrica | 3.3V | Rifornimento corrente | 300mA |
| Potenza di uscita medio | -5~0 dBm | Rapporto di estinzione | >5dB |
| DDM | con (difetto) | Garanzia | 3 anni |
| OEM/ODM | Di sostegno | MTBF | 1,000,000Hours |
| Protocolli | Interfacce Elettrico--ottiche compatibili di SMPTE 297-2006 | ||
| Interfacce di servizio di HDTV/SDTV | |||
Distanza di collegamento
| Numero del pezzo | SDI | Tasso di dati | Max Link Distance |
| GTS-L3330-10DCTT | 3G-SDI | 2.97Gbps | 10km |
| HD-SDI | 1.485Gbps | 21km | |
| SD-SDI | 270Mbps | 30km |
Descrizione

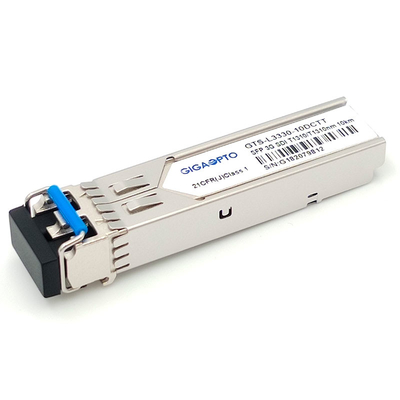

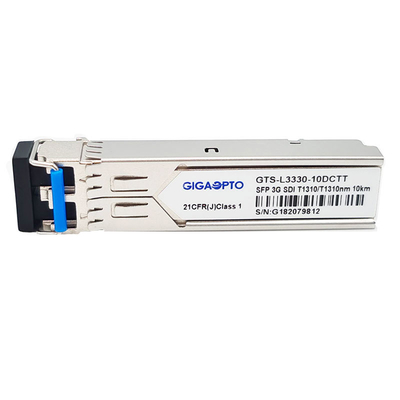

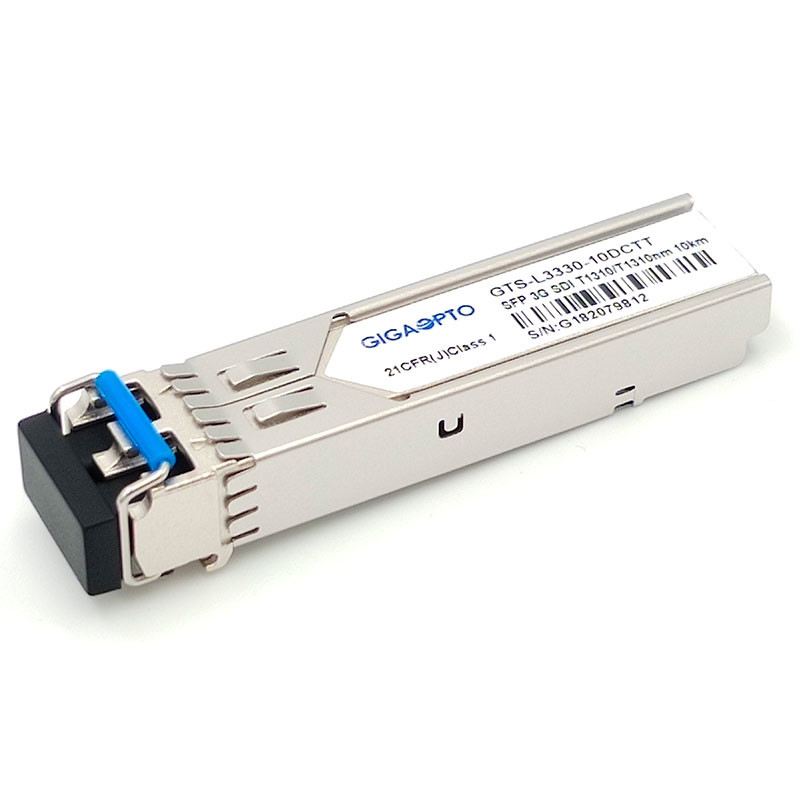

Il GTS-L3330-10DCTT è un trasmettitore ottico a doppio canale del singolo modo per le applicazioni della trasmissione video più della trasmissione di 10km su SMF via la lunghezza d'onda 1310nm con un connettore duplex di LC. Sostiene i tassi di dati da 50Mb/s a 2.97Gb/s. Questo modulo di trasmettitore doppio specificamente è progettato per la prestazione robusta in presenza dei modelli patologici di SDI per i tassi di serie di SMPTE 259M, di SMPTE 344M, di SMPTE 292M e di SMPTE 424M.
È un modulo di trasmettitore ottico a doppio canale. Ogni canale consiste di due sezioni: un trasmettitore del laser di DFB ed unità di controllo di MCU. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser.
Il doppio modulo di trasmettitore è compatibile con accordo di Multi-fonte di SFP (MSA) e SFF-8472.
Caratteristiche
Applicazione
PIN Definition
