Dettagli:
|
| Nome di prodotto: | trasmettitore di 3G DVI CWDM SFP | Velocità di trasmissione (GBP): | 50Mb/s - 3Gb/s |
|---|---|---|---|
| Modulo tipo: | Singolo TX | Lunghezza d'onda/Manica: | 1270~1610nm CWDM TX SENZA RX |
| Tipo del connettore: | Recipiente di LC | Portata: | 20km |
| Pin Assignment: | Non MSA | DDMI: | Di sostegno |
| Evidenziare: | video SFP ricetrasmettitore di 20km,video SFP ricetrasmettitore di 1270nm,video SFP ricetrasmettitore di 1610nm |
||
Non modulo di trasmettitore dei modelli patologici del video di MSA 3G-SDI/HD-SDI/SD-SDI CWDM 1270nm-1610nm SFP singolo 20km SMF LC DDM
Specificazione funzionale
| Nome di prodotto | Trasmettitore di 3G-SDI CWDM | P/N (numero del pezzo) | GTS-Cxx30-20DCTN |
| Larghezza di banda (Gb/s) | 0.05Gbps- 2.97Gbps | Piedinatura di MSA/Non-MSA | Non MSA |
| Tipo del modulo | Singolo trasmettitore | Temperatura | 0 a 70°C (32 - 158°F) |
| Lunghezza d'onda concentrare (TX) | Manica C27-C61 | Portata | 20km |
| Connettore | Simplex di LC | Tipo della fibra | SMF |
| Tipo del trasmettitore | DFB CWDM | Componente del ricevitore | Senza |
| Potere medio di TX | -8 ~ -3dBm | Rapporto di estinzione | >5dB |
| Modelli patologici | Supporto come difetto | DDMI | Di sostegno |
| OEM/ODM | Di sostegno | MTBF | 1,000,000Hours |
| Applicazioni | Interfacce Elettrico--ottiche compatibili di SMPTE 297-2006 | ||
| Interfacce di servizio di HDTV/SDTV | |||
Descrizione

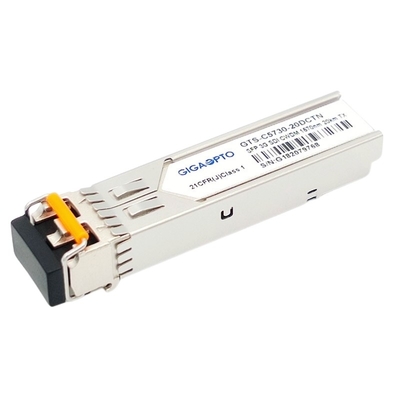

Di Gigaopto il video SFP modulo unico-TX del GTS-Cxx30-20DCTN 3G è progettato per le applicazioni ad un solo canale della trasmissione video più di 20km sopra uno SMF tramite canale dal 1270 nanometro di lunghezza d'onda di CWDM a 1610nm (20nm ogni punto) con un connettore semplice di LC. Sostiene i tassi di dati da 50Mb/s a 2.97Gb/s. Questo trasmettitore specificamente è progettato per la prestazione robusta in presenza dei modelli patologici di SDI per i tassi di serie di SMPTE 259M, di SMPTE 344M, di SMPTE 292M e di SMPTE 424M.
Questo trasmettitore consiste di due sezioni: un trasmettitore del laser di DFB ed unità di controllo di MCU. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser.
Informazioni di ordinazione

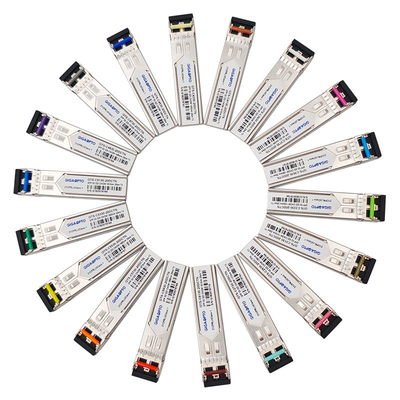

| Numero del pezzo | Descrizione 3G DVI CWDM singolo TX | Manica di CWDM | Portata | PIN-assegnazione | Colore del fermo |
| GTS-C2730-20DCTN | singolo trasmettitore di 3G CWDM SFP | 1270nm/- C27 | 20km | Non MSA | Rosso-chiaro |
| GTS-C2930-20DCTN | singolo trasmettitore di 3G CWDM SFP | 1290nm/- C29 | 20km | Non MSA | Azzurri |
| GTS-C3130-20DCTN | singolo trasmettitore di 3G CWDM SFP | 1310nm/- C31 | 20km | Non MSA | Verde giallo |
| GTS-C3330-20DCTN | singolo trasmettitore di 3G CWDM SFP | 1330nm/- C33 | 20km | Non MSA | Ocraceo giallo |
| GTS-C3530-20DCTN | singolo trasmettitore di 3G CWDM SFP | 1350nm/- C35 | 20km | Non MSA | Rosa |
| GTS-C3730-20DCTN | singolo trasmettitore di 3G CWDM SFP | 1370nm/- C37 | 20km | Non MSA | Beige |
| GTS-C3930-20DCTN | singolo trasmettitore di 3G CWDM SFP | 1390nm/- C39 | 20km | Non MSA | Bianco |
| GTS-C4130-20DCTN | singolo trasmettitore di 3G CWDM SFP | 1410nm/- C41 | 20km | Non MSA | Argento |
| GTS-C4330-20DCTN | singolo trasmettitore di 3G CWDM SFP | 1430nm/- C43 | 20km | Non MSA | Nero |
| GTS-C4530-20DCTN | singolo trasmettitore di 3G CWDM SFP | 1450nm/- C45 | 20km | Non MSA | Giallo arancione |
| GTS-C4730-20DCTN | singolo trasmettitore di 3G CWDM SFP | 1470nm/- C47 | 20km | Non MSA | Grigio |
| GTS-C4930-20DCTN | singolo trasmettitore di 3G CWDM SFP | 1490nm/- C49 | 20km | Non MSA | Vlolet |
| GTS-C5130-20DCTN | singolo trasmettitore di 3G CWDM SFP | 1510nm/- C51 | 20km | Non MSA | Blu |
| GTS-C5330-20DCTN | singolo trasmettitore di 3G CWDM SFP | 1530nm/- C53 | 20km | Non MSA | Verde |
| GTS-C5530-20DCTN | singolo trasmettitore di 3G CWDM SFP | 1550nm/- C55 | 20km | Non MSA | Giallo |

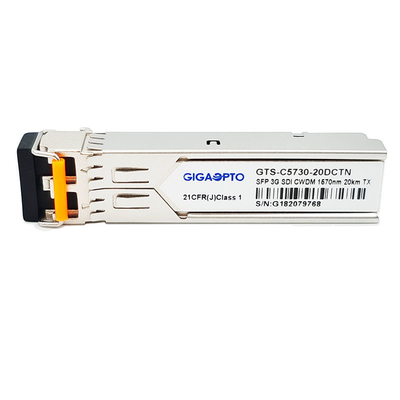

| GTS-C5730-20DCTN | singolo trasmettitore di 3G CWDM SFP | 1570nm/- C57 | 20km | Non MSA | Arancia |
| GTS-C5930-20DCTN | singolo trasmettitore di 3G CWDM SFP | 1590nm/- C59 | 20km | Non MSA | Rosso |
| GTS-C6130-20DCTN | singolo trasmettitore di 3G CWDM SFP | 1610nm/- C61 | 20km | Non MSA | Brown |
Caratteristiche
Gamma di temperature di funzionamento commerciale di caso: 0℃ a 70℃
Applicazione
PIN Definition
