video SFP singolo trasmettitore MSA 1270nm-1610nm 20km SMF LC DDM del ricetrasmettitore CWDM di 3Gbps DVI

Modulo di trasmettitore dei modelli patologici del video di MSA 3G-SDI/HD-SDI/SD-SDI CWDM 1270nm-1610nm SFP singolo 20km SMF LC DDM

Specificazione funzionale

Descrizione

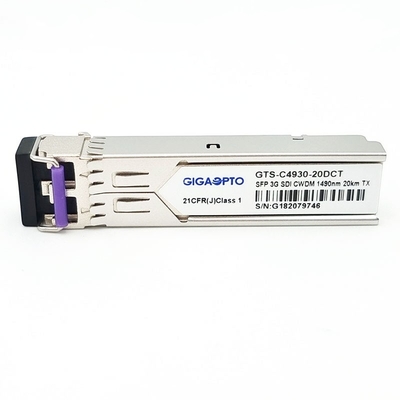

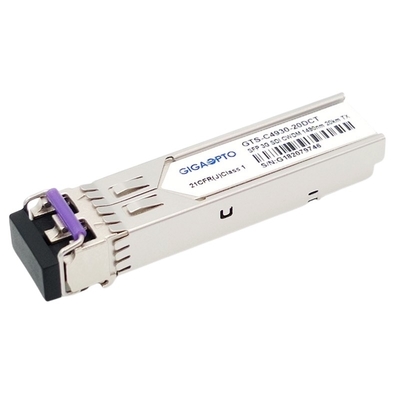

Di Gigaopto il video SFP modulo unico-TX del GTS-Cxx30-20DCT 3G è progettato per le applicazioni ad un solo canale della trasmissione video più di 20KM sopra uno SMF tramite canale dal 1270 nanometro di lunghezza d'onda di CWDM a 1610nm (20nm ogni punto) con un connettore semplice di LC. Sostiene i tassi di dati da 50Mb/s a 2.97Gb/s. Questo trasmettitore specificamente è progettato per la prestazione robusta in presenza dei modelli patologici di SDI per i tassi di serie di SMPTE 259M, di SMPTE 344M, di SMPTE 292M e di SMPTE 424M.

Questo trasmettitore consiste di due sezioni: un trasmettitore del laser di DFB ed unità di controllo di MCU. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser.

Informazioni di ordinazione

Caratteristiche

• Video modelli patologici di sostegni per SD-SDI, HD-SDI e 3G-SDI
• SMPTE 297-2006 compatibile
• Trasmissione senza errori robusta dei segnali da 50Mb/s a 3Gb/s & a fino a 20km SMF

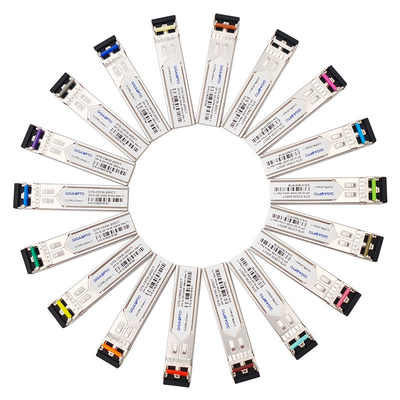

• Laser di 18CH CWDM DFB
• Recinzione del metallo per EMI più bassa
• Monitoraggio diagnostico di Digital
• Compatibile con RoHS
• singola alimentazione elettrica di +3.3V
• Temperatura di caso di funzionamento: Norma: 0 a +70°C

Applicazione

• Convertitore Elettrico-ottico 3G-SDI/HD-SDI/SD-SDI
• Convertitore Ottico-elettrico 3G-SDI/HD-SDI/SD-SDI
• Sistemi di sorveglianza a distanza di sicurezza o del visualizzatore digitale
• Video radiodiffusione professionale
• Sistema del cinema di Digital

PIN Definition

Nota: La società degli ingegneri della televisione e cinematografici brevi per SMPTE ha norme per il trattamento dei segnali video alti della definizione con il modello patologico. Le norme di SMPTE attualmente richiedono 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) e 424M (3G-SDI).

SMPTE 297-2006: Questa norma definisce l'interfaccia a fibra ottica per la trasmissione e la ricezione dei segnali di SDI ai vari tassi di dati: 3G ~ 12G

SMPTE 259M: da 143 a 360 Mb/s

SMPTE 344M: 540 Mb/s

SMPTE 292: 1,485 e 1.485/1.001 Gb/s

SMPTE 424M: 2,97 e 2.97/1.001 Gb/s

Queste velocità di trasmissione sono sufficienti per il video 1080p a 50 o 60 fotogrammi al secondo.
