Dettagli:
|
| Nome di prodotto: | 3G SMPTE SFP singolo TX | Velocità di trasmissione (Gb/s): | 50M - 2.97G |
|---|---|---|---|
| Lunghezza d'onda concentrare: | TX1550nm senza ricevitore | Pin Assignment: | NON Pin-fuori di MSA |
| Componente ottica: | Laser di DFB | Trasmissione: | 40km su SMF |
| Video supporto patologico dei modelli: | SÌ | Parole chiavi: | video trasmettitore 3G |
| Evidenziare: | Non video SFP ricetrasmettitore di MSA,ricetrasmettitore di 1550nmVideo SFP,SFP TX |
||

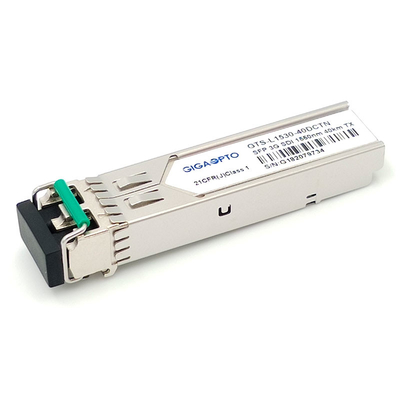

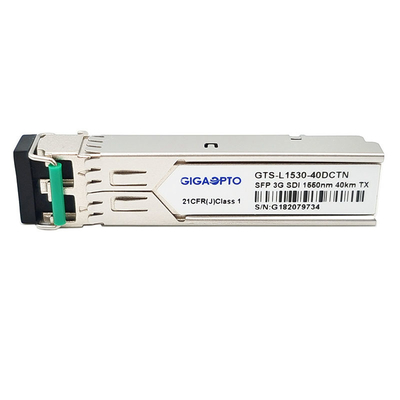

Il singolo trasmettitore 1550nm DFB 40km di SMPTE 3Gb/s SFP sostiene i video modelli patologici per SD-SDI, HD-SDI e 3G-SDI non MSA
Specificazione funzionale
| Nome di prodotto | 3G SMPTE SFP singolo TX | Numero del pezzo. | GTS-L1530-40DCTN |
| Ha morso Rata (Gb/s) | 50M - 2.97G | Pin Assignment | Non Pin-fuori di MSA |
| Tipo del modulo | Trasmettitore soltanto | Funzionamento temporaneo. | 0° a 70° |
| Lunghezza d'onda (TX) | 1550nm | Transmissione a fibra ottica | 40km |
| Tipo del connettore | LC | Tipo della fibra | SMF |
| Trasmettitore | Laser di DFB | Ricevitore | N/A |
| Tensione di alimentazione elettrica | 3.3V | Corrente (massimo) | 350mA |
| Potere lanciato | -2~+3dBm | ER | >5.0dB |
| Modelli patologici | Supporto come difetto | DDM | Sì |
| OEM/ODM | Supporto | Protocolli | SFP MSA |
| Applicazioni | SD/HD/3G SDI | ||
Descrizione
Di Gigaopto il singolo TX modulo di trasmettitore del GTS-L1530-40DCTN 3G SMPTE SFP è progettato per le applicazioni di 1 trasmissione video del canale più della trasmissione di 40km su fibra monomodale via la lunghezza d'onda 1550nm con un connettore semplice di LC. Sostiene i tassi di dati da 50Mb/s a 2.97Gb/s. Questo trasmettitore specificamente è progettato per la prestazione robusta in presenza dei modelli patologici di SDI per i tassi di serie di SMPTE 259M, di SMPTE 344M, di SMPTE 292M e di SMPTE 424M.
Questo trasmettitore consiste di due sezioni: un trasmettitore del laser di DFB ed unità di controllo di MCU. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser.
Caratteristiche
Applicazione
PIN Definition
Nota: La società degli ingegneri della televisione e cinematografici brevi per SMPTE ha norme per il trattamento dei segnali video alti della definizione con il modello patologico. Le norme di SMPTE attualmente richiedono 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) e 424M (3G-SDI).
SMPTE 297-2006: Questa norma definisce l'interfaccia a fibra ottica per la trasmissione e la ricezione dei segnali di SDI ai vari tassi di dati: 3G ~ 12G
SMPTE 259M: da 143 a 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1,485 e 1.485/1.001 Gb/s
SMPTE 424M: 2,97 e 2.97/1.001 Gb/s
Queste velocità di trasmissione sono sufficienti per il video 1080p a 50 o 60 fotogrammi al secondo.
