Dettagli:
|
| Nome di prodotto: | video modulo del Unico trasmettitore 3Gbps | Larghezza di banda: | 50Mbps - 2.97Gbps |
|---|---|---|---|
| lunghezza d'onda: | TX-1310nm senza RX | Pin Assignment: | Non piedinatura di MSA |
| Interfaccia: | Simplex di LC | Portata del cavo: | 40km |
| Temperatura: | Annuncio pubblicitario | DDMI: | Di sostegno |
| Parole chiavi: | video SFP trasmettitore ottico di 3Gbps | ||
| Evidenziare: | Ricetrasmettitore semplice di LC video SFP,video SFP ricetrasmettitore di 1310nm,trasmettitore di 40km SFP |
||

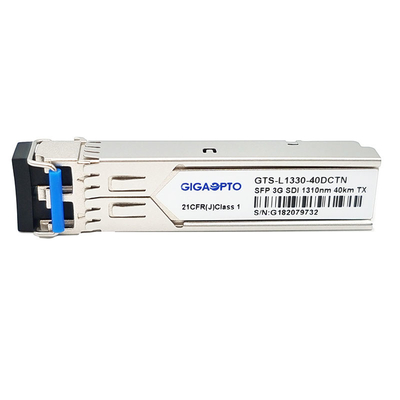

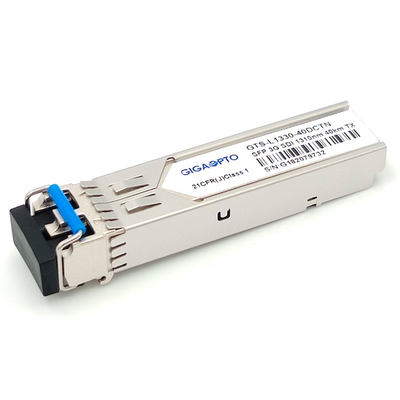

Non modulo di trasmettitore dei video modelli patologici di MSA 3G-SDI SFP Tx soltanto 1310nm 40km singolo DDM per SD/HD/3G SDI
Specificazione funzionale
| Nome di prodotto | video SFP Unico trasmettitore di 3Gbps | P/N | GTS-L1330-40DCTN |
| Ha morso Rata | Fino a 2.97Gb/s | Pin Assignment | Non piedinatura di MSA |
| Tipo del modulo | Singolo TX | C-impiegati. | 0 a 70°C |
| Lunghezza d'onda (TX) | 1310nm | Portata del cavo | 10km |
| Connettore ottico | Simplex di LC | Media | Fibra monomodale |
| Trasmettitore | Laser di DFB | Componente del ricevitore | N/A |
| Tensione di alimentazione elettrica | 3.3V | Corrente (massimo) | 350mA |
| Potere lanciato | -2~+3dBm | ER | >5.0dB |
| Modelli patologici | Supporto come difetto | DDM | Con |
| OEM/ODM | Sì | MTBF | 1,000,000Hours |
| Applicazioni | SD/HD/3G SDI | ||
Descrizione
Il GTS-L1330-40DCTN 3G lo SDI video SFP che di Gigaopto il singolo trasmettitore è progettato per le applicazioni ad un solo canale della trasmissione video più della distanza di 40km su SMF via la lunghezza d'onda 1310nm con il connettore semplice di LC, sostiene i tassi di dati da 50Mb/s a 2.97Gb/s.
Questo trasmettitore specificamente è progettato per la prestazione robusta in presenza dei modelli patologici di SDI per i tassi di serie di SMPTE 259M, di SMPTE 344M, di SMPTE 292M e di SMPTE 424M.
Questo trasmettitore consiste di due sezioni: un trasmettitore del laser di DFB ed unità di controllo di MCU. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser.
È disponibile con il connettore di perno di SFP 20 per permettere la capacità calda della spina, in pieno soddisfacente rispetto a SFP MSA, funzioni di controllo diagnostiche digitali in tempo reale è per quanto stabilizzato da SFF-8472.
Caratteristiche
Applicazione
PIN Definition
Nota: La società degli ingegneri della televisione e cinematografici brevi per SMPTE ha norme per il trattamento dei segnali video alti della definizione con il modello patologico. Le norme di SMPTE attualmente richiedono 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) e 424M (3G-SDI).
SMPTE 297-2006: Questa norma definisce l'interfaccia a fibra ottica per la trasmissione e la ricezione dei segnali di SDI ai vari tassi di dati: 3G ~ 12G
SMPTE 259M: da 143 a 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1,485 e 1.485/1.001 Gb/s
SMPTE 424M: 2,97 e 2.97/1.001 Gb/s
Queste velocità di trasmissione sono sufficienti per il video 1080p a 50 o 60 fotogrammi al secondo.
