Dettagli:
|
| Nome di prodotto: | trasmettitore di 3G SDI | Velocità di trasmissione: | 3Gb/s |
|---|---|---|---|
| Lunghezza d'onda (TX): | 1310nm | Pin Assignment: | MSA |
| Connettore ottico: | LC | Distanza: | 10km |
| DDM: | SÌ | Garanzia: | di tre anni |
| Parole chiavi: | Singolo trasmettitore di SDI | ||
| Evidenziare: | video SFP ricetrasmettitore di 3G,Video SFP ricetrasmettitore di TX1310nm,HD SDI SFP |
||
piedinatura patologica di MSA del modulo del ricetrasmettitore dei modelli del singolo trasmettitore dei DOM LC SMF di 3Gb/s 1310nm 10km video
Specificazione funzionale
| Nome di prodotto | trasmettitore di 3G HD/SDI SFP | Numero del pezzo | GTS-L1330-40DCT |
| Larghezza di banda | 50Mbps - 2.97Gbps | Pin Assignment | MSA |
| Modulo tipo | Singolo TX | Gamma di temperature | Annuncio pubblicitario |
| Lunghezza d'onda concentrare (TX) | 1310nm | Cavo | 10-kilometer |
| Connettore | Simplex di LC | Fibra tipo | SMF |
| Tipo di LD | Laser di DFB | Tipo del palladio | N/A |
| Tensione di alimentazione elettrica | +3.3V | Correnti totali (massimo) | 400mA |
| TX potenza di uscita | -5~0dBm | ER. | >5.0dB |
| Modelli patologici | Con | DDMI | Di sostegno come difetto |
| OEM/ODM | Di sostegno | Protocolli | SFP MSA |
| Applicazioni | SMPTE 259M, SMPTE 344M, SMPTE 292M e SMPTE 424M | ||
Descrizione

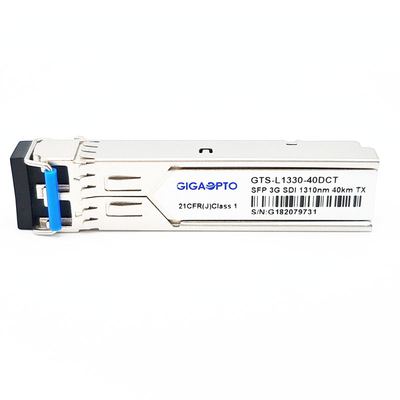

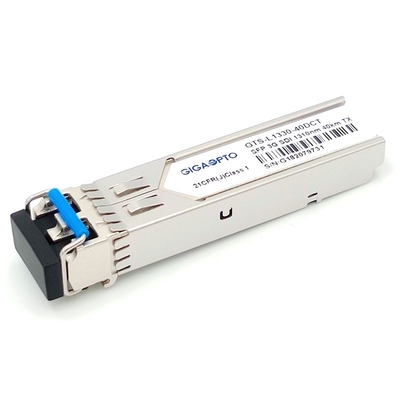

Modulo di trasmettitore del GTS-L1330-40DCT 3G SDI di Gigaopto il singolo è un modulo di trasmettitore ottico a doppio canale del singolo modo destinato per trasmettere i segnali numerici di serie ottici come definito in SMPTE 297-2006.
Sostiene da 50Mbps a 3Gbps e specificamente è progettato per trasmesso i modelli patologici di SMPTE 259M, di SMPTE 344M, di SMPTE 292M e di SMPTE 424M SDI.
Questo trasmettitore consiste di due sezioni: un trasmettitore del laser di DFB ed unità di controllo di MCU. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser, possono trasmettere il segnale da 50Mbps alla portata fino a 40km della trasmissione 3Gbps con i segnali patologici 3Gbps.
È con il connettore di perno di SFP 20 per permettere la capacità calda della spina, in pieno soddisfacente rispetto a SFP MSA, norme SFF-8472. Il monitoraggio di sistemi diagnostici digitale incorporato (DDM) permette l'accesso ai parametri di esercizio in tempo reale.
È adatto ad applicazioni di radiodiffusione digitali ad alta definizione.
Caratteristiche
Applicazione
PIN Definition
Video TX1310nm 40KM trasmettitore di HD-SDI SD-SDI 3G-SDI SFP soltanto
Nota: La società degli ingegneri della televisione e cinematografici brevi per SMPTE ha norme per il trattamento dei segnali video alti della definizione con il modello patologico. Le norme di SMPTE attualmente richiedono 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) e 424M (3G-SDI).
SMPTE 297-2006: Questa norma definisce l'interfaccia a fibra ottica per la trasmissione e la ricezione dei segnali di SDI ai vari tassi di dati: 3G ~ 12G
SMPTE 259M: da 143 a 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1,485 e 1.485/1.001 Gb/s
SMPTE 424M: 2,97 e 2.97/1.001 Gb/s
Queste velocità di trasmissione sono sufficienti per il video 1080p a 50 o 60 fotogrammi al secondo.
