Dettagli:
|
| Nome di prodotto: | singolo trasmettitore 3G | Larghezza di banda: | 50Mbps - 2.97Gbps |
|---|---|---|---|
| Lunghezza d'onda concentrare: | TX-1310nm | Pin Assignment: | Non MSA |
| Connettore: | LC | Portata: | 10km |
| DDM: | SÌ | Garanzia: | 36-month |
| Parole chiavi: | singolo trasmettitore di 3G SEPTE SFP | ||
| Evidenziare: | singolo modulo di trasmettitore 1310nm,singolo modulo di trasmettitore di 10km,Non MSA 3G SDI SFP |
||

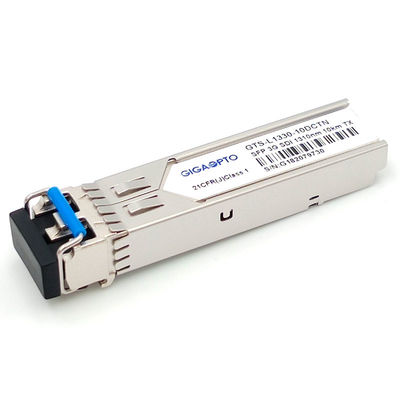

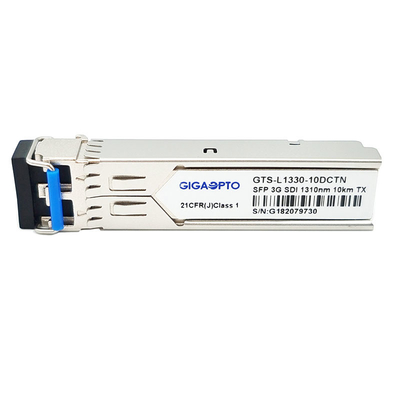

Non modulo di trasmettitore dei video modelli patologici di MSA HD-SDI SD-SDI 3G-SDI SFP Tx 1310nm 10km singolo DDM
Specificazione funzionale
| Nome di prodotto | singolo trasmettitore di 3G SDI | P/N (numero del pezzo) | GTS-L1330-10DCTN |
| Larghezza di banda | 50Mb/s - 2.97Gb/s | Pin Assignment | Non MSA |
| Tipo del modulo | Singolo TX | Gamma di temperature | 0 a 70°C (32 - 158°F) |
| Lunghezza d'onda concentrare (TX) | 1310nm | Distanza del cavo | 10km |
| Tipo del connettore | LC semplice | Tipo della fibra | Fibra monomodale |
| Tipo del trasmettitore | Laser di DFB | Tipo del ricevitore | N/A |
| Tensione di alimentazione elettrica | 3.3V | Corrente (massimo) | 350mA |
| Potenza di uscita medio | -5~0dBm | Rapporto di estinzione | >5.0dB |
| Modelli patologici | Supporto come difetto | DDM | Di sostegno |
| OEM/ODM | Di sostegno | Peso | 0.025kg |
| Applicazioni | Interfacce Elettrico--ottiche compatibili di SMPTE 297-2006 | ||
| Interfacce di servizio di HDTV/SDTV | |||
Descrizione
Il GTS-L1330-10DCTN 3G SDI che di Gigaopto il video modulo di trasmettitore di SFP TX è progettato per le applicazioni ad un solo canale della trasmissione video più della trasmissione di 10km su SMF via 1310nm la lunghezza d'onda con un connettore semplice di LC, sostiene i tassi di dati da 50Mb/s a 2.97Gb/s, questo trasmettitore specificamente è progettato per la prestazione robusta in presenza dei modelli patologici di SDI per i tassi di serie di SMPTE 259M, di SMPTE 344M, di SMPTE 292M e di SMPTE 424M.
Questo trasmettitore consiste di due sezioni: un trasmettitore del laser di DFB ed unità di controllo di MCU. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser.
Caratteristiche
Applicazione
PIN Definition
Nota: La società degli ingegneri della televisione e cinematografici brevi per SMPTE ha norme per il trattamento dei segnali video alti della definizione con il modello patologico. Le norme di SMPTE attualmente richiedono 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) e 424M (3G-SDI). «SMPTE 424M» è una norma che si espande sopra SMPTE 259M, SMPTE 344M e SMPTE 292M tenendo conto le velocità di trasmissione di 2,970 Gbit/s e di 2.970/1.001 Gbit/s sopra un cavo della unico fibra. Queste velocità di trasmissione sono sufficienti per il video 1080p a 50 o 60 fotogrammi al secondo.
