Dettagli:
|
| Nome di prodotto: | 3G SDI video SFP TX | Velocità di trasmissione: | 3Gb/s |
|---|---|---|---|
| Lunghezza d'onda (TX): | 1310nm | Pin Assignment: | MSA |
| Connettore ottico: | LC | Distanza: | 10km |
| DDM: | SÌ | Garanzia: | di tre anni |
| Parole chiavi: | video singolo trasmettitore di 3G Digital | ||
| Evidenziare: | 10km SDI SFP,TX1310nm SDI SFP,Trasmettitore di deviazione standard SDI |
||
piedinatura patologica di MSA del modulo del ricetrasmettitore dei modelli del singolo trasmettitore dei DOM LC SMF di 3Gb/s 1310nm 10km video
Specificazione funzionale

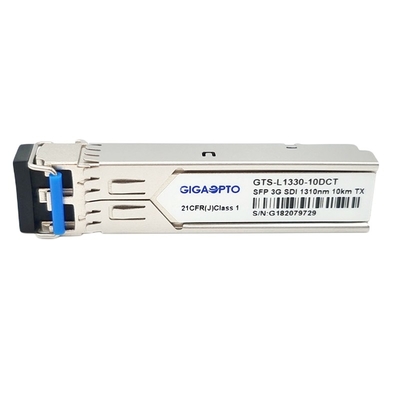

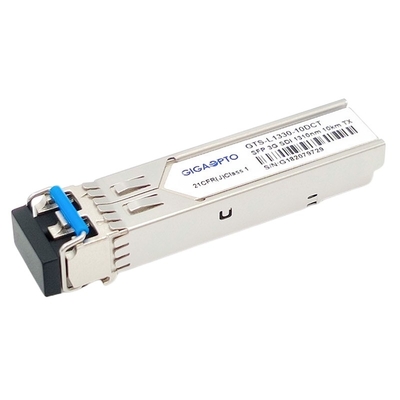

| Nome di prodotto | 3G SDI video SFP TX | Numero del pezzo | GTS-L1330-10DCT |
| Larghezza di banda | 50 Mb/s - 2,97 Gb/s | MSA/Non-MSA | MSA |
| Modulo tipo | Singolo trasmettitore | Gamma di temperature | 0 a 70°C/-20 a 85°C |
| Lunghezza d'onda (TX) | 1310nm | Distanza della fibra | 10km |
| Tipo del connettore | LC | Tipo di cavo | SMF G.652 |
| Tipo del trasmettitore | DFB | Parte del ricevitore | N/A |
| Tensione di alimentazione elettrica | 3.3V | Correnti totali (massimo) | 400mA |
| Potere ottico di TX | -7~0dBm | Rapporto di estinzione | >5.0dB |
| Modelli patologici | Supporto come difetto | Sistema diagnostico di Digital | Supporto come difetto |
| OEM/ODM | Sì | Protocolli | SFP MSA |
| Applicazioni | HD-SDI /SD-SDI /3G-SDI | ||
Descrizione
Il GTS-L1330-10DCT 3G SDI che di Gigaopto il video modulo di trasmettitore di SFP TX è progettato per le applicazioni ad un solo canale della trasmissione video più della trasmissione di 10km su SMF via 1310nm la lunghezza d'onda con un connettore semplice di LC, sostiene i tassi di dati da 50Mb/s a 2.97Gb/s, essi specificamente è progettato per la prestazione robusta in presenza dei modelli patologici di SDI per i tassi di serie di SMPTE 259M, di SMPTE 344M, di SMPTE 292M e di SMPTE 424M.
Questo trasmettitore consiste di due sezioni: un trasmettitore del laser di DFB ed unità di controllo di MCU. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser.
Caratteristiche
Applicazione
PIN Definition
Nota: La società degli ingegneri della televisione e cinematografici brevi per SMPTE ha norme per il trattamento dei segnali video alti della definizione con il modello patologico. Le norme di SMPTE attualmente richiedono 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) e 424M (3G-SDI). «SMPTE 424M» è una norma che si espande sopra SMPTE 259M, SMPTE 344M e SMPTE 292M tenendo conto le velocità di trasmissione di 2,970 Gbit/s e di 2.970/1.001 Gbit/s sopra un cavo della unico fibra. Queste velocità di trasmissione sono sufficienti per il video 1080p a 50 o 60 fotogrammi al secondo.
