Dettagli:
|
| Nome di prodotto: | ricetrasmettitore di 3G SDI BiDi SFP | Di velocità di trasferimento di bit: | 50 Mb/s - 2,97 Gb/s |
|---|---|---|---|
| lunghezza d'onda: | TX1550nm/RX1310nm | Componenti: | DFB Lase, PIN |
| Connettore: | LC semplice | Distanza: | 40km per 3G-SDI |
| Garanzia: | 3 anni | OEM/ODM: | Di sostegno |
| Parole chiavi: | 3G Digital video SFP | ||
| Evidenziare: | Modulo di ricevitore del trasmettitore di RX1310nm,Modulo di ricevitore del trasmettitore di TX1550nm,SMPTE SFP |
||

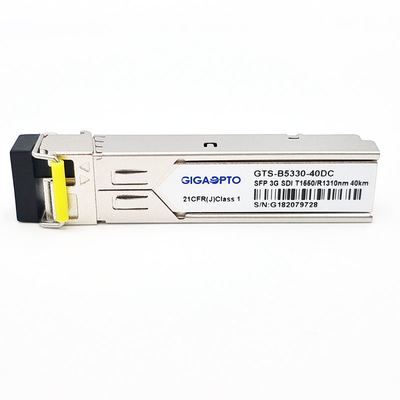

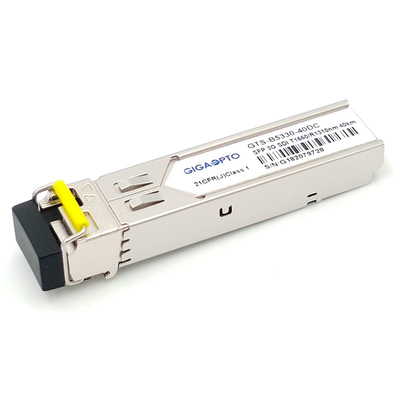

video modulo patologico del ricetrasmettitore dei modelli di 3Gb/s BiDi SFP TX1550nm/RX1310nm 40km per la piedinatura di SD/HD/3G-SDI LC SMF DDM MSA
Specificazione funzionale
| Nome di prodotto | 3G SDI BiDi SFP | Parte/numero | GTS-B5330-40DC |
| Velocità di trasmissione | 50Mb/s - 2.97Gb/s | Assegnazione di PIN | MSA |
| Tipo del modulo | Trasmettitore + ricevitore | Temperatura | COM. |
| Lunghezza d'onda | TX1550nm/RX1310nm | Distanza della fibra | 40km @ G.652 |
| Interfaccia | LC semplice | Tipo della fibra | Fibra monomodale |
| Tipo del trasmettitore | DFB BiDi | Tipo del ricevitore | PIN |
| Tensione di rifornimento | 3.3V | Corrente (massimo) | 450mA |
| Potere ottico di TX | -2~ +3dBm | Sensibilità di Rx (3G-SDI) | < -18dB=""> |
| Sensibilità di Rx (HD-SDI) | < -21dB=""> | ||
| Sensibilità di Rx (SD-SDI) | < -22dB=""> | ||
| Rapporto di estinzione | >5.0dB | Saturazione del ricevitore | > 0dBm |
| Modelli patologici | difetto | Sistema diagnostico in tempo reale | Di sostegno |
| OEM/ODM | Di sostegno | Protocolli | SFP MSA |
| Applicazioni | Router ad alta densità delle interfacce Elettrico--ottiche compiacenti di SMPTE 297-2006 video | ||
Descrizione
Il GTS-B5330-40DC di Gigaopto è 1 modulo ottico del ricetrasmettitore di BiDi SFP della fibra destinato per trasmettere e ricevere i segnali numerici di serie ottici come definito in SMPTE 297-2006.
Il ricetrasmettitore è progettato ai tassi di dati di trasmissione/ricevimento da 50Mbps a 2.97Gbps e sostiene i modelli patologici di SDI per SMPTE 259M, SMPTE 344M, SMPTE 292M ed il tasso di serie di SMPTE 424M, una distanza massima di 40 chilometri è realizzabile con i segnali patologici 3Gbps sopra una fibra monomodale (SMF) con il connettore semplice di LC
È con un trasmettitore del laser di 1310nm DFB. Il ricevitore che la sezione utilizza un preamplificatore integrato del rivelatore 1550nm ha montato in un'intestazione ottica ed in un post-amplificatore di limitazione IC.
Il ricetrasmettitore è soddisfacente rispetto ad accordo di Multi-fonte di SFP (MSA), è con il connettore di perno di SFP+ 20 per permettere la capacità calda della spina. Le funzioni diagnostiche di Digital sono disponibili via un I2C.
Nota: Questa unità bidirezionale deve essere usata con un altro ricetrasmettitore (il nostro GTS-B3530-40DC) o l'attrezzatura di rete delle lunghezze d'onda complementari.
Caratteristiche
Applicazione
PIN Definition
