Dettagli:
|
| Nome di prodotto: | Ricetrasmettitore bidirezionale di SD/HD/3G SDI SFP | Tasso di dati: | 3Gb/s |
|---|---|---|---|
| lunghezza d'onda: | TX1310nm/RX1550nm | Componenti: | DFB + PIN |
| Interfaccia: | LC | Portata: | 40km per 3G-SDI |
| Garanzia: | di tre anni | OEM/ODM: | Di sostegno |
| Parole chiavi: | Modulo del ricetrasmettitore di SD/HD/3G SFP BiDi | ||
| Evidenziare: | Video SFP ricetrasmettitore di SDI,video SFP ricetrasmettitore di 3G,Ricetrasmettitore di SDI |
||

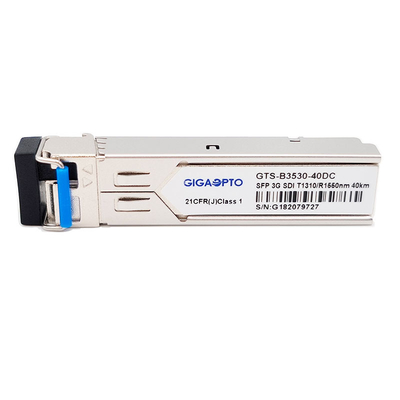

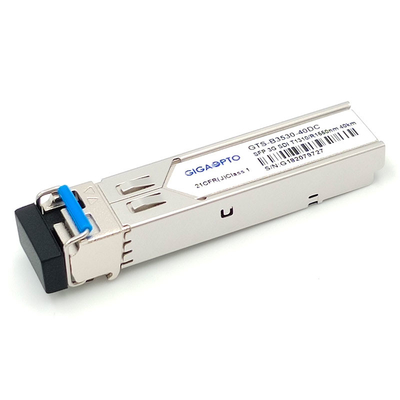

Video SFP BIDI LC TX1310nm RX1550nm 40km modulo MSA del ricetrasmettitore di SD/HD/3G SDI
Specificazione funzionale
| Nome di prodotto | 3G SDI SFP bidirezionale | Numero del pezzo | GTS-B3530-40DC |
| Tasso di dati | 2.97Gb/s | Piedinatura di MSA/Non-MSA | MSA |
| Modulo tipo | Ricetrasmettitore | Funzionamento temporaneo. | 0°C a 70°C |
| Lunghezza d'onda | TX1310nm/RX1550nm | Max Optical Distance | 40km |
| Connettore | LC UPC semplice | Tipo di cavo | SMF |
| Tipo del trasmettitore | DFB BiDi | Tipo del ricevitore | PIN |
| Tensione di alimentazione elettrica | 3.3V | Correnti totali (massimo) | 450mA |
| Potere ottico di TX | -2~ +3dBm | Sensibilità di Rx (3G-SDI) | < -18dB=""> |
| Sensibilità di Rx (HD-SDI) | < -21dB=""> | ||
| Sensibilità di Rx (SD-SDI) | < -22dB=""> | ||
| Rapporto di estinzione | >5.0dB | Sovraccarico | > 0dBm |
| Modelli patologici | Supporto | DDM | Sì |
| OEM/ODM | Di sostegno | Garanzia | di tre anni |
| Applicazione | Norma di serie dell'interfaccia di Digital (SDI) Interfaccia elettrico-ottica compatibile di SMPTE 297-2006 Sistemi di sorveglianza a distanza di sicurezza o del visualizzatore digitale Video radiodiffusione professionale Sistema del cinema di Digital |
||
Descrizione
Il GTS-B3530-40DC di Gigaopto è 1 modulo ottico del ricetrasmettitore di BiDi SFP della fibra destinato per trasmettere e ricevere i segnali numerici di serie ottici come definito in SMPTE 297-2006.
Il ricetrasmettitore è progettato ai tassi di dati di trasmissione/ricevimento da 50Mbps a 2.97Gbps e sostiene i modelli patologici di SDI per SMPTE 259M, SMPTE 344M, SMPTE 292M ed il tasso di serie di SMPTE 424M, una distanza massima di 40 chilometri è realizzabile con i segnali patologici 3Gbps sopra una fibra monomodale (SMF) con il connettore semplice di LC
È con un trasmettitore del laser di 1310nm DFB. Il ricevitore che la sezione utilizza un preamplificatore integrato del rivelatore 1550nm ha montato in un'intestazione ottica ed in un post-amplificatore di limitazione IC.
Il ricetrasmettitore è soddisfacente rispetto ad accordo di Multi-fonte di SFP (MSA), è con il connettore di perno di SFP+ 20 per permettere la capacità calda della spina. Le funzioni diagnostiche di Digital sono disponibili via un I2C.
Nota: Questa unità bidirezionale deve essere usata con un altro ricetrasmettitore (il nostro GTS-B5330-40DC) o l'attrezzatura di rete delle lunghezze d'onda complementari.
Caratteristiche
Applicazione
PIN Definition
