Dettagli:
|
| Nome di prodotto: | ricetrasmettitore ottico di 3G SMPTE BiDi | Larghezza di banda: | 50Mb/s - 2.97Gb/s |
|---|---|---|---|
| lunghezza d'onda: | TX1550nm/RX1310nm | Componenti: | DFB Laser/PIN |
| Connettore: | LC semplice | Distanza: | 10km per 3G-SDI |
| Parole chiavi 1: | Modulo di SD/HD/3G SFP BiDi | Parole chiavi 2: | Radiodiffusione SFP di SD/HD/3G |
| Evidenziare: | 3Gb/S singolo modo BiDi SFP,singolo modo BiDi SFP di 10km,Modulo di BiDi SFP |
||

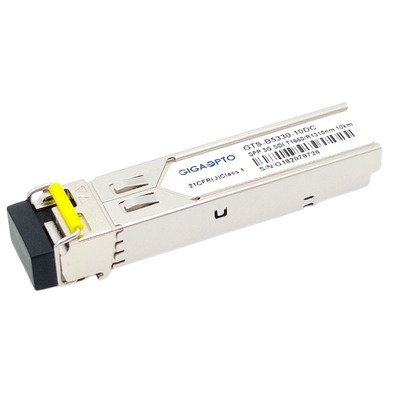

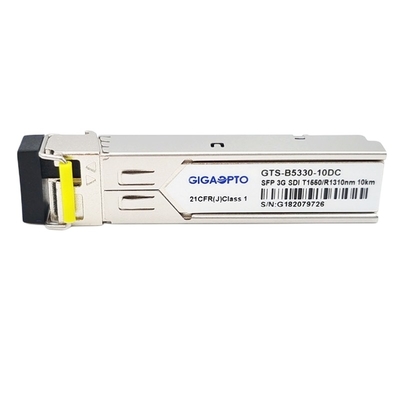

trasmettitore di 3Gbps MSA SMPTE SFP BiDi TX1550nm/RX1310nm 10km e modulo di ricevitore per SD/HD/3G-SDI LC SMF DDM
Specificazione funzionale
| Nome di prodotto | 3G SMPTE BiDi SFP | Parte/numero | GTS-B5330-10DC |
| Velocità di trasmissione | 50Mbit/s - 2.97Gbit/s | Piedinatura di MSA | Sì |
| Modulo tipo | Trasmettitore + ricevitore | Impiegati. | COM. |
| Lunghezza d'onda | TX1550nm/RX1310nm | Distanza della fibra | 10km |
| Connettore | LC semplice | Tipo della fibra | SMF |
| Tipo di LD | DFB BiDi | Tipo del palladio | PIN |
| Tensione di alimentazione elettrica | 3.3V | Correnti totali (tipico) | 200mA |
| Potere di TX (dBm) | -5~0dBm | Sensibilità per SMPTE 424M 2,97 Gb/s | < -18dBm=""> |
| Sensibilità per SMPTE 292M 1,485 Gb/s | < -20dBm=""> | ||
| Rapporto di estinzione | >5.0dB | Elettrico bilancio | 12dB |
| Modelli patologici | Supporto | DDM | Sì |
| Sicurezza dei laser | Classe 1 | OEM/ODM | Di sostegno |
| Protocolli | SFP MSA | ||
| Applicazione | SD/HD/3G SDI | ||
Descrizione
Il GTS-B5330-10DC di Gigaopto è 1 modulo ottico bidirezionale del ricetrasmettitore di SFP della fibra destinato per trasmettere e ricevere i segnali numerici di serie ottici come definito in SMPTE 297-2006.
Il ricetrasmettitore è progettato ai tassi di dati di trasmissione/ricevimento da 50Mbps a 2.97Gbps e sostiene i modelli patologici di SDI per SMPTE 259M, SMPTE 344M, SMPTE 292M ed il tasso di serie di SMPTE 424M, una distanza massima di 10 chilometri è realizzabile con i segnali patologici 3Gbps sopra una fibra monomodale (SMF) con il connettore semplice di LC
È con un trasmettitore del laser di 1550nm DFB. Il ricevitore che la sezione utilizza un preamplificatore integrato del rivelatore 1310nm ha montato in un'intestazione ottica ed in un post-amplificatore di limitazione IC.
Il ricetrasmettitore è soddisfacente rispetto ad accordo di Multi-fonte di SFP (MSA), è con il connettore di perno di SFP+ 20 per permettere la capacità calda della spina. Le funzioni diagnostiche di Digital sono disponibili via un I2C.
Nota: Questa unità bidirezionale deve essere usata con un'altra attrezzatura di rete o del ricetrasmettitore delle lunghezze d'onda complementari.
Caratteristiche
Applicazione
PIN Definition
