Dettagli:
|
| Nome di prodotto: | 3G Digital video BiDi SFP | Larghezza di banda: | 50 Mbps - 2,97 GBP |
|---|---|---|---|
| lunghezza d'onda: | 1310nm-TX/1550nm-RX | Componenti ottiche: | DFB+PIN |
| Connettore: | LC semplice | Trasmissione: | 10km per 3G-SDI |
| Garanzia: | 3 anni | Parole chiavi 1: | Modulo del ricetrasmettitore di SD/HD/3G SFP BiDi |
| Parole chiavi 2: | 3G SDI BiDi 1310nm/1550nm 10km | ||
| Evidenziare: | MSA SFP BiDi,Video SFP BiDi,modulo del ricetrasmettitore di 10km |
||

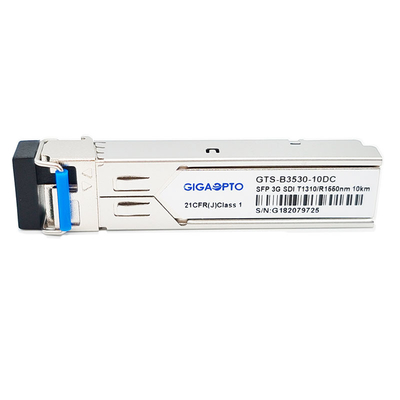

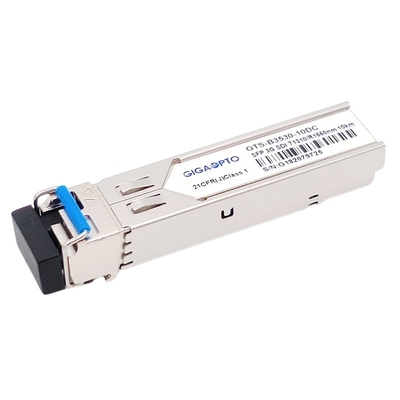

video modulo patologico del ricetrasmettitore dei modelli di 3G BiDi SFP 1310nm-TX/1550nm-RX 10km per la piedinatura di MSA di DMI di SD/HD/3G-SDI LC SMF
Specificazione funzionale
| Nome di prodotto | 3G Digital video BiDi SFP | Parte/numero | GTS-B3530-10DC |
| Tasso di dati | 2.97Gb/s | Piedinatura di MSA | Sì |
| Modulo tipo | Ricetrasmettitore | Funzionamento temporaneo. | 0°C a 70°C |
| Lunghezza d'onda | 1310nm-TX/1550nm-RX | Distanza | 10km |
| Connettore | LC | Media | SMF |
| Tipo del trasmettitore | DFB BiDi | Tipo del ricevitore | PIN |
| Tensione di alimentazione elettrica | 3.3V | Correnti totali (tipico) | 200mA |
| Potere ottico di TX | -5~0dBm | Ricevi la sensibilità | < -18dB=""> |
| Rapporto di estinzione | >5.0dB | Powerbudget | 13dB |
| Modelli patologici | difetto | Sistemi diagnostici | Sì |
| OEM/ODM | Di sostegno | Warrnty | 3 anni |
| Applicazione | SD/HD/3G SDI | ||
Descrizione
Il GTS-B3530-10DC di Gigaopto è 1 modulo ottico bidirezionale del ricetrasmettitore di SFP della fibra destinato per trasmettere e ricevere i segnali numerici di serie ottici come definito in SMPTE 297-2006.
Il ricetrasmettitore è progettato ai tassi di dati di trasmissione/ricevimento da 50Mbps a 2.97Gbps e sostiene i modelli patologici di SDI per SMPTE 259M, SMPTE 344M, SMPTE 292M ed il tasso di serie di SMPTE 424M, una distanza massima di 10 chilometri è realizzabile con i segnali patologici 3Gbps sopra una fibra monomodale (SMF) con un connettore semplice di LC
Il ricetrasmettitore consiste di tre sezioni: un trasmettitore del laser di 1310nm DFB, un fotodiodo di PIN 1550nm integrati con un preamplificatore di trans-impedenza (TIA), Reclocker e un regolatore di MCU. Il ricetrasmettitore è soddisfacente rispetto ad accordo di Multi-fonte di SFP (MSA), è con il connettore di perno di SFP+ 20 per permettere la capacità calda della spina. Le funzioni diagnostiche di Digital sono disponibili via un I2C.
Caratteristiche
Applicazione
PIN Definition
