Dettagli:
|
| Oggetto: | 3G SMPTE video CWDM SFP | Larghezza di banda: | 50 Mbit/s - 2,97 Gbit/s |
|---|---|---|---|
| Lunghezza d'onda/Manica: | 1270~1610nm/C21~C61 CWDM | Componenti ottiche: | DFB/PIN |
| Interfaccia: | Duplex LC | Distanza: | 40km |
| Garanzia: | 36-month | Parole chiavi 1: | SD/HD/3G SDI CWDM SFP |
| Parole chiavi 2: | Ricetrasmettitore di ST420 3G SDI | ||
| Evidenziare: | modulo del ricetrasmettitore di 3Gb/S SFP,Video modulo del ricetrasmettitore di SFP,Ricetrasmettitore di CWDM |
||

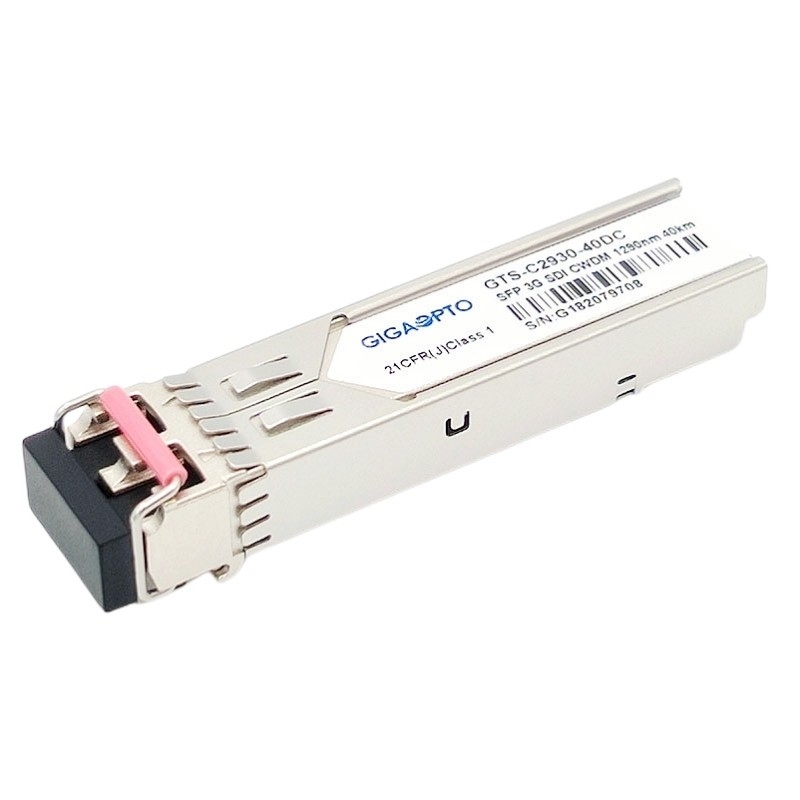

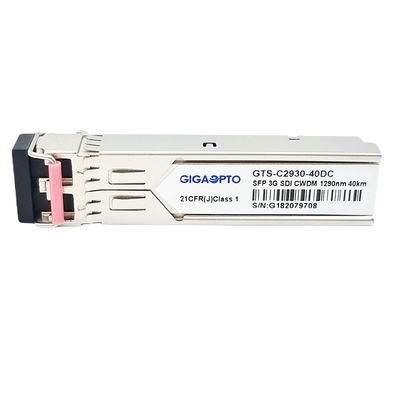

Video SFP CWDM 1271~1611nm DOM ottici del modulo 40km SMF LC del ricetrasmettitore di 3G-SDI MSA
Specificazione funzionale
| Nome di prodotto | 3G-SD/HD/3G-SDI SFP | Parte/numero | GTS-Cxx30-40DC |
| Larghezza di banda | 50 Mbps - 2,97 GBP | Piedinatura di MSA | Sì |
| Modulo tipo | Trasmettitore + ricevitore | Ambiente | Funzionamento: 0°C a 70°C |
| Manica di lunghezza d'onda | CWDM (1270~1610) nanometro | Max Reach | 40km |
| Tipo del connettore | Duplex LC | Media | SMF G.652 |
| Tipo del trasmettitore | DFB CWDM | Tipo del palladio | PIN |
| Tensione di alimentazione elettrica | 3.3V | Corrente totale | 400mA (massimo) |
| Trasmettitore potenza di uscita | -2 ~ +3dBm | Sensibilità di Rx (SD-SDI) | < -20dB=""> |
| Sensibilità di Rx (HD-SDI) | < -20dB=""> | ||
| Sensibilità di Rx (3G-SDI) | < -20dB=""> | ||
| Rapporto di estinzione | >5.0dB | Sovraccarico di RX | > 0dBm |
| Modelli patologici | difetto | DDMI | Sì |
| Tempo della garanzia | di tre anni | OEM/ODM | Di sostegno |
| Applicazione | SMPTE 424M (2.97Gb/s), SMPTE 292M (1.485Gb/s), SMPTE 259M (270/360Mb/s), video macchine fotografiche ad alta densità di radiodiffusione, del router, Gigabit Ethernet, Manica della fibra OC-48 e 2x | ||
Descrizione del video di Digital 3 seriedel ricetrasmettitorediGCWDMSFP1270nm~1610nm 40km
Questo modulo del ricetrasmettitore di 3G-SDI CWDM SFP è progettato per i tassi di dati a doppio canale di trasmissione/ricevimento da 50Mbps a 2.97Gbps e specificamente è progettato per la prestazione robusta in presenza dei modelli patologici di SDI per SMPTE259M, SMPTE 344M, SMPTE 292M ed i tassi di serie di SMPTE 424M, la distanza di trasmissione massima possono raggiungere fino a 40km sopra fibra monomodale (SMF) con il connettore duplex di LC.
Questo modulo funziona ad una lunghezza d'onda nominale della lunghezza d'onda di CWDM. Ci sono diciotto lunghezze d'onda concentrare dal 1270 nanometro disponibile a 1610nm, con ogni punto 20nm, questo aiutano il cliente ad aumentare la larghezza di banda di video infrastruttura ottica attuale senza aggiungere i nuovi fili della fibra
Il ricetrasmettitore consiste di tre sezioni: un trasmettitore del laser di DFB, un fotodiodo di PIN integrati con un'unità di controllo del preamplificatore di trans-impedenza (TIA) e di MCU. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser.
È con il connettore di perno di SFP 20 per permettere la capacità calda della spina. Le funzioni diagnostiche di Digital sono disponibili via un I2C.
Il modulo è pienamente compatibile con SMPTE 297M-2006.
Informazioni di ordinazione

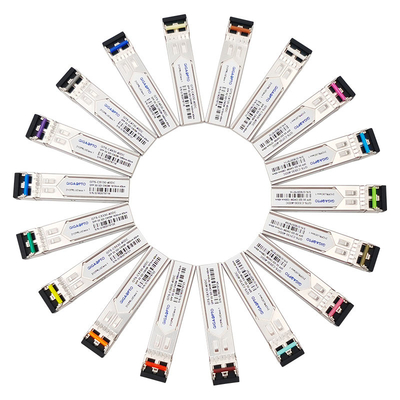

| Numero del pezzo | Descrizione Digital video 3G CWDM | Manica di CWDM | Portata | MSA | Colore del fermo |
| GTS-C2730-40DC | 3G-SDI CWDM SFP | 1270nm/- C27 | 40km | Y | Rosso-chiaro |
| GTS-C2930-40DC | 3G-SDI CWDM SFP | 1290nm/- C29 | 40km | Y | Azzurri |
| GTS-C3130-40DC | 3G-SDI CWDM SFP | 1310nm/- C31 | 40km | Y | Verde giallo |
| GTS-C3330-40DC | 3G-SDI CWDM SFP | 1330nm/- C33 | 40km | Y | Ocraceo giallo |
| GTS-C3530-40DC | 3G-SDI CWDM SFP | 1350nm/- C35 | 40km | Y | Rosa |
| GTS-C3730-40DC | 3G-SDI CWDM SFP | 1370nm/- C37 | 40km | Y | Beige |
| GTS-C3930-40DC | 3G-SDI CWDM SFP | 1390nm/- C39 | 40km | Y | Bianco |
| GTS-C4130-40DC | 3G-SDI CWDM SFP | 1410nm/- C41 | 40km | Y | Argento |
| GTS-C4330-40DC | 3G-SDI CWDM SFP | 1430nm/- C43 | 40km | Y | Nero |
| GTS-C4530-40DC | 3G-SDI CWDM SFP | 1450nm/- C45 | 40km | Y | Giallo arancione |
| GTS-C4730-40DC | 3G-SDI CWDM SFP | 1470nm/- C47 | 40km | Y | Grigio |
| GTS-C4930-40DC | 3G-SDI CWDM SFP | 1490nm/- C49 | 40km | Y | Vlolet |
| GTS-C5130-40DC | 3G-SDI CWDM SFP | 1510nm/- C51 | 40km | Y | Blu |
| GTS-C5330-40DC | 3G-SDI CWDM SFP | 1530nm/- C53 | 40km | Y | Verde |
| GTS-C5530-40DC | 3G-SDI CWDM SFP | 1550nm/- C55 | 40km | Y | Giallo |
| GTS-C5730-40DC | 3G-SDI CWDM SFP | 1570nm/- C57 | 40km | Y | Arancia |
| GTS-C5930-40DC | 3G-SDI CWDM SFP | 1590nm/- C59 | 40km | Y | Rosso |
| GTS-C6130-40DC | 3G-SDI CWDM SFP | 1610nm/- C61 | 40km | Y | Brown |
Caratteristiche
Applicazione
PIN Definition
3G SMPTE video CWDM SFP, 1270nm-1610nm, 40km LC doppio, piedinatura di MSA
