Dettagli:
|
| Nome di prodotto: | Ricetrasmettitore di CWDM SFP 3G-SDI | Velocità di trasmissione: | 50Mbit/s - 2.97Gbit/s |
|---|---|---|---|
| lunghezza d'onda: | 1270~1610nm CWDM | Connettore: | Duplex LC |
| Distanza: | 20km | Garanzia: | di tre anni |
| Parole chiavi 1: | modulo del ricetrasmettitore di 3G CWDM SFP | Parole chiavi 2: | Video ricetrasmettitore ottico di SFP |
| Evidenziare: | modulo del ricetrasmettitore di 3G SFP,Modulo del ricetrasmettitore di SDI SFP,modulo del ricetrasmettitore di 1610nm CWDM |
||
Ricetrasmettitore di MSA CWDM 1270~1610nm SFP per il trasmettitore di SD/HD/3G-SDI & il modulo patologico del ricetrasmettitore di SFP dei modelli del video del ricevitore
Specificazione funzionale
| Nome di prodotto | 3G CWDM video SFP | Velocità di trasmissione | 50Mbit/s - 2.97Gbit/s |
| Tipo del modulo | Trasmettitore + ricevitore | Piedinatura di MSA/Non-MSA | MSA |
| Fattore forma | SFP | Temperatura di funzionamento | Annuncio pubblicitario |
| Manica di lunghezza d'onda | CWDM (1270~1610) nanometro | Distanza | 20km |
| Connettore ottico | Duplex LC | Media | SMF |
| Tipo del laser | DFB CWDM | Tipo del palladio | PIN |
| Tensione di rifornimento | 3.3V | Rifornimento corrente | 400mA (tipo.) |
| Potere di TX | -5~0dBm | Sensibilità del ricevitore | < -18dB=""> |
| Elettrico bilancio | 13dB | Sovraccarico del ricevitore | > -3dBm |
| DDM/DMI | Di sostegno | Estinzione-rapporto | >6dB |
| Modelli patologici | Con | Garanzia | 3 anni |
| OEM/ODM | Di sostegno | Peso | 25gram |
| Applicazione | SD/HD/3G SDI | ||
Una descrizione di prodotti di 3 seriedel ricetrasmettitorediG-SDICWDMSFP1270nm~1610nm
Questo modulo del ricetrasmettitore di 3G-SDI CWDM SFP è progettato ai tassi di dati di trasmissione/ricevimento da 50Mbps a 2.97Gbps e specificamente è progettato per la prestazione robusta in presenza dei modelli patologici di SDI per i tassi di serie di SMPTE259M, di SMPTE 344M, di SMPTE 292M e di SMPTE 424M. Il modulo è pienamente compatibile con SMPTE 297M-2006.
Fornisce la distanza di trasmissione massima di 20km sopra fibra monomodale ai segnali patologici 2.97Gbps. È disponibile per tutti e 18 i canali dal 1271 nanometro alle lunghezze d'onda 1611nm, questo di CWDM aiuta il cliente ad aumentare la larghezza di banda di video infrastruttura ottica attuale senza aggiungere i nuovi fili della fibra.
Il ricetrasmettitore consiste di tre sezioni: un trasmettitore del laser di DFB, un fotodiodo di PIN integrati con un'unità di controllo del preamplificatore di trans-impedenza (TIA) e di MCU. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser.
Il monitoraggio di sistemi diagnostici digitale incorporato (DDM) permette l'accesso ai parametri di esercizio in tempo reale.
Caratteristiche
Applicazione
Informazioni di ordinazione

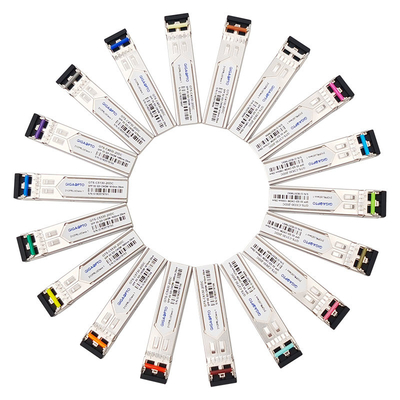

| Numero del pezzo | Descrizione | Tasso di dati | Manica di CWDM | Distanza del cavo | Colore del fermo |
| GTS-C2730-20DC | PIN 20km SMF LC doppio MSA di 3G SDI SMPTE CWDM DFB SFP 1270nm | 3G | 1270nm/- C27 | 20km | Rosso-chiaro |
| GTS-C2930-20DC | PIN 20km SMF LC doppio MSA di 3G SDI SMPTE CWDM DFB SFP 1290nm | 3G | 1290nm/- C29 | 20km | Azzurri |
| GTS-C3130-20DC | PIN 20km SMF LC doppio MSA di 3G SDI SMPTE CWDM DFB SFP 1310nm | 3G | 1310nm/- C31 | 20km | Verde giallo |
| GTS-C3330-20DC | PIN 20km SMF LC doppio MSA di 3G SDI SMPTE CWDM DFB SFP 1330nm | 3G | 1330nm/- C33 | 20km | Ocraceo giallo |
| GTS-C3530-20DC | PIN 20km SMF LC doppio MSA di 3G SDI SMPTE CWDM DFB SFP 1350nm | 3G | 1350nm/- C35 | 20km | Rosa |
| GTS-C3730-20DC | PIN 20km SMF LC doppio MSA di 3G SDI SMPTE CWDM DFB SFP 1370nm | 3G | 1370nm/- C37 | 20km | Beige |
| GTS-C3930-20DC | PIN 20km SMF LC doppio MSA di 3G SDI SMPTE CWDM DFB SFP 1390nm | 3G | 1390nm/- C39 | 20km | Bianco |
| GTS-C4130-20DC | PIN 20km SMF LC doppio MSA di 3G SDI SMPTE CWDM DFB SFP 1410nm | 3G | 1410nm/- C41 | 20km | Argento |
| GTS-C4330-20DC | PIN 20km SMF LC doppio MSA di 3G SDI SMPTE CWDM DFB SFP 1430nm | 3G | 1430nm/- C43 | 20km | Nero |
| GTS-C4530-20DC | PIN 20km SMF LC doppio MSA di 3G SDI SMPTE CWDM DFB SFP 1450nm | 3G | 1450nm/- C45 | 20km | Giallo arancione |
| GTS-C4730-20DC | PIN 20km SMF LC doppio MSA di 3G SDI SMPTE CWDM DFB SFP 1470nm | 3G | 1470nm/- C47 | 20km | Grigio |
| GTS-C4930-20DC | PIN 20km SMF LC doppio MSA di 3G SDI SMPTE CWDM DFB SFP 1490nm | 3G | 1490nm/- C49 | 20km | Vlolet |
| GTS-C5130-20DC | PIN 20km SMF LC doppio MSA di 3G SDI SMPTE CWDM DFB SFP 1510nm | 3G | 1510nm/- C51 | 20km | Blu |
| GTS-C5330-20DC | PIN 20km SMF LC doppio MSA di 3G SDI SMPTE CWDM DFB SFP 1530nm | 3G | 1530nm/- C53 | 20km | Verde |

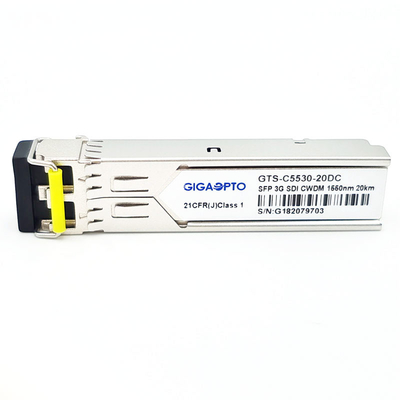

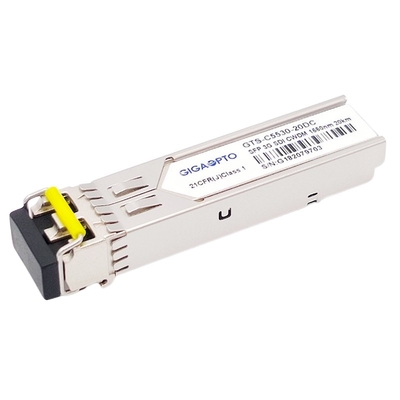

| GTS-C5530-20DC | PIN 20km SMF LC doppio MSA di 3G SDI SMPTE CWDM DFB SFP 1550nm | 3G | 1550nm/- C55 | 20km | Giallo |
| GTS-C5730-20DC | PIN 20km SMF LC doppio MSA di 3G SDI SMPTE CWDM DFB SFP 1570nm | 3G | 1570nm/- C57 | 20km | Arancia |
| GTS-C5930-20DC | PIN 20km SMF LC doppio MSA di 3G SDI SMPTE CWDM DFB SFP 1590nm | 3G | 1590nm/- C59 | 20km | Rosso |
| GTS-C6130-20DC | PIN 20km SMF LC doppio MSA di 3G SDI SMPTE CWDM DFB SFP 1610nm | 3G | 1610nm/- C61 | 20km | Brown |
PIN Definition
3G SDI CWDM SFP, 1270nm-1610nm, 20km LC doppio, piedinatura di MSA
