Dettagli:
|
| Nome di prodotto: | 3G-SD/HD/3G-SDI MSA SFP | Larghezza di banda: | 50 Mbit/s - 2,97 Gbit/s |
|---|---|---|---|
| Lunghezza d'onda concentrare: | 1310nm | Componenti ottiche: | DFB/PIN |
| Connettore: | Duplex LC | Distanza del cavo: | 40km |
| Garanzia: | 36-month | Parole chiavi 1: | ricetrasmettitore di radiodiffusione 3G |
| Parole chiavi 2: | Ricetrasmettitore di HD-SDI SFP | ||
| Evidenziare: | ricevitore del trasmettitore ottico 1310nm,Ricevitore del trasmettitore ottico di 40KM,3G SDI SFP |
||

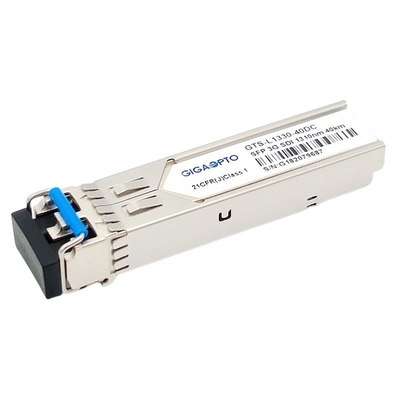

40km 1310nm DFB/PIN Transmitter & modulo del ricetrasmettitore del ricevitore con la video piedinatura patologica di MSA dei modelli
Specificazione funzionale
| Nome di prodotto | 3G-SD/HD/3G-SDI SFP | Larghezza di banda | 50Mb/s - 2.97Gb/s |
| Tipo del modulo | Trasmettitore + ricevitore | MSA/Non-MSA | MSA |
| Imballaggio | SFP | Gamma di temperature | 0 a 70°C (32 - 158°F) |
| Lunghezza d'onda concentrare | 1310nm | Max Cable Reach | 40km |
| Connettore | LC doppio | Tipo della fibra | SMF |
| Tipo del trasmettitore | DFB | Tipo del ricevitore | PIN |
| Potere del trasmettitore | -2 ~ +3dBm | Rapporto di estinzione | > 5dB |
| Sensibilità @ SD-SDI di Rx | <-16dbm> | Sensibilità @ HD-SDI di Rx | <-15dbm> |
| Sensibilità @ 3G-SDI di Rx | <-14dbm> | Sovraccarico del ricevitore | > 0dBm |
| Consumo di energia | ≤1W | Sistema diagnostico di Digital | Supporto come difetto |
| Protocolli | SFP MSA | Tempo della garanzia | 3 anni |
| OEM/ODM | Di sostegno | Numero del pezzo | GTS-L1330-40DC |
| Video supporto patologico dei modelli | Sì | ||
| Applicazione |
SMPTE 424M (2.97Gb/s) SMPTE 292M (1.485Gb/s) SMPTE 259M (270/360Mb/s) Video router ad alta densità Macchine fotografiche di radiodiffusione Gigabit Ethernet, Manica della fibra OC-48 e 2x |
||
Descrizione
Il trasmettitore del GTS-L1330-40DC 3Gbps di Gigaopto & il modulo del ricetrasmettitore del ricevitore è per le applicazioni a doppio canale fino a 40km della trasmissione video sopra fibra monomodale (SMF).
Il ricetrasmettitore è progettato ai tassi di dati di trasmissione/ricevimento da 50Mbps a 2.97Gbps e sostiene i modelli patologici di SDI per i tassi di serie di SMPTE 259M, di SMPTE 344M, di SMPTE 292M e di SMPTE 424M. Il modulo è pienamente compatibile con SMPTE 297M-2006. È adatto ad applicazioni di radiodiffusione digitali ad alta definizione.
Il ricetrasmettitore consiste di tre sezioni: un trasmettitore del laser di DFB, un fotodiodo di PIN integrati con un'unità di controllo del preamplificatore di trans-impedenza (TIA) e di MCU. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser.
È soddisfacente rispetto a SFP MSA, norme SFF-8472. Il monitoraggio di sistemi diagnostici digitale incorporato (DDM) permette l'accesso ai parametri di esercizio in tempo reale.
Caratteristiche
Applicazione
PIN Definition
ricetrasmettitore di 3G SDI SFP, 1310nm DFB+PIN, 40km LC doppio, piedinatura di MSA, SD/HD/3G SDI
