Dettagli:
|
| Nome di prodotto: | Modulo del ricetrasmettitore di 3G-SDI SFP | Velocità di trasmissione: | 3Gbps |
|---|---|---|---|
| lunghezza d'onda: | 1310nm | Connettore: | Duplex LC |
| Max Distance: | 10km | DOM: | Di sostegno |
| Garanzia: | di tre anni | Parole chiavi: | 3G-SDI SFP 10KM |
| Evidenziare: | SMPTE video SFP,SMF video SFP,Ricetrasmettitore di SDI SMPTE |
||
Trasmettitore ottico di SMPTE 3G SDI SFP 1310nm 10km LC + piedinatura doppi di MSA del modulo del ricetrasmettitore del ricevitore
Descrizione

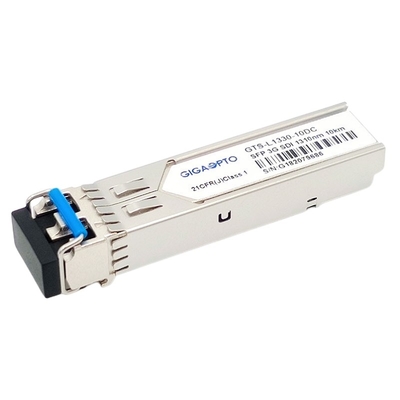

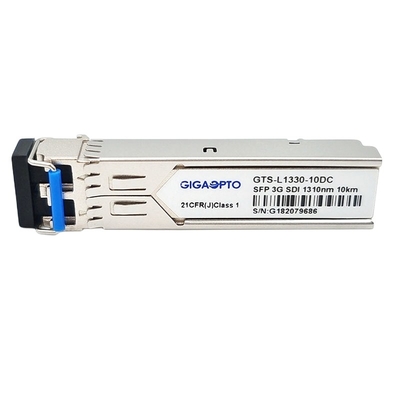

Modulo del ricetrasmettitore del GTS-L1330-10DC SMPTE 3G SDI di Gigaopto il video è progettato ai tassi di dati di trasmissione/ricevimento da 50Mbps a 2.97Gbps sopra il collegamento massimo fino a 10km della trasmissione della fibra monomodale e specificamente è progettato per la prestazione robusta in presenza dei modelli patologici di SDI per i tassi di serie di SMPTE259M, di SMPTE 344M, di SMPTE 292M e di SMPTE 424M. Il modulo è pienamente compatibile con SMPTE 297M-2006.
Il ricetrasmettitore consiste di tre sezioni: un trasmettitore del laser di DFB, un fotodiodo di PIN integrati con un'unità di controllo del preamplificatore di trans-impedenza (TIA) e di MCU. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser.
È con il connettore di perno di SFP 20 per permettere la capacità della spina, l'accordo di Multi-fonte di SFP (MSA) e SFF-8472 caldi compiacente.
Specificazione funzionale
| Nome di prodotto | 3G SDI LR SFP | Larghezza di banda | 50Mbit/s - 2.97Gbit/s |
| Tipo del modulo | Trasmettitore + ricevitore | MSA/Non-MSA | MSA |
| Fattore forma | SFP | Gamma di temperature | Commerciale/industriale |
| Lunghezza d'onda concentrare | 1310nm | Max Reach | 10km |
| Connettore della fibra | LC doppio | Tipo della fibra | SMF |
| Tipo del trasmettitore | Laser di DFB | Tipo del ricevitore | Rivelatore fotoelettrico di PIN |
| Potere del trasmettitore | -7 ~ dBm -2 | Sensibilità di Rx (SD-SDI) | < -16dBm=""> |
| Sensibilità di Rx (HD-SDI) | < -15dBm=""> | ||
| Sensibilità di Rx (3G-SDI) | < -14dBm=""> | ||
| Rapporto di estinzione | > 5dB | Sovraccarico del ricevitore | > -3dBm |
| Consumo di energia | ≤1W | Tempo della garanzia | 3 anni |
| DOM | Supporto come difetto | OEM/ODM | Sì |
| Video supporto patologico dei modelli | Tassi di serie di SMPTE259M, di SMPTE 344M, di SMPTE 292M e di SMPTE 424M | ||
| Conformità | SFP MSA, SFF-8472, RoHS | ||
Caratteristiche
Applicazione
PIN Definition
