Dettagli:
|
| Nome di prodotto: | Modulo del ricetrasmettitore di SDI SFP | Larghezza di banda: | 50Mbit/s - 2.97Gbit/s |
|---|---|---|---|
| Lunghezza d'onda concentrare: | 1310nm | Componenti ottiche: | FP/PIN |
| Connettore: | Duplex LC | Distanza del cavo: | 2km |
| Garanzia: | di tre anni | Parole chiavi 1: | 3G SDI SFP 2km, OEM SDI SFP |
| Parole chiavi 2: | Ricetrasmettitore di SMPTE 3G SFP |

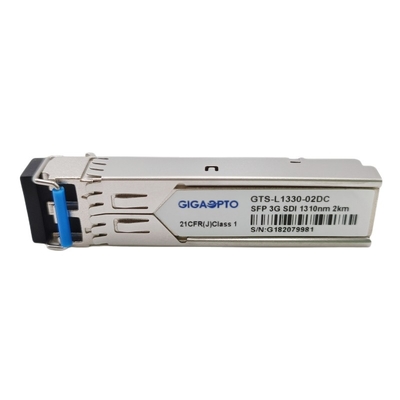

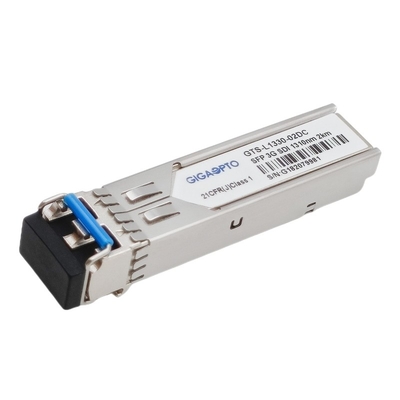

Piedinatura doppia di MSA del trasmettitore ottico del ricetrasmettitore 1310nm 2km LC di SMPTE 3G SDI SFP + del modulo di ricevitore
Specificazione funzionale
| Nome di prodotto | Ricetrasmettitore di SMPTE 3G SFP | Larghezza di banda | 50Mbit/s - 2.97Gbit/s |
| Tipo del modulo | Trasmettitore + ricevitore | MSA/Non-MSA | MSA |
| Fattore forma | SFP | Gamma di temperature | Commerciale/industriale |
| Lunghezza d'onda concentrare | 1310nm | Max Reach | 10km |
| Connettore della fibra | LC doppio | Tipo della fibra | SMF |
| Tipo del trasmettitore | FP | Tipo del ricevitore | PIN |
| Potere del trasmettitore | -8 ~ 0dBm | Sensibilità di Rx (SD-SDI) | < -16dBm=""> |
| Sensibilità di Rx (HD-SDI) | < -15dBm=""> | ||
| Sensibilità di Rx (3G-SDI) | < -14dBm=""> | ||
| Rapporto di estinzione | > 5dB | Sovraccarico del ricevitore | > -3dBm |
| Consumo di energia | ≤1W | Tempo della garanzia | 3 anni |
| DOM/DDM | Supporto come difetto | OEM/ODM | Sì |
| Video supporto patologico dei modelli | Tassi di serie di SMPTE259M, di SMPTE 344M, di SMPTE 292M e di SMPTE 424M | ||
| Conformità | SFP MSA, SFF-8472, SMPTE 297M-2006 | ||
Descrizione
Modulo del ricetrasmettitore del GTS-L1330-10DC SMPTE 3G SDI di Gigaopto il video è progettato ai tassi di dati di trasmissione/ricevimento da 50Mbps a 2.97Gbps sopra il collegamento massimo fino a 2km della trasmissione della fibra monomodale e specificamente è progettato per la prestazione robusta in presenza dei modelli patologici di SDI per i tassi di serie di SMPTE259M, di SMPTE 344M, di SMPTE 292M e di SMPTE 424M. Il modulo è pienamente compatibile con SMPTE 297M-2006.
Il ricetrasmettitore consiste di tre sezioni: un trasmettitore del laser di FP, un fotodiodo di PIN integrati con un'unità di controllo del preamplificatore di trans-impedenza (TIA) e di MCU. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser.
Questo 3G SDI SFP è compatibile con accordo di Multi-fonte di SFP (MSA). Le funzioni di controllo diagnostiche digitali in tempo reale sono disponibili via un I2C, come stabilizzato da SFF-8472.
Caratteristiche
Applicazione
PIN Definition
ricetrasmettitore di 3G SDI SFP, 1310nm FP+PIN, 2km LC doppio, piedinatura di MSA, SD/HD/3G SDI
