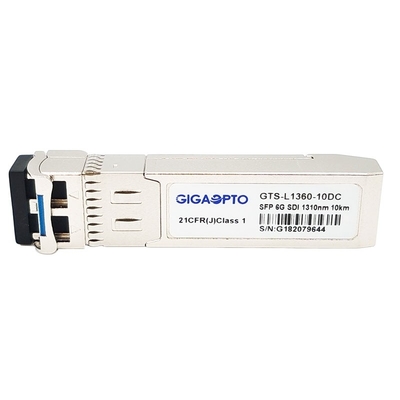

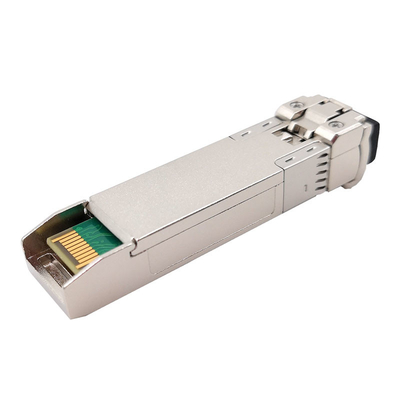

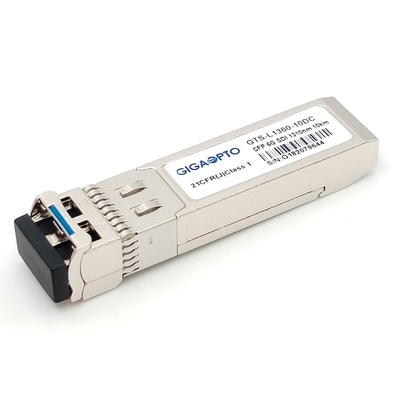

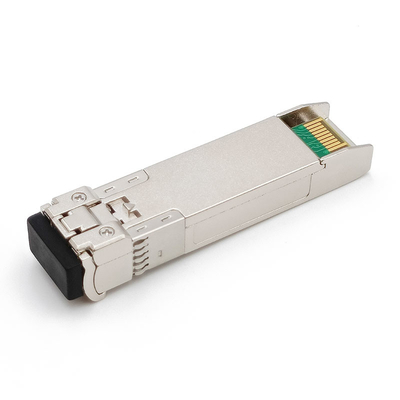

video modulo 1310nm 10km LC DOM For SD/HD/3G/6G/SDI del ricetrasmettitore 6G

Il video ricetrasmettitore di SMPTE 6G Digital si raddoppia DOM MSA della fibra 1310nm 10km

Descrizione

Questo video ricetrasmettitore della fibra doppia 6Gbps è rendimento elevato, modulo redditizio per le applicazioni a due vie della trasmissione video sopra la fibra del singolo modo.

Sostiene i tassi di dati da 50Mbps a 5.94Gbps e specificamente è progettato per la prestazione robusta in presenza dei modelli patologici di SDI per i tassi di serie SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M e ST-2081. Una distanza massima del cavo può raggiungere fino a 10km sopra la lunghezza d'onda 1310nm con il connettore duplex di LC.

Il ricetrasmettitore consiste di tre sezioni: un laser di DFB, un fotodiodo di PIN integrato con un preamplificatore di trans-impedenza (TIA) e ricetrasmettitore IC con l'unità di controllo di MCU per DDM. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser. I ricetrasmettitori sono compatibili con accordo di Multi-fonte di SFP (MSA) e SFF-8472.

Specificazione funzionale del trasmettitore dei DOM LC SMF di 6Gb/s MSA 1310nm 10km & di video modulo patologico del ricetrasmettitore dei modelli del ricevitore

Caratteristiche

• Video modelli patologici di sostegni per SD-SDI, HD-SDI, 3G-SDI e 6G-SDI
• Tasso di dati di funzionamento fino a 5.94Gbps
• laser di 1310nm DFB, fotodiodo di PIN
• Distanza fino a 10km
• Singole alimentazione elettrica 3.3V ed interfaccia di logica di TTL
• Interfaccia duplex del connettore di LC
• Pluggable caldo
• Soddisfacente rispetto a SFP MSA e SFF-8472
• Monitoraggio diagnostico digitale in tempo reale attraverso l'interfaccia di I2C
• Temperatura di caso di funzionamento: 0 a +70°C
• RoHS-6 compiacente e senza piombo

Informazioni di ordine ricetrasmettitore dello SMPTE 6G Digital di Gigaopto di video, di singolo TX, di singolo RX, di RX doppio e della serie doppia di TX: gamma di temperatura di funzionamento 0-70°C

6G-SDI: Questa norma definisce una struttura di dati bit-seriale, un segnale elettrico e un'interfaccia del cavo coassiale per il trasporto dei segnali con un carico utile totale di 5,940 Gb/s o di 5.940/1.001 Gb/s. Questa norma inoltre specifica le caratteristiche elettriche e fisiche

dei cavi coassiali e dei connettori. Questa norma definisce parecchi modi di tracciato per linea 2160 e 1080 formati immagine e dati dipendenti collegati la linea dei trasporti in un'interfaccia bit-seriale di Unico collegamento 6 Gb/s SDI [nominale].
