Dettagli:
|
| Nome di prodotto: | modulo del Doppio-ricevitore di 12G BiDi | Tipo del modulo: | SFP+ 2RX in 1 fibra |
|---|---|---|---|
| lunghezza d'onda: | 1270nm-RX1/1330nm-RX2 | Tipo del connettore: | LC semplice |
| Distanza del cavo: | 10km | MSA/Non MSA: | Non MSA |
| Parole chiavi 1: | modulo di ricevitori doppio 1270nm/1330nm | Parole chiavi 2: | Ricevitori doppi BiDi 12G video SFP |
| Evidenziare: | norma dello smpte di 12g sdi,smpte 12g sdi,SMPTE SFP |
||

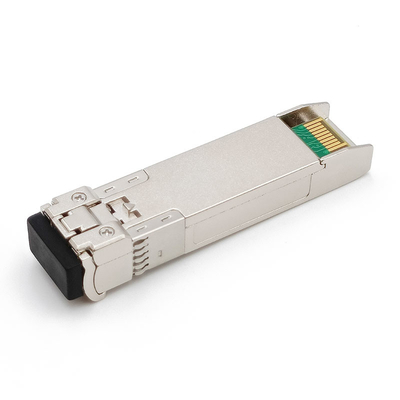

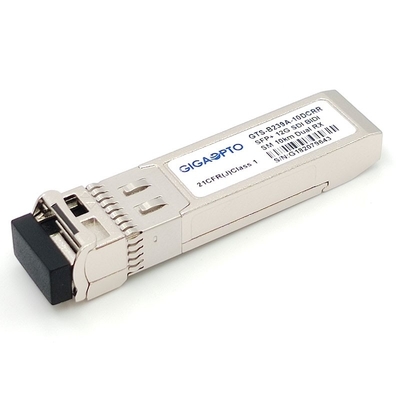

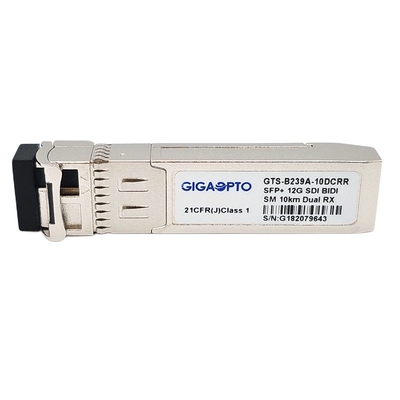

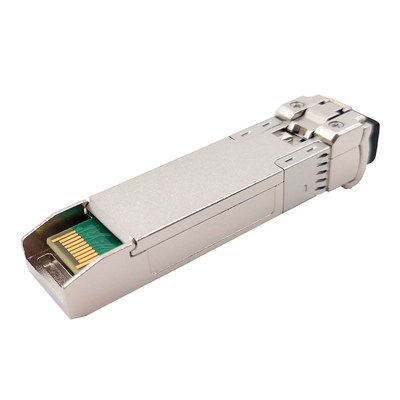

ricevitori doppi SFP BiDi di 12G SDI una della fibra 10km di simplex di LC del connettore piedinatura di MSA non
Specificazione funzionale
| Numero del pezzo | GTS-B239A-10DCRR | Tasso di dati | 11.88Gb/s |
| Categoria di prodotto | Modulo del Doppio-ricevitore 12G-SDI | MSA/Non-MSA | Non MSA |
| Tipo del pacchetto | SFP+ 2Rx bidirezionale | Temperatura | 0 a 70°C (32 - 158°F) |
| Lunghezza d'onda | 1270nm-Rx1/1330nm-Rx2 | Max Fiber Length | 10km |
| Connettore della fibra | LC semplice | Tipo della fibra | SMF |
| Tipo del trasmettitore | N/A | Tipo del ricevitore | PIN |
| Tensione di alimentazione elettrica | 3.3V | Rifornimento corrente | 260mA |
| Rx Sen.@ 11.88Gbps | <-11dbm> | Rx Sen.@ 5.94Gbps | <-13dbm> |
| Rx Sen.@ 2.97Gbps | <-15dbm> | Sovraccarico di Rx | >1.0dBm |
| DOM | Supporto come difetto | Tempo della garanzia | 36-month |
| OEM/ODM | Di sostegno | Peso | 0.025kg |
| Protocolli | St 259 di SMPTE, st 344 di SMPTE, SMPTEST292-1/2, SMPTEST 424, st 2081-1 di SMPTE e st 2082-1 di SMPTE | ||
Descrizione
I GTS-B239A-10DCRR che di Gigaopto il modulo ottico del doppio-ricevitore bidirezionale è progettato per i video collegamenti di rete di trasmissione 12G-SDI raggiungono fino a 10km sopra fibra monomodale (SMF).
Ha integrato il fotodiodo 2 in un BOSA e può essere spiegato in una fibra per ricevere la soluzione con i connettori semplici di LC.
Il modulo di ricevitore è soddisfacente rispetto alla st 2082-1 (12G UHD-SDI) di SMPTE, alla st 2081-1 (6G UHD-SDI), a ST424 (3G SDI), alla st 292-1 (HD-SDI) e a ST259 (SD-SDI).
Le funzioni di controllo diagnostiche digitali in tempo reale sono disponibili via un I2C, come stabilizzato da SFF-8472.
Caratteristiche
Modulo del Doppio-ricevitore di SD/HD/3G/6G/12G-SDI SFP
St 259, st 292-1, st 424, ST-2081 e ST-2082 compatibili
Recinzione del metallo per EMI più bassa
ricevitori di PIN 2-channel senza trasmettitore
Distanza fino a 10km
Sostiene i modelli patologici di SDI per SD-SDI, HD-SDI, 3G-SDI, 6G-SDI e 12G-SDI
Connettore semplice di LC
Con reclocker nel modulo
Singola alimentazione elettrica 3.3V
orma Caldo-pluggable di SFP
Temperatura di caso di funzionamento: 0 a +70°C
RoHS-6 compiacente e senza piombo
Applicazione
Sistema di serie della transmissione a fibra ottica di Digital per i segnali della st 259 di SMPTE, della st 344 di SMPTE, di SMPTEST292-1/2, di SMPTEST 424, della st 2081-1 di SMPTE e della st 2082-1 di SMPTE
Interfacce di servizio di UHDTV/HDTV/SDTV
PIN Definition
