Dettagli:
|
| Prodotto: | 100GBASE SWDM4 | Tasso di data: | 100Gb/s |
|---|---|---|---|
| Fattore di forma: | QSFP28 | Distanza: | 150m@OM5/100m@OM4/75m@OM3 |
| Connettore: | Duplex LCD | Componente: | VCSEL + PIN |
| Parole chiavi: | 100G QSFP28 SWDM4, moduli SWDM4 | ||
| Evidenziare: | ricetrasmettitore di 850nm MMF,Ricetrasmettitore di 100GBASE-SWDM4 MMF,ricetrasmettitore di 940nm 100G QSFP28 |
||
Sulla base di un accordo multi-standard di industria (SWDM-MSA), in modo redditizio larghezza di banda che migliora da 25G a 100G senza fibre attuali cambianti
Descrizione

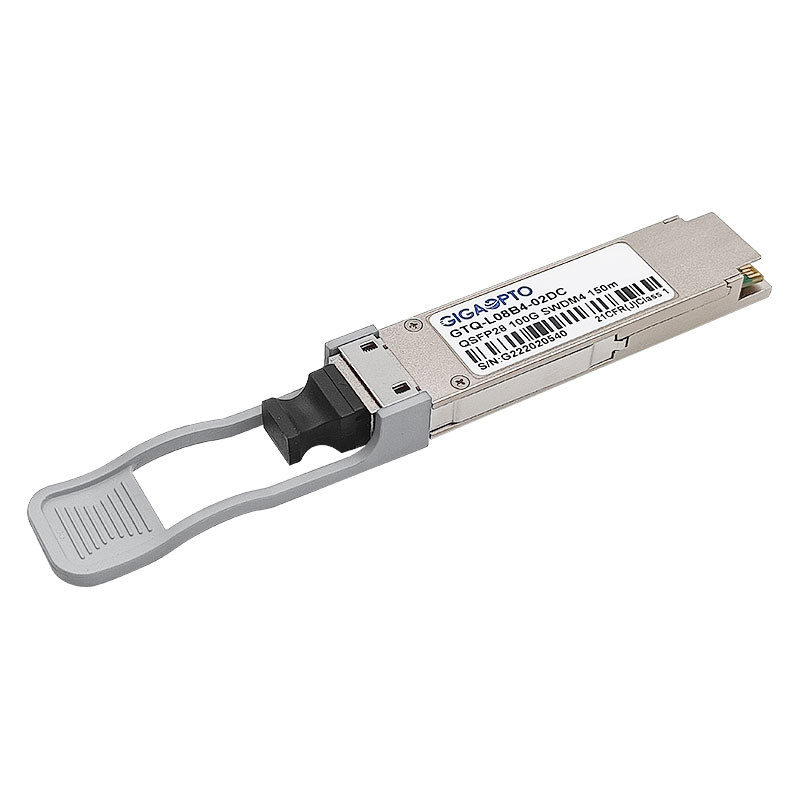

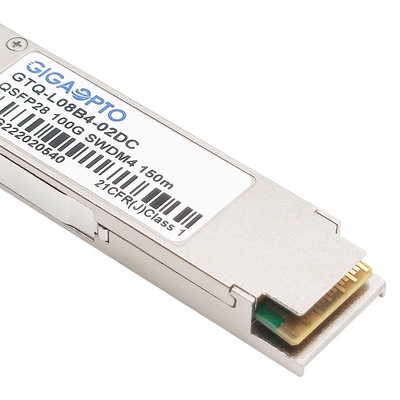

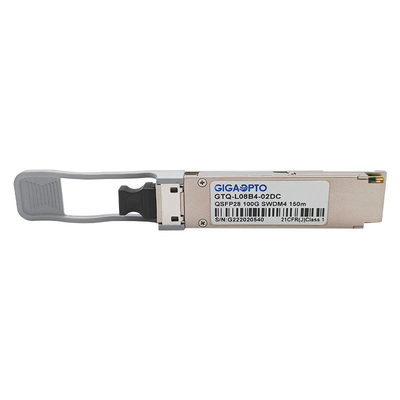

Il GTQ-L08B4-02DC di Gigaopto è un genere di ricetrasmettitore ottico pluggable utilizza la tecnologia di SWDM (multisala a onde corte di divisione) che lavora con la fibra mista, fornente 4 canali nella regione 850-940nm a 25.78Gbps/lanes, che può trasmettere un segnale multiplexato 100G sopra fibra mista duplex con un connettore di LC, una trasmissione massima fino a 75m su OM3/100m su OM4/150m su OM5.
Le funzioni di sistemi diagnostici di Digital sono disponibili via un'interfaccia di I2C, come specificato dal QSFP28 MSA.
Specificazione
| Nome di prodotto | 100G SWDM4 | P/N | GTQ-L08B4-02DC |
| Tipo del pacchetto | QSFP28 | Dato ordine | 103.12Gbps (4×25.78Gbps) |
| Distanza di collegamento | 150m@OM5/100m@OM4/75m@OM3 | Tipo di cavo | Fibra mista |
| Lunghezza d'onda (CH1-CH4) | 850nm, 880nm, 910nm, 940nm | Connettore | Duplex di LC |
| Tensione di alimentazione elettrica | +3.3V (tipico) | Consumo di energia | ≤ 3.5W |
| Tipo del trasmettitore | SWDM VCSEL | Tipo del ricevitore | PIN |
| Potere di TX per vicolo | -5,5 ~ +3dBm | Sensibilità del ricevitore | < -3=""> |
| Rapporto di estinzione | > 2dB | Formato di modulazione | NRZ |
| Ambiente | Funzionamento: 0 a 70°C | DOM/DDM | supporto |
| Stoccaggio: -40°C a 85°C | Garanzia | 3 anni | |
| Protocolli | 100G Ethernet, MSA compiacente | ||
Caratteristica
Applicazioni
Caratteristiche ottiche
| Parametro del trasmettitore | Vicolo | Min | Tipico | Massimo | Unità | Nota |
| Tasso di segnalazione, ogni vicolo | 25.78125±100ppm | Gb/s | ||||
|
Lunghezza d'onda del vicolo |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 888 918 948 |
nanometro |
||
| Formato di modulazione | NRZ | |||||
| Differenza nel potere del lancio fra qualsiasi due vicoli | 4,5 | dBm | ||||
| Larghezza spettrale di RMS | 0,59 | nanometro | 1 | |||
| Ampiezza ottica di modulazione (OMA), ogni vicolo | -5,5 | 3 | dBm | 2 | ||
| Potere medio del lancio per vicolo @ TX fuori dallo stato | -30 | dBm | ||||
|
Potere del lancio in OMA meno TDEC |
Lane0 Lane1 Lane2 Lane3 |
-7 -7 -7,4 -7,7 |
dBm |
|||
|
Chiusura dell'occhio della dispersione e del trasmettitore |
Lane0 Lane1 Lane2 Lane3 |
4 4 4,4 4,8 |
dB |
3 |
||
| Rapporto di estinzione | 2 | dB | ||||
| Tolleranza ottica di attenuazione di riflessione | 12 | dB | ||||
| Cambiamento continuo circondato |
≥86% a 19 um ≤30% a 4,5 um |
4 | ||||
|
Definizione della maschera di occhio del trasmettitore {X1, X2, X3, Y1, Y2, Y3} Il rapporto di colpo 1.5x10-3 colpisce per campione |
{0,3, 0,38, 0,45, 0,35, 0,41, 0,5} |
|||||
|
Note: 1. La larghezza spettrale di RMS è la deviazione standard dello spettro. 2. Il valore più basso normativo di OMA per un trasmettitore compiacente è “potere del lancio in OMA meno TDEC, ogni vicolo (min)” più il valore reale “di TDEC”, ma con un valore almeno “di OMA, ciascuno vicolo (min)”. 3. TDEC è calcolato dal TDECm misurato facendo uso dei metodi in 3,6. TDECm è misurato dopo il metodo nella clausola 95.8.5 di IEEE 802,3 facendo uso di un ricevitore di riferimento di larghezza di banda di 12,6 gigahertz per tutti i vicoli. 4. Se misurato in tipo A1a.2 o in tipo fibra di A1a.3 50 um conformemente all'IEC 61280-1-4. |
||||||
| Parametro del ricevitore | Vicolo | Min | Tipico | Massimo | Unità | Nota |
| Tasso di segnalazione, ogni vicolo | 25.78125±100ppm | Gb/s | ||||
|
Lunghezza d'onda del vicolo |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 888 918 948 |
nanometro |
||
| Formato di modulazione | NRZ | |||||
| Soglia di danno | 4,4 | dBm | ||||
|
La media riceve il potere, ogni vicolo |
Lane0 Lane1 Lane2 Lane3 |
-9,5 -9,4 -9,4 -9,4 |
3,4 |
dBm |
||
| Potere del ricevitore, ogni vicolo (OMA) | 3 | dBm | ||||
| Riflettanza del ricevitore | -12 | dB | ||||
|
sensibilità unStressed del ricevitore (OMA) |
Lane0 Lane1 Lane2 Lane3 |
-8,2 -8,4 -8,6 -8,8 |
dBm |
1 |
||
| RX_Los_Assert | -30 | dBm | ||||
| RX_Los_De-ASSERT | -12 | dBm | ||||
| RX_Los_Hysteresis | 0,5 | dBm | ||||
|
sensibilità 1.unstressed ai BER di 5E-5 (pre FEC) |
||||||
Caratteristiche elettriche
| Caratteristiche elettriche del segnale in ingresso del trasmettitore (TP1) | Min | Tipico | Massimo | Unità |
| Segnalando tasso per vicolo (gamma) | ± 25,78125 100 PPM | GBd | ||
| Attenuazione di riflessione dell'ingresso differenziale | Equazione (83E-5) | dB | ||
| Differenziale ad attenuazione di riflessione comune dell'input di modo | Equazione (83E-6) | dB | ||
| Disadattamento differenziale di termine | 10 | % | ||
| Il modulo sollecitato ha introdotto la prova | Vedi 83E3.4.1 | |||
| Tolleranza differenziale di tensione in ingresso PK-PK | 900 | sistemi MV | ||
| Tensione di modo comune di CC | -350 | 2850 | sistemi MV | |
| Singolo campo di tolleranza concluso di tensione | -0,4 | 3,3 | V | |
| Caratteristiche elettriche del segnale in uscita del ricevitore (TP4) | Min | Tipico | Massimo | Unità |
| Segnalando tasso per vicolo (gamma) | ± 25,78125 100 PPM | GBd | ||
| Tensione in uscita di comune-modo di CA (RMS) | 17,5 | sistemi MV | ||
| Tensione in uscita differenziale | 900 | sistemi MV | ||
| Larghezza dell'occhio | 0,57 | UI | ||
| Altezza dell'occhio, differenziale | 228 | sistemi MV | ||
| Chiusura verticale dell'occhio | 5,5 | dB | ||
| Attenuazione di riflessione dell'uscita differenziale | Equazione (83E-2) | dB | ||
| Terreno comunale ad attenuazione di riflessione differenziale di conversione di modo | Equazione (83E-3) | dB | ||
| Disadattamento differenziale di termine | 10 | % | ||
| Tempo di transizione (20% - 80%) | 12 | ps | ||
| Tensione di modo comune di CC | -350 | 2850 | sistemi MV | |
Dimensioni meccaniche
Unità: millimetro,
