Dettagli:
|
| Nome di prodotto: | Ricetrasmettitore 100GBASE-ZR4 | Tipo di forma: | QSFP28 |
|---|---|---|---|
| Componente: | WDM EML/SOA+PIN di lan di 4 x | lunghezza d'onda: | 1295.6nm, 1300.1nm, 1304.6nm, 1309.1nm |
| Connettore: | Duplex di LC | Max Distance: | 80km |
| CDR: | Doppio | Bilancio di potere: | 30dB |
| Parole chiavi: | Ricetrasmettitore della fibra di 100GBASE ZR4 80km | ||
| Evidenziare: | 100g qsfp28 zr4,qsfp28 100g 80km,100GBASE ZR4 |
||
100G QSFP28 ZR4 con CDR doppi 80 chilometri, λ1296-1309nm, modo LC-duplex e singolo per i collegamenti di Ethernet 100GBASE-ZR4
Descrizione

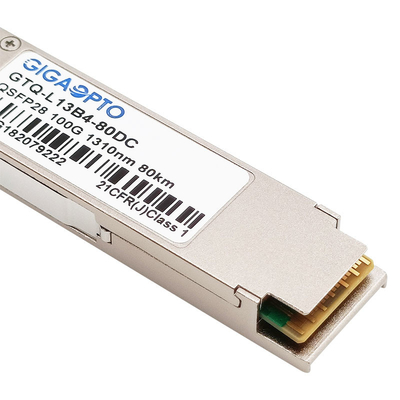

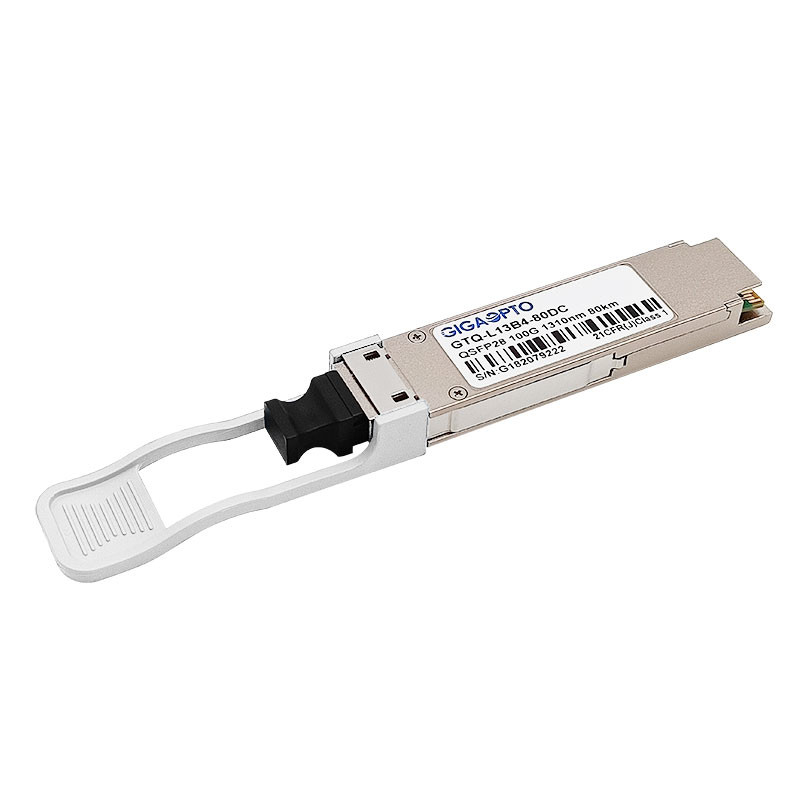

Il modulo del ricetrasmettitore del GTQ-L13B4-80DC di Gigaopto progettato per le applicazioni di comunicazioni ottiche compiacenti a 100GBASE-ZR4, funzionando sopra il cavo ottico monomodale del doppio-filo con quattro vicoli indipendenti delle comunicazioni ottiche, separati l'uno dall'altro facendo uso della tecnologia di WDM di lan, di una trasmissione massima può fino a distanza di 40km e) FEC l'ospite con (di 80km (senza ospite FEC).
Questo ricetrasmettitore di 100Gbase ZR4 consiste di due sezioni: il rendimento elevato EML ha raffreddato i trasmettitori del laser di WDM TOSA (1295,56, 1300,05, 1304,58, 1309.14nm) di lan 4x25Gb/s e gli alti ricevitori della sensibilità 4x25Gb/s SOA+PIN. Tutto il ricetrasmettitore è CE/RoHS ha certificato ed è soddisfacente rispetto alle norme di sicurezza del prodotto
Un EEPROM di serie nel ricetrasmettitore permette che l'utente accedi al monitoraggio del ricetrasmettitore ed ai dati di configurazione via l'interfaccia a due fili della gestione di QSFP. Questa interfaccia usa un singolo indirizzo, A0h, con una mappa della memoria divisa in un'area più bassa e superiore. I dati digitali di base di sistema diagnostico (DD) sono tenuti nell'area più bassa mentre i dati specifici sono tenuti in una serie delle tavole nell'area di alta memoria.
Con queste caratteristiche, questo facile installare, ricetrasmettitore permutabile caldo di 100G ZR4 è adatto da essere usato per la fibra del fornitore di servizi Internet (ISP) all'aggregazione ed alla spina dorsale domestiche, le reti del centro dell'operatore mobile ed i collegamenti del sito della rete mobile di Data Center e di regresso
Specificazione
| Nome di prodotto | Ricetrasmettitore di 100GBASE ZR4 | Numero del pezzo | GTQ-L13B4-80DC |
| Fattore forma | WDM DI LAN QSFP28 | Max Data Rate | 103.125Gbps (4x 25.78Gbps) |
| Lunghezza d'onda | 1295.6nm, 1300.1nm, 1304.6nm, 1309.1nm | Max Link Distance | 80km |
| Connettore | Duplex-LC | Tipo di cavo | fibra monomodale |
| Tipo del trasmettitore | WDM EML di lan di 4 x | Tipo del ricevitore | SOA+PIN |
| TX potenza di uscita | 2~6.5dBm | Sensibilità del ricevitore | <-28 dBm=""> |
| Elettrico bilancio (dB) | 30dB | Sovraccarico | > dBm 2 |
| Consumo di energia | ≤6.5W | Rapporto di estinzione | >6dB |
| DDM/DOM | Di sostegno | Gamma di temperature | 0 a 70°C (32 - 158°F) |
| CDR (orologio e recupero di dati) | CDR incorporati di RX & di TX | Formato di modulazione | NRZ |
| OEM/ODM | Di sostegno | Garanzia | 3 anni |
| Protocolli | IEEE 802.3ba 100GBASE-ZR4, CE, QSFP28 MSA, RoHS, SFF-8636, SFF-8665 | ||
| Ricordo importante | La portata completa di 80km richiede l'uso di FEC sulla piattaforma ospite. Senza FEC, la portata è 40km | ||
Avviso: Quando il ricetrasmettitore lungo di portata è utilizzato nella breve trasmissione di distanza, abbinata prego con l'attenuatore appropriato secondo la tavola.
| Distanza | ≤ 10km | ≤ 25km | ≤ 35km |
| Attenuatore | 15dB | 10dB | 5dB |
Caratteristiche
Applicazioni
Compatibilità
I ricetrasmettitori ottici di Gigaopto sono 100% compatibile con tutte le marche importanti del commutatore e non danneggieranno i dispositivi dell'OEM.
Per assicurare la qualità e la compatibilità dei nostri prodotti, ogni prodotto è provato con attenzione sull'attrezzatura corrispondente prima della consegna ai clienti.
Per questa compatibilità di 100G ZR4 GTQ-L13B4-80DC, riferisca prego alla tavola della corrispondenza di P/N. Se la marca ed il numero del pezzo che state cercando non è elencata qui sotto, prego sappiamo e saremo deliziati per fornirgli più dettagli.
| Marca/numero del pezzo compatibili corrispondenti | |||
| Marca | Numero del pezzo | Marca | Numero del pezzo |
| Gigaopto | GTQ-L13B4-80DC | Ginepro | QSFP-100GBASE-ZR4 |
| Cisco | QSFP-100G-ZR4-S | ||
