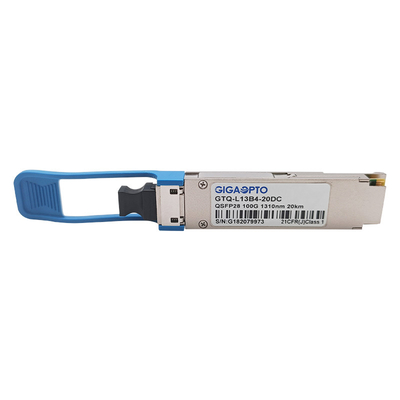

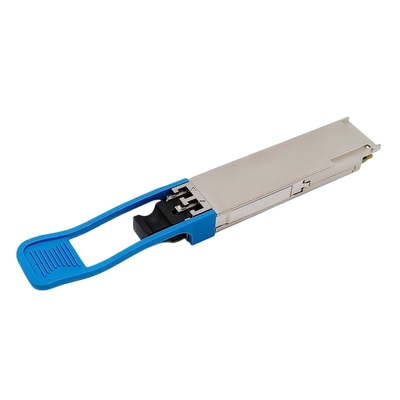

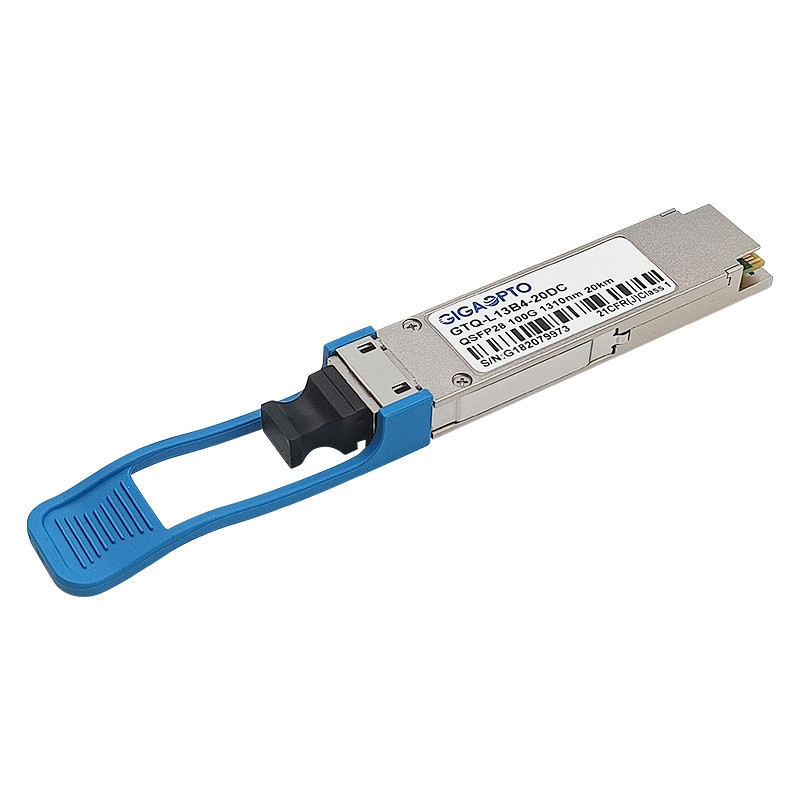

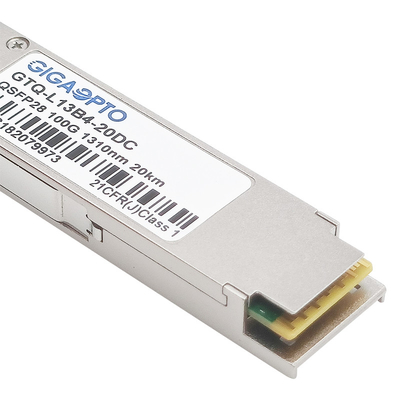

modulo ottico del ricetrasmettitore di 100G eLR4 20km 4WDM QSFP28 con CDR doppi

modulo ottico del ricetrasmettitore di 100G eLR4 20km 4WDM QSFP28 con CDR doppi
modulo ottico del ricetrasmettitore di 100G eLR4 20km 4WDM QSFP28 con CDR doppi modulo ottico del ricetrasmettitore di 100G eLR4 20km 4WDM QSFP28 con CDR doppi modulo ottico del ricetrasmettitore di 100G eLR4 20km 4WDM QSFP28 con CDR doppi modulo ottico del ricetrasmettitore di 100G eLR4 20km 4WDM QSFP28 con CDR doppi modulo ottico del ricetrasmettitore di 100G eLR4 20km 4WDM QSFP28 con CDR doppi

Grande immagine :  modulo ottico del ricetrasmettitore di 100G eLR4 20km 4WDM QSFP28 con CDR doppi

Dettagli:
Luogo di origine: Shenzhen, Cina
Marca: Gigaopto
Certificazione: CE,FCC,RoHs, TUV,UL
Numero di modello: GTQ-L13B4-20DC
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: negotiable
Imballaggi particolari: Borsa statica, pacchetto di plastica del PVC, scatola al minuto
Tempi di consegna: 1-5 giorni del lavoro
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 2000pcs/month

modulo ottico del ricetrasmettitore di 100G eLR4 20km 4WDM QSFP28 con CDR doppi

descrizione
Nome dell'oggetto: modulo del ricetrasmettitore di 100G eLR4 Imballaggio/tecnologia: WDM DI LAN DI QSFP28/
Larghezza di banda: 103.1Gbps (4x 25.78Gbps) lunghezza d'onda: 1295-1310nm
TOSA/ROSA: WDM DFB/PIN di lan di 4 x Lunghezza di collegamento: 20km
CDR: TX & RX DOM/DDM: Di sostegno
Parole chiavi: Ricetrasmettitore di QSFP28 100GBASE-eLR4 20km
Evidenziare:

Ricetrasmettitore ottico QSFP28

,

Ricetrasmettitore ottico QSFP28

,

QSFP28 ELR4

DOM ottici del modulo 1295-1310nm LC del ricetrasmettitore di WDM eLR4 20km di lan di QSFP28 100Gbps 4 con CDR doppi per Ethernet



Descrizione



Il numero del pezzo GTQ-NL3B4-20DC del ricetrasmettitore del QSFP28 100G eLR4 di Gigaopto è progettato per uso in 100 collegamenti di Gigabit Ethernet su fino a 20km oltre 9/125 di fibra del singolo modo (SMF) tramite connettore di LC dello standard industriale.

Il modulo converte 4 canali di ingresso di dati elettrici 25.78Gb/s in 4 canali di segnali ottici di WDM di lan e poi li multiplexa in un singolo canale per la trasmissione ottica 100Gb/s. Inverso dal lato del ricevitore, il modulo demultiplexa un input ottico 100Gb/s in 4 canali di segnali ottici di WDM di lan e poi li converte in 4 canali di uscita di dati elettrici. Le lunghezze d'onda centrali dei 4 canali di WDM di lan sono 1295,56, 1300,05, 1304,58 e 1309.14nm come membri della griglia di lunghezza d'onda di WDM di lan definita in IEEE 802.3ba.

Il rendimento elevato ha raffreddato i trasmettitori di WDM DFB di lan e gli alti ricevitori di PIN della sensibilità forniscono la prestazione superiore e l'alta affidabilità.

È soddisfacente rispetto al QSFP28 MSA, a 100GBASE-LR4 ed a IEEE 802.3bm CAUI-4.

Le funzioni di sistemi diagnostici di Digital sono disponibili via l'interfaccia di I2C, come specificato dal QSFP28 MSA.





Specificazione



Nome di prodotto QSFP-100G-eLR4 Numero della parte GTQ-L13B4-20DC
Tipo di forma QSFP28 Max Speed (GBP) 103.125Gbps
CONTEGGIO DEL VICOLO 4x (Tx/Rx) Velocità per vicolo 25.78Gbps
Lunghezza d'onda (tipica) 1295,56 nanometro, 1300,05 nanometro, 1304,58 nanometro, 1309,14 nanometro Distanza del cavo 20km su G.652
Interfaccia Duplex LC Tipo di media Fibra di singolo modo
Tipo di TOSA WDM DML DI LAN ROSA Type PIN
Potere di TX (dBm) -4.3~4.5dBm Sensibilità del ricevitore <-14>
Bilancio di potere (dB) 10.2dB Sovraccarico >4.5dBm
Dissipazione di potere ≤3.5W Ext. Ratio >4dB
DDM Di sostegno Temperatura commerciale 0 a 70°C
Rapporto di errore nella trasmissione del bit (BER) <1e-12>Formato di modulazione NRZ
CDR (orologio e recupero di dati) TX & RX doppi OEM/ODM Di sostegno
Tecnologia d'imballaggio SCATOLA Garanzia di tre anni
Protocolli IEEE 802.3ba 100GBASE-LR4, QSFP28 MSA, SFF-8661, SFF-8636
Applicazione 100G Ethernet, Data Center, rete wireless 5G





Caratteristiche



  • Orma Pluggable calda di fattore forma di QSFP
  • Soddisfacente rispetto a 4WDM-20
  • Velocità di trasmissione aggregata di sostegni 103.125Gbps.
  • 4 x 25.78Gb/s a LAN-WDM basato DFB che raffreddano TOSA, 4 x PIN ROSA
  • Collegamento massimo fino a 20km sopra G.652 SMF senza FEC
  • Dissipazione di potere basso 3.5W
  • Temperatura di caso di funzionamento commerciale: 0℃ a +70℃
  • RoHS compiacente e senza piombo



Applicazione



  • Ethernet 100G
  • Infiniband QDR e RDT collega
  • Collegamenti delle Telecomunicazioni del lato client 100G





Per più delle nostre serie del ricetrasmettitore di QSFP28 100GBASE, riferisca prego alla seguente forma



Numero del pezzo Descrizione Lunghezza d'onda Lunghezza Media Potere di TX (dBm) Sen di Rx. (dBm)
GTQ-M08B4-01DC QSFP28 100G SR4 850nm 100m MMF -8.4~2.4 <-10>
GTQ-M08B4-02DC QSFP28 SR BD 850/900nm 100m MMF -5.5 - 3 <-9>
GTQ-M08B4-03DC 100GBASE eSR4 850nm 300m MMF -8.4~2.4 <-10>
GTQ-M13B4-P5DC QSFP28 PSM4-S 1310nm 500m SMF -9.4~2 <-12>
GTQ-M13B4-02DC QSFP28 PSM4-S 1310nm 2km SMF -6.0~2 <-10>
GTQ-L27B4-02DC 100G CWDM4 1311nm CWDM 2km SMF -6.5~2.5 <-11>
GTQ-L27B4-10DC 100G eCWDM4 1311nm CWDM 10km SMF -6.5~2.5 <-13>
GTQ-L13B4-10DC QSFP28 LR4 WDM DI LAN 10km SMF -4.3~4.5 <-10>
GTQ-L13B4-20DC QSFP28 eLR4 WDM DI LAN 20km SMF -4.3~4.5 <-14>
GTQ-L13B4-40DC QSFP28 ER4 Lite WDM DI LAN 40km (con FEC) SMF -2.9~4.5 <-20>
GTQ-L13B4-80DC QSFP28 ZR4 WDM DI LAN 80km SMF 2~6.5 <-28>
GTQ-N13B4-10MC 100/112G doppio LR4 WDM DI LAN 10km SMF -4.3~4.5/-0.6~4 <-8>
GTQ-N13B4-20MC 100/112G doppio eLR4 WDM DI LAN 20km SMF -1.0~+4.5/0~4 <-9>
GTQ-N13B4-40MC 100/112G doppio ER4 WDM DI LAN 40km SMF -2.5~2.9/-1~3.3 <-15>
GTQ-L13D1-P5DC 100G QSFP28 DR1 1310nm 500m SMF -2.9~4 <-5>
GTQ-L13D1-02DC 100G QSFP28 FR1 1310nm 2km SMF -2.4~4 <-6>
GTQ-L13D1-10DC 100G QSFP28 LR1 1310nm 10km SMF -1.4~4.5 <-7>

Nota: OEM/ODM ha sostenuto.
