Dettagli:
|
| Nome di prodotto: | Ricetrasmettitore combinato di XGPON&XGSPON OLT SFP | applicazione: | XG-PON & XGS-PON |
|---|---|---|---|
| Tasso di dati (GBP): | XGSPON-TX 9,953 RX9.953 RX 2,488, XGPON-TX 9,953 RX 2,488 | Lunghezza d'onda di TX: | XGSPON-1577nm, XGPON-1490nm |
| Lunghezza d'onda di RX: | XGSPON/XGPON-1270nm | Tipo di LD/PD: | EML/APD |
| Garanzia: | 3 anni | Parole chiavi: | SFP+ XGPON & XGSPON combinati |
| Evidenziare: | Modulo del ricetrasmettitore di OLT SFP+,Modulo del ricetrasmettitore di XGSPON SFP+,ZTE XGPON |
||

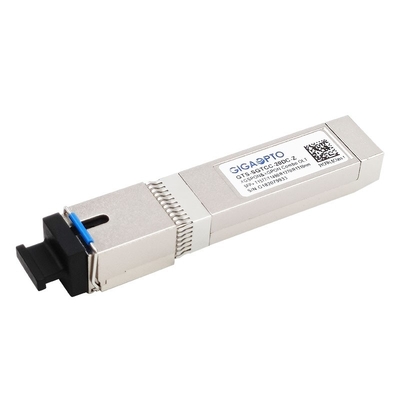

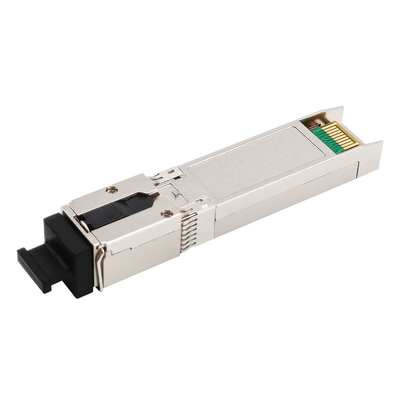

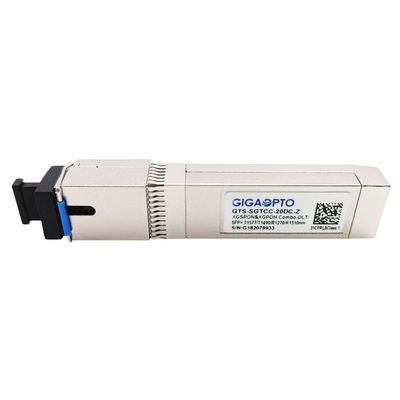

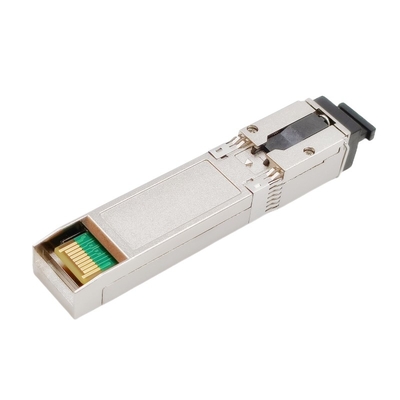

Modulo combinato del ricetrasmettitore di ZTE XGPON-XGSPON OLT SFP+ TX 1577nm 9.953G TX 1490nm 2.488G RX 1270nm 9.953G RX 1270nm 2.488G
Descrizione:
IL GTS-SGTCC-20DC-Z XGS-PON&XGPON/GPON OLT combinato di Gigaopto è compatibile con GPON OLT B+ e XGSPON&XGPON OLT N1.
Consiste di un trasmettitore del continuo-modo di 1577nm 10Gbps con il laser di EML, di un ricevitore del scoppio-modo di 1270nm 10Gbps/2.5Gbps con APD-TIA, di un trasmettitore del continuo-modo di 1490nm 2.5Gbps con il laser di DFB e di un ricevitore del scoppio-modo di 1310nm 1.25G con APD-TIA. È fattore forma di SFP+, facendo uso delle gamme di temperature commerciali di BIDI SC/UPC Receptacle.Its da 0 a 70°C.
Caratteristiche
Funzionamento & condizioni di stoccaggio
| Parametro | Unità | Minuto. | Tipico | Massimo. |
| Temperatura di stoccaggio | °C | -40 | 85 | |
| Impiegati di funzionamento di caso | °C | 0 | 70 | |
| Umidità di stoccaggio | % | 5 | 90 | |
| Umidità relativa di funzionamento | % | 5 | 85 | |
| Tensione di alimentazione elettrica | V | 3,135 | 3,3 | 3,465 |
| Consumo di energia | W | 2,8 | ||
| Soglia di danno per il ricevitore | dBm | -3 | ||
| Velocità di trasmissione per Tx 1577nm | GBP | 9,953 | ||
| Velocità di trasmissione per Rx 1270nm | GBP | 2,488 | 9,953 | |
| Velocità di trasmissione per Tx 1490nm | GBP | 2,488 | ||
| Velocità di trasmissione per Rx 1310nm | GBP | 1,244 | ||
Caratteristiche
Tutta la prestazione è specificata all'intere temperatura e circostanze di lavoro.
| Parametro | Unità | Minuto. | Tipico | Massimo. | |||
| Trasmettitore di XGSPON1577nm 9.953G | |||||||
| Lunghezza d'onda centrale di TX | nanometro | 1575 | 1577 | 1580 | |||
| Larghezza spettrale (- 20dB) | nanometro | 1 | |||||
| Rapporto laterale di soppressione di modo | dB | 30 | |||||
| Potere lanciato media di XGSPON (N1 BOL) |
dBm | 2,5 | 5 | ||||
| Potere lanciato media di XGSPON (N1 EOL) |
dBm | 2 | 5 | ||||
| Potere lanciato medio (TX fuori) | dBm | -39 | |||||
| Rapporto di estinzione | dB | 8,2 | |||||
| Tolleranza ottica di attenuazione di riflessione | dB | 15 | |||||
| Trasmettitore 20km di XGSPON Pena della dispersione della fibra |
dB | 1 | |||||
| Maschera del trasmettitore (PRBS231-1@9.953G) |
Soddisfacente rispetto a ITU-T G.9807.1 | ||||||
| Trasmettitore di XGPON 1577nm 9.953G | |||||||
| Lunghezza d'onda centrale di TX | nanometro | 1575 | 1577 | 1580 | |||
| Larghezza spettrale (- 20dB) | nanometro | 1 | |||||
| Rapporto laterale di soppressione di modo | dB | 30 | |||||
| Potere lanciato media di XGPON (N1 BOL) |
dBm | 2,5 | 6 | ||||
| Potere lanciato media di XGPON | dBm | 2 | 6 | ||||
| (N1 EOL) | |||||||
| Potere lanciato medio (TX fuori) | dBm | -39 | |||||
| Rapporto di estinzione | dB | 8,2 | |||||
| Tolleranza ottica di attenuazione di riflessione | dB | 15 | |||||
| Trasmettitore 20km di XGPON Pena della dispersione della fibra |
dB | 0,5 | |||||
| Maschera del trasmettitore (PRBS231-1@9.953G) |
Soddisfacente rispetto a ITU-T G.987.2 | ||||||
| Ricevitore di XGSPON 1270nm 9.953G | |||||||
| Ricevi la lunghezza d'onda | nanometro | 1260 | 1270 | 1280 | |||
| Sensibilità (N1 BOL) (PRBS231-1@9.953G, ER=8.2, BER<10- 3=""> |
dBm | -26,5 | |||||
| Sensibilità (N1 EOL) (PRBS231-1@9.953G, ER=8.2, BER<10- 3=""> |
dBm | -26 | |||||
| Sovraccarico (N1) | dBm | -4 | |||||
| Tempo di sistemazione | NS | 100 | |||||
| La deviazione standard asserisce il livello | dBm | -29 | |||||
| La deviazione standard De-asserisce il livello | dBm | -45 | |||||
| Isteresi di deviazione standard | dB | 0,5 | 6 | ||||
| Ricevitore di XGPON 1270nm 2.488G | |||||||
| Ricevi la lunghezza d'onda | nanometro | 1260 | 1270 | 1280 | |||
| Sensibilità (N1 BOL) (PRBS223-1@2.488G, ER=8.2, BER<10- 4=""> |
dBm | -28 | |||||
| Sensibilità (N1 EOL) (PRBS223-1@2.488G, ER=8.2, BER<10- 4=""> |
dBm | -27,5 | |||||
| Sovraccarico (N1) | dBm | -6 | |||||
| La deviazione standard asserisce il livello | dBm | -29 | |||||
| La deviazione standard De-asserisce il livello | dBm | -45 | |||||
| Isteresi di deviazione standard | dB | 0,5 | 6 | ||||
| Parametro | Unità | Minuto. | Tipico | Massimo. |
| Trasmettitore di GPON 1490nm 2.488G | ||||
| Lunghezza d'onda centrale di TX | nanometro | 1480 | 1490 | 1500 |
| Larghezza spettrale (- 20dB) | nanometro | 1 | ||
| Rapporto laterale di soppressione di modo | dB | 30 | ||
| Potere lanciato medio (B+ BOL) | dBm | 2,5 | 5 | |
| Potere lanciato medio (B+ EOL) | dBm | 1,5 | 5 | |
| Potere lanciato medio (TX fuori) | dBm | -39 | ||
| Rapporto di estinzione | dB | 8,2 | ||
| Tolleranza ottica di attenuazione di riflessione | dB | 15 | ||
| Trasmettitore 20km di GPON Pena della dispersione della fibra |
dB | 1 | ||
| Maschera del trasmettitore (PRBS223- 1@2.488G) |
WithITU-TG.984.2 compiacente | |||
| Ricevitore di GPON 1310nm 1.244G | ||||
| Ricevi la lunghezza d'onda | nanometro | 1290 | 1310 | 1330 |
| Sensibilità (B+ BOL) (PRBS223-1@1.244G, ER=10, BER<10- 10=""> |
dBm | -29 | ||
| Sensibilità (B+ EOL) (PRBS223-1@1.244G, ER=10, BER<10- 10=""> |
dBm | -28 | ||
| Sovraccarico (B+) | dBm | -8 | ||
| Gamma dinamica di trasferimento in burst del ricevitore | dB | 15 | ||
| Livello di SDAssert | dBm | -30 | ||
| SDDe-asserisca il livello | dBm | -45 | ||
| Isteresi di deviazione standard | dB | 0,5 | 6 | |
| Parametro | Unità | Minuto. | Tipico | Massimo. |
| Caratteristiche elettriche dell'interfaccia | ||||
| Oscillazione dell'immissione dei dati di XGSPON&XGPON Differential/TX |
sistemi MV | 120 | 800 | |
| Oscillazione del emissione dei dati di XGSPON&XGPON Differential/RX |
sistemi MV | 400 | 800 | |
| Oscillazione immissione dei dati Differential/TX di GPON | sistemi MV | 200 | 1600 | |
| Oscillazione del emissione dei dati di GPON Differential/RX |
sistemi MV | 1200 | 2000 | |
| Impedenza differenziale di dati | Ω | 90 | 100 | 110 |
| Livello dell'uscita di LVTTL | V | 2,4 | Vcc | |
| Minimo dell'uscita di LVTTL | V | 0 | 0,4 | |
| LVTTL ha introdotto su | V | 2,0 | Vcc+0.3 | |
| LVTTL ha introdotto in basso | V | 0 | 0,8 | |
Disegni tecnici
