Dettagli:
|
| Nome di prodotto: | Modulo di GPON OLT SFP | Tipo: | Classe C+++ 7dBm |
|---|---|---|---|
| Tasso di dati (Gb/s): | TX2.488Gb/s/RX1.244Gb/s | Lunghezza d'onda (TX/RX): | 1490nm/1310nm |
| Trasmissione: | 20km | Connettore: | SC UPC |
| DDM: | SÌ | Parole chiavi: | modulo del ricetrasmettitore della classe C+++ GPON OLT SFP di +7dBm |
| Evidenziare: | 1490nm GPON OLT SFP,Classe C+++ di GPON OLT SFP,moduli del ricetrasmettitore 1310nm |
||

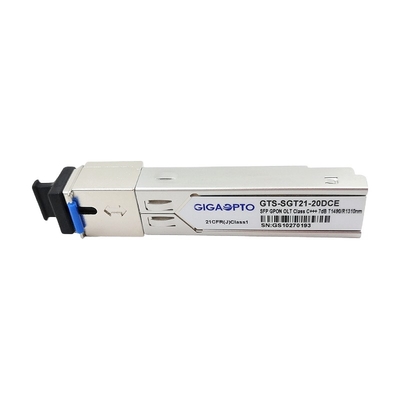

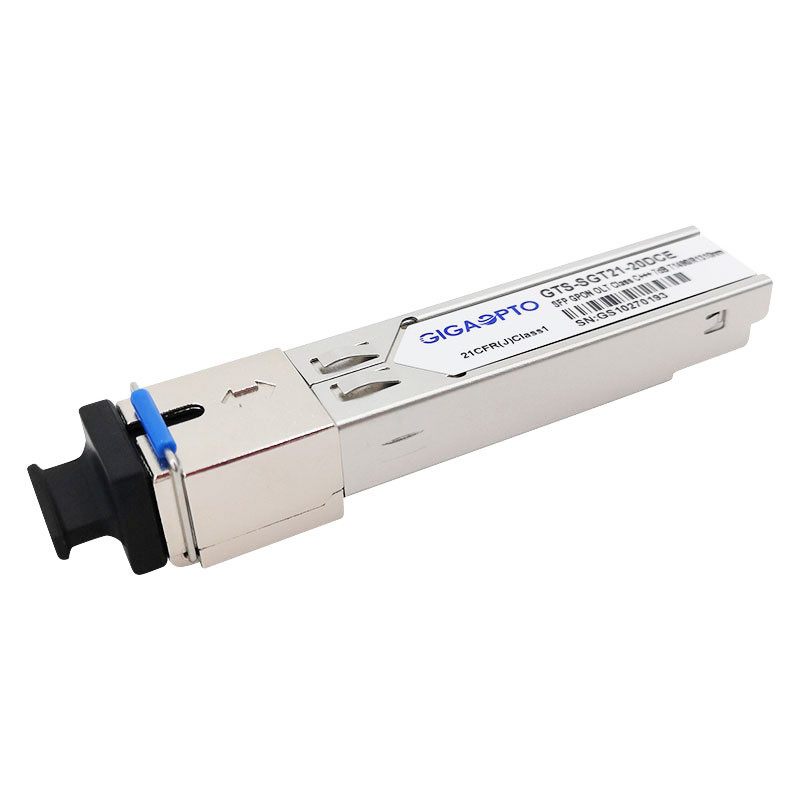

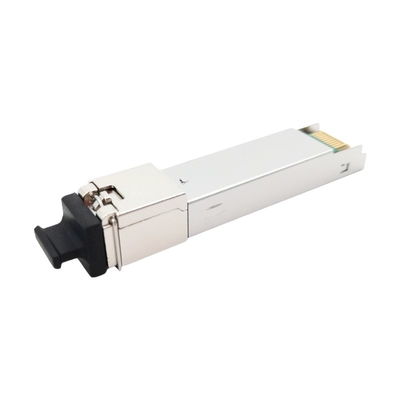

Moduli del ricetrasmettitore della classe C+++ 7dBm di GPON OLT SFP
Descrizione
Il GTS-SGT21-20DCE Del GIGAOPTO è un modulo del ricetrasmettitore di rendimento elevato per le singole comunicazioni della fibra facendo uso di un trasmettitore del continuo-modo 1490nm e di un ricevitore del scoppio-modo 1310nm. È destinato per soddisfare le richieste della classe C++ del ITU G.984.2 della linea ottica le applicazioni del terminale (OLT).
Il trasmettitore di 1490nm DFB LD ha circuiti della compensazione di funzione e di temperatura di controllo di potere automatico (APC) per assicurare il rapporto ottico stabile dell'estinzione e di potere sopra tutta l'immagine di temperatura di funzionamento. Il trasmettitore incontra la sicurezza dell'occhio della classe 1 per norme di CDRH e di IEC60825.
Il ricevitore ha un preamplificatore ermeticamente imballato di APD-TIA (amplificatore di trans-impedenza) e un amplificatore di limitazione con le uscite differenziali compatibili di LVPECL. Caratterizza un pacchetto scoppiato individua l'uscita (deviazione standard) che è LVTTL compatibile. L'uscita di deviazione standard verrà alto dopo la ricezione del pacchetto scoppiato.
Il modulo fornisce informazioni diagnostiche digitali delle suoi condizioni di gestione e stato, compreso potere di trasmissione, la corrente di polarizzazione del laser, la temperatura del modulo e la tensione di rifornimento. I dati di calibratura e dell'allarme/soglia di allerta sono redatti e memorizzati nella memoria interna (EEPROM).
Questo modulo del ricetrasmettitore di SFP ha effettuato la prova del campionamento nell'ambito della maggior parte delle marche famose di router, i commutatori, server.
Il ricetrasmettitore permutabile caldo di GPON SFP è ideale per i collegamenti di comunicazione ottici della rete di passivo di gigabit del fornitore di servizi Internet (ISP) (GPON), altri collegamenti ottici.
Specificazione
| Nome di prodotto | Ricetrasmettitore di GPON OLT SFP | Tipo | Classe C++ |
| Tipo di forma | SFP | Tensione di alimentazione elettrica | +3.3V |
| Tipo del connettore | Simplex dello Sc | Max Distance | 20km |
| Gestione diagnostica (DDM) | Di sostegno | Tipo di media | fibra di singolo modo |
| Garanzia | di tre anni | Temperatura di funzionamento | -5~70°C/-40~85°C |
| Tasso di dati (TX) | 2.488Gbps | Tasso di dati (RX) | 1.244Gbps |
| Lunghezza d'onda (TX) | 1490nm | Lunghezza d'onda (RX) | 1310nm |
| Dissipazione di potere | <1> | Correnti totali (massimo) | 500mA |
| Tipo di LD | DFB | Tipo del palladio | APD |
| TX potenza di uscita (dBm) | +6.0~+10.0dBm | Sensibilità | < -32=""> |
| Rapporto di estinzione | >8.2dB | Saturazione del ricevitore | >-15dBm |
| Protocolli | SFF-8472, ITUT-984.2 | ||
Caratteristiche
Applicazione
Norme
| Caratteristiche del trasmettitore ottico | ||||||
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
| Potere lanciato (avg.) | PESCE GATTO | +6 | +7 | +10 | dBm | |
| Lunghezza d'onda di funzionamento | λC | 1480 | 1500 | nanometro | ||
| Larghezza spettrale (- 20dB) | ∆λ | 1 | nanometro | |||
| Rapporto laterale di soppressione di modo | SMSR | 30 | ||||
| Rapporto di estinzione | ER | 8,2 | dB | PRBS 223 - 1+72CID @2.488GBIT/S | ||
| Pena della dispersione e del trasmettitore | TDP | 1 | dB | Trasmetta su 20km SMF | ||
| Potenza di uscita ottico dopo che TX disattivano | PDIS | -39 | dBm | |||
| Diagramma dell'occhio dell'uscita | Soddisfacente rispetto a ITU-T G.984.2 | |||||
| Riflettanza del trasmettitore | -10 | dB | ||||
| Caratteristiche del ricevitore ottico | ||||||
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
| Lunghezza d'onda | λC | 1260 | 1360 | nanometro | ||
| Sensibilità del ricevitore | SEN | -32 | dBm | Note1 | ||
| Sovraccarico ottico dell'input di potere | SAT | -15 | dBm | Note1 | ||
| Gamma dinamica | 15 | dB | Figura 1 | |||
| Riflettanza del ricevitore | -15 | dB | ||||
Dimensione meccanica
Le dimensioni sono nei millimetri. Tutte le dimensioni sono ±0.2mm salvo specificazione contraria. (Unità: millimetro)
Informazioni di ordinazione - serie del GPON OLT SFP di Gigaopto (simplex dello Sc di DFB+APD):
| P/N | Descrizione | Classe | Tipo di Tx/Rx | Potere di Tx | Sensibilità di Rx | Temperatura |
| GTS-SGT21-20DCB | GPON OLT SFP | B+ | DFB/APD | +1.5~+5.0dBm | < -28=""> | COM |
| GTS-SGT21-20DIB | GPON OLT SFP | B+ | DFB/APD | +1.5~+5.0dBm | < -28=""> | Ind. |
| GTS-SGT21-20DCC | GPON OLT SFP | C+ | DFB/APD | +3.0~+7.0dBm | < -30=""> | COM |
| GTS-SGT21-20DIC | GPON OLT SFP | C+ | DFB/APD | +3.0~+7.0dBm | < -30=""> | Ind. |
| GTS-SGT21-20DCD | GPON OLT SFP | C++ | DFB/APD | +4.5~+10.0dBm | < -31=""> | COM |
| GTS-SGT21-20DID | GPON OLT SFP | C++ | DFB/APD | +4.5~+10.0dBm | < -31=""> | Ind. |
| GTS-SGT21-20DCE | GPON OLT SFP | C+++/D | DFB/APD | +6.0~+10.0dBm | < -32=""> | COM |
| GTS-SGT21-20DIE | GPON OLT SFP | C+++/D | DFB/APD | +6.0~+10.0dBm | < -32=""> | Ind. |
| Nota | OEM/ODM ha sostenuto, prego si sente libero per contattarci! | |||||
