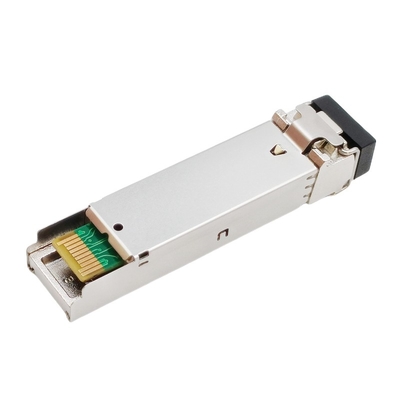

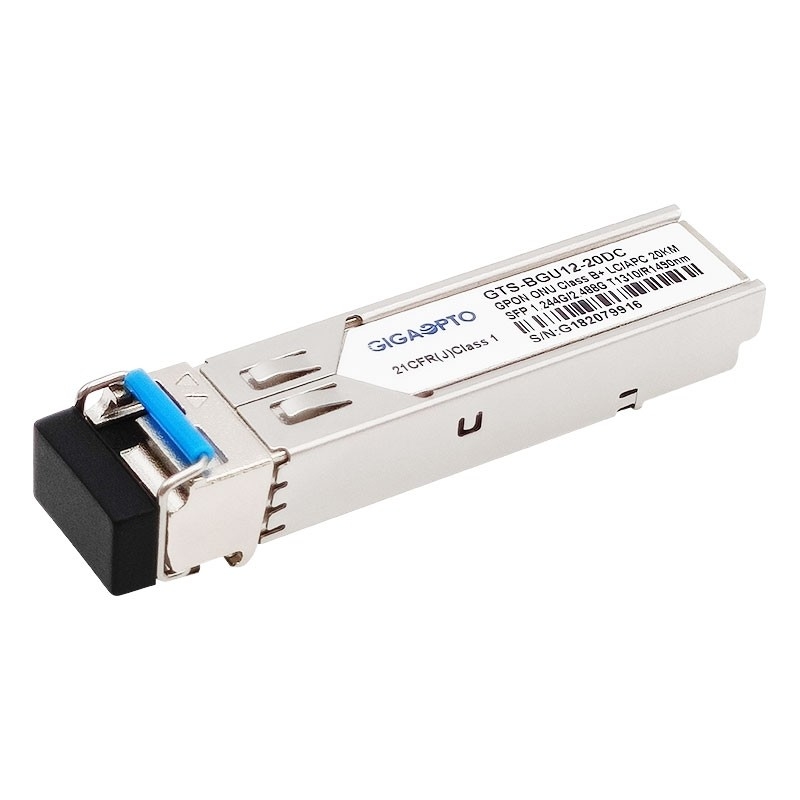

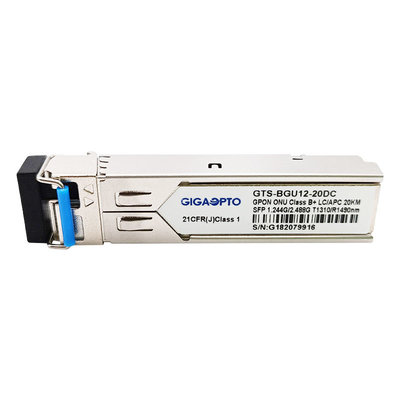

Modulo SMF Tx1310nm Rx1490nm LC APC del ricetrasmettitore della classe B+ GPON SFP di ONU

Modulo SMF Tx1310nm Rx1490nm LC APC del ricetrasmettitore della classe B+ GPON SFP di ONU
Modulo SMF Tx1310nm Rx1490nm LC APC del ricetrasmettitore della classe B+ GPON SFP di ONU Modulo SMF Tx1310nm Rx1490nm LC APC del ricetrasmettitore della classe B+ GPON SFP di ONU Modulo SMF Tx1310nm Rx1490nm LC APC del ricetrasmettitore della classe B+ GPON SFP di ONU Modulo SMF Tx1310nm Rx1490nm LC APC del ricetrasmettitore della classe B+ GPON SFP di ONU

Grande immagine :  Modulo SMF Tx1310nm Rx1490nm LC APC del ricetrasmettitore della classe B+ GPON SFP di ONU

Dettagli:
Luogo di origine: Shenzhen, Cina
Marca: Gigaopto
Certificazione: CE,FCC,RoHs, TUV,UL
Numero di modello: GTS-BGU12-20DC
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: negotiable
Imballaggi particolari: Singolo pacchetto, 10 o 20pcs per vassoio, 30 o 50 o 100pcs per scatola, 400 o 600pcs per cartone
Tempi di consegna: 1-5 giorni del lavoro
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 50,000pcs/month

Modulo SMF Tx1310nm Rx1490nm LC APC del ricetrasmettitore della classe B+ GPON SFP di ONU

descrizione
Nome dell'oggetto: Modulo di GPON ONU Imballaggio/tipo: SFP/classe B+
Tasso di dati: 1.244G_Upstream/2.488G_Downstream Lunghezza d'onda (TX/RX): 1310nm/1490nm
Distanza della fibra: 20km Tipo del connettore: Recipiente di LC APC
Parole chiavi: Recipiente del ricetrasmettitore LC/APC della classe B+ GPON ONU SFP
Evidenziare:

Ricetrasmettitore della classe B+ GPON SFP

,

Ricetrasmettitore di ONU GPON SFP

,

Ricetrasmettitore di Rx1490nm LC APC

Modulo del ricetrasmettitore di GPON ONU SFP

Recipiente del connettore della classe B+ LC APC

Compatibilità generica, PORTATA del CE del FCC di RoHS.





Descrizione



Questo modulo del ricetrasmettitore della classe B+ di GTS-BGU12-20DC GPON ONU SFP è progettato per la trasmissione ottica passiva Gigabit-capace della rete (GPON). Può totale appoggio l'applicazione della classe B+ ODN specificata dalla norma di ITU-T G.984.2 e dal ITU-T G.984.2 Amendent-2006.

Il modulo di trasmettitore utilizza un diodo laser di 1310nm DFB ed è pienamente compatibile con IEC60825 e CDRH classificano la 1 sicurezza dell'occhio. Contiene le funzioni dell'APC, un circuito della compensazione di temperatura per assicurare la conformità with il requisito G.984.2 alla temperatura di funzionamento, le immissioni dei dati e circuito di accoppiamento di CC o di CA.

La sezione del ricevitore usa un 1550nm imballato ermetico APD-TIA (APD con l'amplificatore di trans-impedenza) e un amplificatore di limitazione. Il APD converte il potere ottico in corrente elettrico e la corrente è trasformata a tensione dall'amplificatore dell'trans-impedenza. I segnali di dati differenziali di /DATA e di DATI CML sono prodotti dall'amplificatore di limitazione. Il APD-TIA è CA accoppiato all'amplificatore di limitazione tramite un filtro passa-basso.

Il modulo fornisce informazioni diagnostiche digitali delle suoi condizioni di gestione e stato, compreso potere di trasmissione, la corrente di polarizzazione del laser, la temperatura del modulo e la tensione di rifornimento. I dati di calibratura e dell'allarme/soglia di allerta sono redatti e memorizzati nella memoria interna (EEPROM).





Specificazione



Nome di prodotto Ricetrasmettitore di GPON ONU SFP Tipo Classe B+
Tecnologia d'imballaggio SFP Tensione di potere +3.3V
Connettore/polacco LC APC Lunghezza di collegamento del cavo 20km
DOM/DDM Supporto Tipo di media G.652 SMF
Garanzia 3 anni Temperatura di funzionamento COM. /Ind.
Dati Rate Upstream 1.244Gb/s Dati Rate Downstream 2.488Gb/s
Lunghezza d'onda concentrare (TX) 1310nm Lunghezza d'onda concentrare (RX) 1490nm
Dissipazione di potere < 1="">Corrente del rifornimento totale 300mA (massimo)
Tipo del trasmettitore Laser di DFB Tipo del ricevitore APD
Potere medio di TX +0.5~+5.0dBm Sensibilità del ricevitore < -28="">
Rapporto di estinzione > 9dB Sovraccarico >-8dBm
Protocolli MSA compiacente





Caratteristiche



  • Pacchetto di SFP con il recipiente di LC
  • 1.244Gbps, 1310nm il trasmettitore di trasferimento in burst
  • 2.488Gbps, ricevitore continuo di modo 1490nm
  • Laser non raffreddato di DFB ed alto rivelatore di sensibilità di APD
  • Sicurezza dei laser FDA e IEC60825-1 della classe 1 compiacente
  • Temperatura di caso di funzionamento: Norma: 0℃~+70℃/industria: -40℃~+85℃
  • Soddisfacente rispetto a ITU-T G.984.2 e a G.984.2 Amendent-2006
  • Soddisfacente rispetto alla specificazione di SFP MSA



Applicazione



  • Reti ottiche passive di gigabit (GPON)
  • FTTx



Norme



  • Aderisce ad accordo di Multi-fonte di SFP (MSA) SFF-8074i
  • Aderisce a ITU-T 984,2
  • Aderisce alla parte 15, la classe B del FCC 47 CFR
  • Aderisce del 24 giugno 2007 a FDA 21 CFR 1040,10 e 1040,11 eccezione fatta per le deviazioni conformemente a no. 50 dell'avviso del laser
  • Aderisce a SFF-8472
  • Compatibile con la classificazione Class2 di sensibilità di TR-NWT-000870 4,1 ESD.
  • Compatibile con Telcordia GR-468-CORE



Per più ricetrasmettitori di GPON ONU SFP, riferisca prego alla seguente forma

Serie del ricetrasmettitore di GPON ONU (dati RateTX-1.244G/RX-2.488G, lunghezza d'onda: TX1310nm/RX1490nm, classe B+, DFB+APD)



P/N Fattore forma Potere di Tx Sensibilità di Rx Interfaccia Temperatura
GTF-SGU12-20DC SFF 2x10 0.5~5.0dBm -28.0dBm SC/UPC COM.
GTF-SGU12-20DI SFF 2x10 0.5~5.0dBm -28.0dBm SC/UPC Ind.
GTF-UGU12-20DC SFF 2x10 0.5~5.0dBm -28.0dBm Treccia di SC/UPC COM.
GTF-UGU12-20DI SFF 2x10 0.5~5.0dBm -28.0dBm Treccia di SC/UPC Ind.
GTF-AGU12-20DC SFF 2x10 0.5~5.0dBm -28.0dBm Treccia di SC/APC COM.
GTF-AGU12-20DI SFF 2x10 0.5~5.0dBm -28.0dBm Treccia di SC/APC Ind.
GTS-SGU12-20DC SFP 0.5~5.0dBm -28.0dBm SC/UPC COM.
GTS-SGU12-20DI SFP 0.5~5.0dBm -28.0dBm SC/UPC Ind.
GTS-PGU12-20DC SFP 0.5~5.0dBm -28.0dBm SC/APC COM.
GTS-PGU12-20DI SFP 0.5~5.0dBm -28.0dBm SC/APC Ind.
GTS-BGU12-20DC SFP 0.5~5.0dBm -28.0dBm LC/APC COM.
GTS-BGU12-20DI SFP 0.5~5.0dBm -28.0dBm LC/APC Ind.
