Dettagli:
|
Nome di prodotto: | Ricetrasmettitore di GPON OLT SFP | Tipo: | Classe B+ |
---|---|---|---|
Tasso di dati: | TX-2.488/RX-1.244 | lunghezza d'onda: | TX-1490nm/RX-1310nm |
Distanza: | 20km | Interfaccia: | Sc semplice |
DDM: | Supporto | Parole chiavi: | Modulo della classe B+ GPON OLT SFP |
Evidenziare: | Ricetrasmettitore di OLT GPON SFP,ricetrasmettitore di 2.5G GPON SFP,ddm dello sfp |
Classe B+ (SMF, 1490nm-TX/1310nm-RX, 20km, Sc) del ricetrasmettitore di TX-2.5G/RX-1.25G GPON
Descrizione

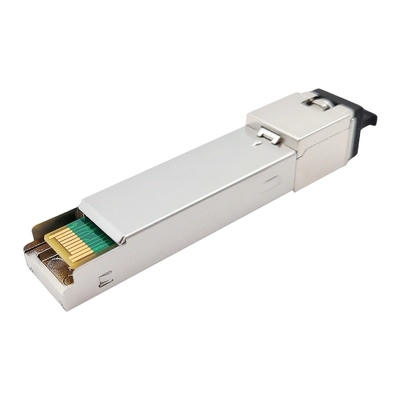

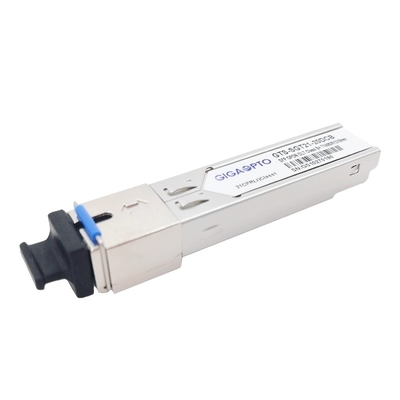

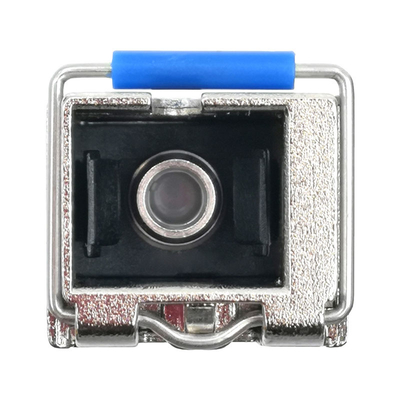

Il GTS-SGT21-20DCB Del GIGAOPTO è un modulo del ricetrasmettitore di rendimento elevato per le singole comunicazioni della fibra facendo uso di un trasmettitore del continuo-modo 1490nm e di un ricevitore del scoppio-modo 1310nm. È destinato per soddisfare le richieste della classe B+ del ITU G.984.2 della linea ottica le applicazioni del terminale (OLT).
Il trasmettitore di 1490nm DFB LD ha circuiti della compensazione di funzione e di temperatura di controllo di potere automatico (APC) per assicurare il rapporto ottico stabile dell'estinzione e di potere sopra tutta l'immagine di temperatura di funzionamento. Il trasmettitore incontra la sicurezza dell'occhio della classe 1 per norme di CDRH e di IEC60825. Il ricevitore ha un preamplificatore ermeticamente imballato di APD-TIA (amplificatore di trans-impedenza) e un amplificatore di limitazione con le uscite differenziali compatibili di LVPECL. Caratterizza un pacchetto scoppiato individua l'uscita (deviazione standard) che è LVTTL compatibile. L'uscita di deviazione standard verrà alto dopo la ricezione del pacchetto scoppiato.
Il modulo fornisce informazioni diagnostiche digitali delle suoi condizioni di gestione e stato, compreso potere di trasmissione, la corrente di polarizzazione del laser, la temperatura del modulo e la tensione di rifornimento. I dati di calibratura e dell'allarme/soglia di allerta sono redatti e memorizzati nella memoria interna (EEPROM).
Il modulo del ricetrasmettitore di SFP ha effettuato la prova del campionamento nell'ambito della maggior parte delle marche famose di router, i commutatori, server.
Il ricetrasmettitore permutabile caldo di GPON SFP è ideale per i collegamenti di comunicazione ottici della rete di passivo di gigabit del fornitore di servizi Internet (ISP) (GPON), altri collegamenti ottici.
Specificazione
Fattore forma | GPON SFP | Tensione di alimentazione elettrica | 3.3V |
Connettore/polacco | SC/UPC | Maxim Distance | 20km |
DDM | Di sostegno | Media | SMF |
Garanzia | 3 anni | Temperatura | /Industrial commerciale |
Tasso di dati di TX | 2.488Gbps | Tasso di dati di RX | 1.244Gbps |
Lunghezza d'onda di TX | 1490nm | Lunghezza d'onda di RX | 1310nm |
Consumo di energia | <1> | Corrente totale | 450mA |
Tipo del trasmettitore | DFB | Tipo del ricevitore | APD |
Potere ottico di TX | +1.5~+5.0dBm | Sensibilità di RX | < -28=""> |
Rapporto di estinzione | >8.2dB | Sovraccarico del ricevitore | >-8dBm |
Protocolli | SFF-8472, ITUT-984.2 |
Caratteristiche
Applicazione
Norme
Informazioni di ordinazione - serie del GPON OLT SFP di Gigaopto (simplex dello Sc di DFB+APD)
P/N | Tasso della data (Gb/s) | Lunghezza d'onda (nanometro) | Classe | Potere di Tx | Sensibilità di Rx | Temperatura |
GTS-SGT21-20DCB | TX-2.488/RX-1.244 | TX-1490nm/RX-1310nm | B+ | +1.5~+5.0dBm | < -28=""> | COM |
GTS-SGT21-20DIB | TX-2.488/RX-1.244 | TX-1490nm/RX-1310nm | B+ | +1.5~+5.0dBm | < -28=""> | Ind. |
GTS-SGT21-20DCC | TX-2.488/RX-1.244 | TX-1490nm/RX-1310nm | C+ | +3.0~+7.0dBm | < -30=""> | COM |
GTS-SGT21-20DIC | TX-2.488/RX-1.244 | TX-1490nm/RX-1310nm | C+ | +3.0~+7.0dBm | < -30=""> | Ind. |
GTS-SGT21-20DCD | TX-2.488/RX-1.244 | TX-1490nm/RX-1310nm | C++ | +4.5~+10.0dBm | < -31=""> | COM |
GTS-SGT21-20DID | TX-2.488/RX-1.244 | TX-1490nm/RX-1310nm | C++ | +4.5~+10.0dBm | < -31=""> | Ind. |
GTS-SGT21-20DCE | TX-2.488/RX-1.244 | TX-1490nm/RX-1310nm | C+++/D | +6.0~+10.0dBm | < -32=""> | COM |
GTS-SGT21-20DIE | TX-2.488/RX-1.244 | TX-1490nm/RX-1310nm | C+++/D | +6.0~+10.0dBm | < -32=""> | Ind. |
Nota | OEM/ODM ha sostenuto, prego si sente libero per contattarci! |
Compatibilità
Tutti i moduli ottici del ricetrasmettitore del GTS-SGT21-20DCB SFP di GIGAOPTO sono originario aperto, possono essere codificati per essere completamente - compatibili con i dispositivi delle marche popolari mondiali, per esempio HUAWEI MA5603T, HUAWEI MA5608T, HUAWEI MA5680T, HUAWEI MA5800T, ZTE ZXA10 C300, ZTE ZXA10 C320, ZTE C600, Alcatel-Lucent 7360, Nokia 7360, C-DATA, VSOL, BDCOM. Riferisca prego alla seguente tavola per la compatibilità dettagliata, prego si sentono libero per contattarci.
Marca/numero del pezzo compatibili corrispondenti | |||
Marca | Numero del pezzo | Marca | Numero del pezzo |
Gigaopto | GTS-SGT21-20DCB | Alcatel-Lucent | 3FE53441AA 01 |
Huawei | GPON-OLT-CLASS B+ | Nokia | 3FE53441ACAA |
ZTE | B+ classe GPON OLT | Calix | 100-01782 |
ZTE | 33030100152 | Dasan | MXK-GPON-SFP-B+-RSSI |
Ubiquiti | UF-GP-B+ | Cisco | SFP-GPON-B |
BDCOM | OLT-GSFP-B+ | Calix | 100-01836 |
Broadex | D24364-SSCB | SuperXon | SOGP4321-PSGB |
WTD | RTXM167-522 |
