Dettagli:
|
| Nome di prodotto: | Ricetrasmettitore di XGPON OLT XFP | Fattore forma: | XFP |
|---|---|---|---|
| Classe di ODN: | N2a | Dato ordine: | TX9.953G/RX2.488G |
| lunghezza d'onda: | TX1577nm/RX1270nm | Connettore: | Recipiente dello Sc UPC |
| Trasmettitore/ricevitore: | EML+APD | Sistemi diagnostici: | Di sostegno |
| Parole chiavi: | Modulo del ricetrasmettitore di XGPON OLT N2a XFP | ||
| Evidenziare: | modulo del ricetrasmettitore di 2.488G XFP,modulo del ricetrasmettitore di 1577nm XFP,XGPON OLT |
||

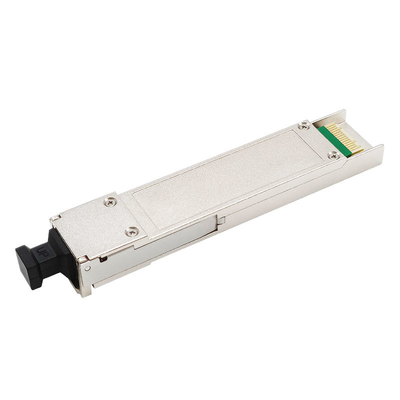

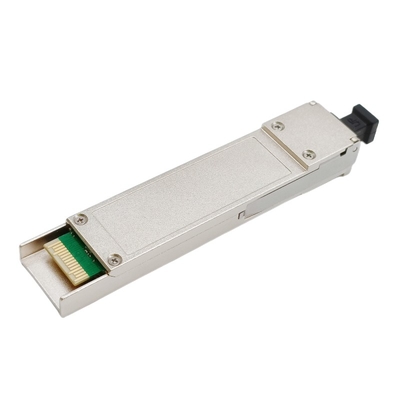

Ricetrasmettitore di XG-PON OLT XFP
Soddisfacente rispetto a ITU-T G.987.2, classe N2a
Singolo ricetrasmettitore del wdml della fibra con il recipiente dello Sc
tratta in discesa 9.953Gb/s e tratta in salita 2.488Gb/s
RoHS, CE, FCC, PORTATA
Descrizione

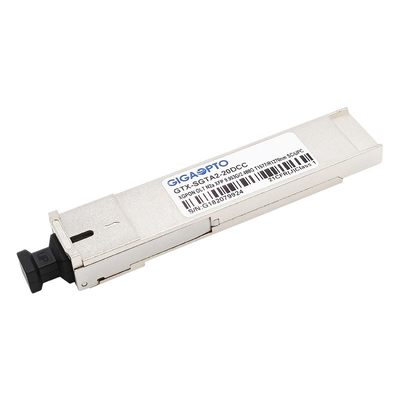

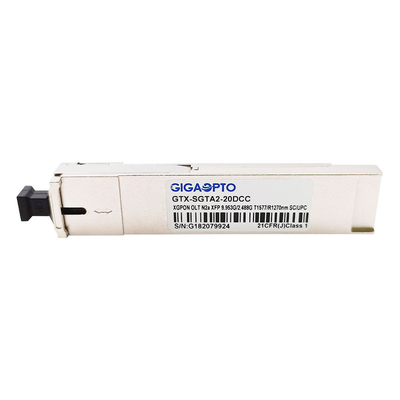

Il modulo del ricetrasmettitore del GTX-SGTA2-20DCC XGPON OLT di Gigaopto è progettato per la linea ottica il terminale (OLT) di applicazioni di XGPON con 9.953Gbps in a valle e 2.488Gbps in verso l'alto. È un modulo di rendimento elevato per le singole comunicazioni della fibra usando il trasmettitore 1577 del continuo-modo ed il ricevitore del scoppio-modo 1270nm.
La sezione del trasmettitore impiega un laser di EML 1577nm ed è laser della classe A 1 compiacente secondo la norma di sicurezza internazionale IEC-60825-1. Il ricevitore che la sezione impiega un preamplificatore integrato del rivelatore 1270nm (IDP) ha montato in un'intestazione ottica ed in un post-amplificatore di limitazione IC.
Adotta il pacchetto di XFP con il connettore del recipiente di SC/UPC. L'alimentazione elettrica è singola tensione +3,3.
Le funzioni di sistemi diagnostici di Digital sono disponibili, come specificato in SFF-8472, che fornisce al monitoraggio in tempo reale della temperatura del ricetrasmettitore, corrente di polarizzazione del laser, potere ottico, hanno ricevuto la tensione ottica di rifornimento del ricetrasmettitore e di potere.
Specificazione
| Prodotto | XGPON OLT XFP | Imballaggio | XFP |
| Tipo | XGPON OLT | Classe di ODN | N2a |
| Distanza | 20km | Interfaccia | Semplice - Sc UPC |
| Categoria di prodotto | Ricetrasmettitore di PON | Sistemi diagnostici | Di sostegno |
| Marca compatibile | Generico | Ambiente | Funzionamento: 0°C a 70°C |
| Garanzia | 36-month | stoccaggio: - 40~85°C | |
| Dati Rate Downstream | 9.953Gbps | Dati Rate Upstream | 2.488Gbps |
| Lunghezza d'onda (TX) | 1577nm | Lunghezza d'onda (RX) | 1270nm |
| Consumo di energia | <1> | Corrente del rifornimento totale | <500ma> |
| Componente ottica di TX | Laser di DFB EML | Componente ottica di RX | APD |
| Potere di TX (dBm) | 4~8dBm | Sensibilità di Rx | < -29=""> |
| Rapporto di estinzione | >8.2dB | Sovraccarico | >-9.0dBm |
| Protocolli | INF-8077i, ITU-T G.987.2 | ||
Caratteristiche
Applicazione
Norme
Informazioni di ordinazione dei nostri ricetrasmettitori di XGPON OLT
| P/N | Descrizione | Fattore forma | Velocità di trasferimento dati (Gb/s) | Lunghezza d'onda (nanometro) | Classe | Tipo di Tx/Rx | Potere di Tx | Sensibilità di Rx | Interfaccia | Temperatura |
| GTS-SGTA2-20DCB | Ricetrasmettitore di XG-PON OLT | SFP+ | TX 9.953G/RX 2.488G | TX1577nm/RX1270nm | N1 | EML/APD | 2~6dBm | -27.5dBm | SC/UPC | -5°C a 70°C |
| GTS-SGTA2-20DCC | Ricetrasmettitore di XG-PON OLT | SFP+ | TX 9.953G/RX 2.488G | TX1577nm/RX1270nm | N2a | EML/APD | 4~8dBm | -29.5dBm | SC/UPC | -5°C a 70°C |
| GTX-SGTA2-20DCB | Ricetrasmettitore di XG-PON OLT | XFP | TX 9.953G/RX 2.488G | TX1577nm/RX1270nm | N1 | EML/APD | 2~6dBm | -27.5dBm | SC/UPC | -5°C a 70°C |
| GTX-SGTA2-20DCC | Ricetrasmettitore di XG-PON OLT | XFP | TX 9.953G/RX 2.488G | TX1577nm/RX1270nm | N2a | EML/APD | 4~8dBm | -29.5dBm | SC/UPC | -5°C a 70°C |
