Dettagli:
|
| Nome di prodotto: | Ricetrasmettitore di XGPON OLT XFP | Fattore forma: | XFP |
|---|---|---|---|
| Classe di ODN: | N1 | Tasso di dati: | TX9.953Gbps/RX2.488Gbps |
| lunghezza d'onda: | TX1577nm/RX1270nm | Connettore: | SC UPC |
| LD/PD: | EML+APD | Sistemi diagnostici di Digital: | Di sostegno |
| Parole chiavi: | Ricetrasmettitore di XGPON OLT N1 XFP | ||
| Evidenziare: | Ricetrasmettitore di XFP GPON SFP,Ricetrasmettitore di XGPON GPON SFP,Modulo del ricetrasmettitore di RX1270nm XFP |
||

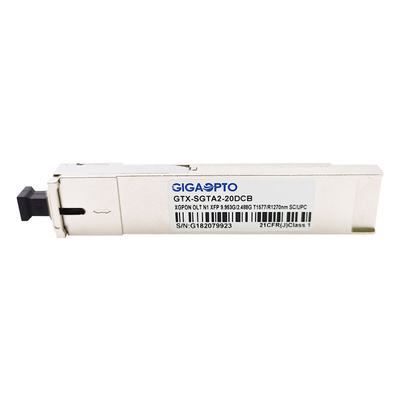

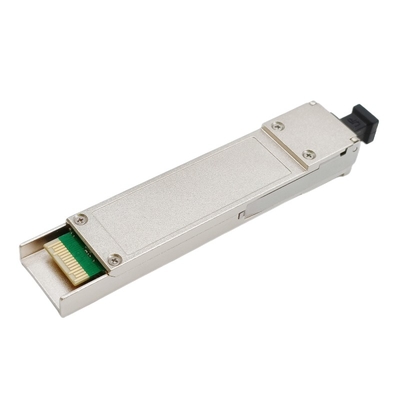

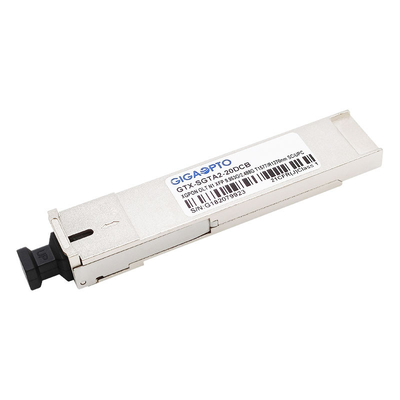

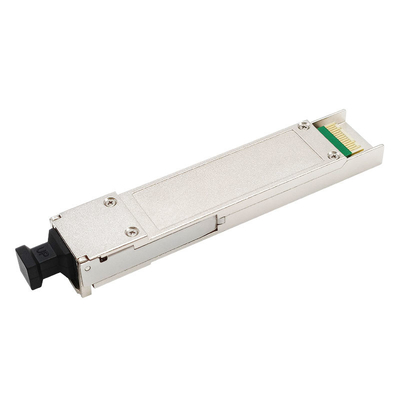

Ricetrasmettitore di XG-PON OLT XFP
Soddisfacente rispetto a ITU-T G.987.2, classe N1
Ricetrasmettitore bidirezionale della singola fibra con il recipiente di SC/UPC
9.953Gb/s a valle e 2.488Gb/s a monte
RoHS, CE, FCC, PORTATA
Descrizione
Questo modulo del ricetrasmettitore della fibra dello Sc UPC di GTX-SGTA2-20DCB XGPON OLT N1 XFP è progettato per la linea ottica il terminale (OLT) di XGPON con 9.953Gbps in a valle e 2.488Gbps in verso l'alto usando il trasmettitore 1577 del continuo-modo ed il ricevitore del scoppio-modo 1270nm.
La sezione del trasmettitore utilizza un laser di EML 1577nm ed è laser della classe A 1 compiacente secondo la norma di sicurezza internazionale IEC-60825-1. La sezione del ricevitore usa i 1270 integrati il preamplificatore del rivelatore che di nanometro (IDP) ha montato in un'intestazione ottica ed in un post-amplificatore di limitazione IC.
Adotta il pacchetto di XFP con il connettore del recipiente di SC/UPC. L'alimentazione elettrica è singola tensione +3,3.
Le funzioni di sistemi diagnostici di Digital sono disponibili, come specificato in SFF-8472, che fornisce al monitoraggio in tempo reale della temperatura del ricetrasmettitore, corrente di polarizzazione del laser, potere ottico, hanno ricevuto la tensione ottica di rifornimento del ricetrasmettitore e di potere.
Specificazione
| Nome di prodotto | XG-PON OLT XFP | Fattore forma | XFP |
| Tipo | XG-PON OLT | Classe di ODN | N1 |
| Distanza | 20km | Tipo del connettore | Simplex - SC/UPC |
| Categoria di prodotto | Ricetrasmettitore di PON | DOM/DDM | Di sostegno |
| Compatibilità | Generico | Ambiente | Funzionamento: 0°C a 70°C |
| Tempo della garanzia | di tre anni | stoccaggio: - 40~85°C | |
| Velocità di trasmissione TX | 9.953Gbps | Velocità di trasmissione RX | 2.488Gbps |
| Lunghezza d'onda (TX) | 1577nm | Lunghezza d'onda (RX) | 1270nm |
| Dissipazione di potere | <1> | Corrente del rifornimento totale | <500ma> |
| Trasmettitore | DFB EML | Ricevitore | APD |
| TX potenza di uscita (dBm) | 2~6dBm | Sensibilità di Rx | < -27=""> |
| Rapporto di estinzione | >8.2dB | Sovraccarico | >-7.0dBm |
| Protocolli | INF-8077i, ITU-T G.987.2 | ||
Caratteristiche
Applicazione
Norme
Informazioni di ordinazione dei nostri ricetrasmettitori di XGPON OLT:
| P/N | Descrizione | Fattore forma | Tasso di dati (Gb/s) | Lunghezza d'onda (nanometro) | Classe | Tipo di Tx/Rx | Potere di Tx | Sensibilità di Rx | Interfaccia | Temperatura |
| GTS-SGTA2-20DCB | Ricetrasmettitore di XG-PON OLT | SFP+ | TX 9.953G/RX 2.488G | TX1577nm/RX1270nm | N1 | EML/APD | 2~6dBm | -27.5dBm | SC/UPC | -5°C a 70°C |
| GTS-SGTA2-20DCC | Ricetrasmettitore di XG-PON OLT | SFP+ | TX 9.953G/RX 2.488G | TX1577nm/RX1270nm | N2a | EML/APD | 4~8dBm | -29.5dBm | SC/UPC | -5°C a 70°C |
| GTX-SGTA2-20DCB | Ricetrasmettitore di XG-PON OLT | XFP | TX 9.953G/RX 2.488G | TX1577nm/RX1270nm | N1 | EML/APD | 2~6dBm | -27.5dBm | SC/UPC | -5°C a 70°C |
| GTX-SGTA2-20DCC | Ricetrasmettitore di XG-PON OLT | XFP | TX 9.953G/RX 2.488G | TX1577nm/RX1270nm | N2a | EML/APD | 4~8dBm | -29.5dBm | SC/UPC | -5°C a 70°C |
