Dettagli:
|
| Categoria di prodotto: | Modulo di PON | Tipo: | XGPON ONU |
|---|---|---|---|
| Imballaggio/classe: | SFP+/N2a | Dato ordine: | Tx_2.488G /Rx_ 9.953G |
| Lunghezza d'onda (TX/RX): | 1270nm/1577nm | Componenti: | DFB/APD |
| Connettore: | Recipiente di SC/UPC | DDM: | Di sostegno |
| Parole chiavi: | Modulo del ricetrasmettitore di XGPON ONU N2a SFP+ | ||
| Evidenziare: | Ricetrasmettitore generico di GPON SFP,Ricetrasmettitore di N2a GPON SFP,SFP+ XGPON ONU |
||

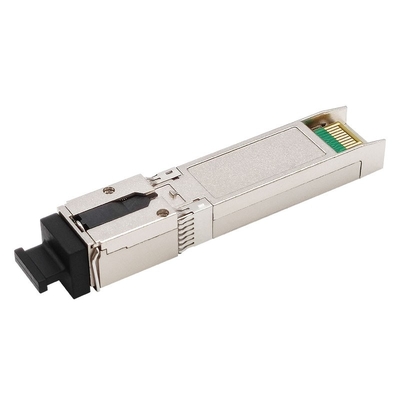

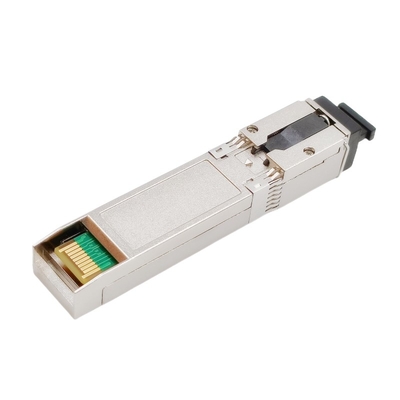

Ricetrasmettitore di XGPON ONU SFP+
Soddisfacente rispetto alla classe di ITU-TG.987.2 XGPON N2a
Singolo ricetrasmettitore di bidi della fibra
2.48832Gb/s a monte e 9.95328Gb/s a valle
RoHS, CE, FCC, RAGGIUNGE compiacente
Descrizione

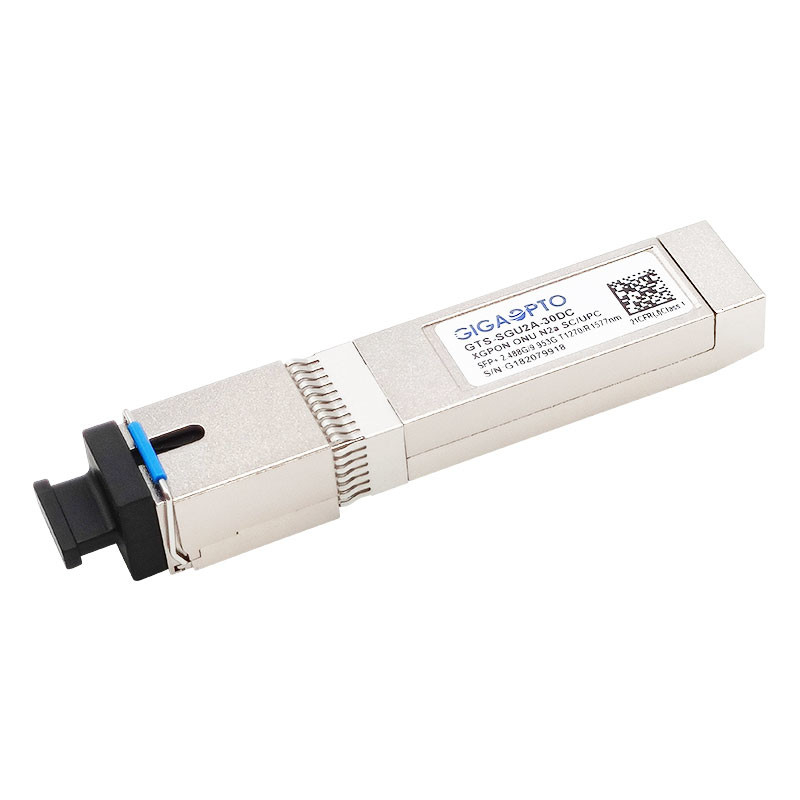

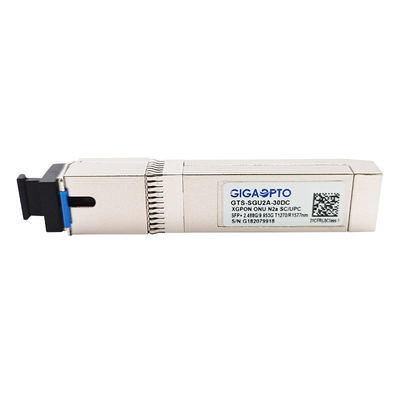

Il ricetrasmettitore del GTS-SGU2A-30DC XGPON ONU N2a SFP+ del Gigaopto è progettato per fibra punto--multipunto (P2MP) alle applicazioni della casa (FTTH), di affari o del bordo (FTTx) con 9.95328Gbps in a valle e 2.48832Gbps in verso l'alto. È un modulo di rendimento elevato per le singole comunicazioni della fibra usando il trasmettitore del scoppio-modo 1270nm ed il ricevitore del continuo-modo 1577nm.
La sezione del trasmettitore utilizza un laser di 1270nm DFB ed è laser della classe A 1 compiacente secondo la norma di sicurezza internazionale IEC-60825-1. Il ricevitore che la sezione utilizza un preamplificatore integrato del rivelatore 1577nm (IDP) ha montato in un'intestazione ottica e un'interfaccia di limitazione dell'post-amplificatore IC.CML è usata per gli ingressi differenziali e le uscite. Un'interfaccia di logica e di controllo di LVTTL semplifica l'interfaccia a circuiti esterni.
È pienamente compatibile con le norme di SFP+ MSA, di SFF-8432, di SFF-8472 e di RoHS.
Specificazione
| Marca | Generico | Tipo di forma | SFP+ |
| Tipo | XGPON ONU | Velocità pungente (GBP) | 2.488G/9.953G |
| Trasmissione | 20km | Connettore | SC UPC |
| Categoria di prodotto | PON SFP | Sistema diagnostico | Di sostegno |
| Classe | N2a | Temperatura di caso di funzionamento | Norma: - 5 a 70°C |
| Tempo della garanzia | 3 anni | Industriale: -40~85°C | |
| Tasso di dati TX | 2.488Gbps | Tasso di dati RX | 9.953Gbps |
| Lunghezza d'onda (TX) | 1270nm | Lunghezza d'onda (RX) | 1577nm |
| Dissipazione di potere | <1> | Corrente del rifornimento totale | <450ma> |
| Tipo del trasmettitore | Laser di DFB | Tipo del ricevitore | APD-TIA |
| TX potenza di uscita | 4~9dBm | Sensibilità di Rx | < -28=""> |
| Rapporto di estinzione | >8.2dB | Sovraccarico | >-8dBm |
| Protocolli | XG-PON | ||
Informazioni di ordinazione
| Divisorio. Nessun | Specifiche | |||||
| Pacchetto | Tasso di dati | P_DOWN | LOS/SD | Impiegati. | Portata | |
| (GBP) | (Pin 9) | (Pin 8) | (°C) | (chilometro) | ||
| GTS-SGU2A-30DCJ | SFP+ | Tx 2,488/Rx 9,953 | Con | Deviazione standard | -5~70 | 20 |
| GTS-SGU2A-30DCK | SFP+ | Tx 2,488/Rx 9,953 | Senza | Deviazione standard | -5~70 | 20 |
| GTS-SGU2A-30DIJ | SFP+ | Tx 2,488/Rx 9,953 | Con | Deviazione standard | -40~85 | 20 |
| GTS-SGU2A-30DIK | SFP+ | Tx 2,488/Rx 9,953 | Senza | Deviazione standard | -40~85 | 20 |
| GTS-SGU2A-30DCM | SFP+ | Tx 2,488/Rx 9,953 | Con | LOS | -5~70 | 20 |
| GTS-SGU2A-30DCN | SFP+ | Tx 2,488/Rx 9,953 | Senza | LOS | -5~70 | 20 |
| GTS-SGU2A-30DIM | SFP+ | Tx 2,488/Rx 9,953 | Con | LOS | -40~85 | 20 |
| GTS-SGU2A-30DIN | SFP+ | Tx 2,488/Rx 9,953 | Senza | LOS | -40~85 | 20 |
Caratteristiche
Applicazione
Norme
Profilo del pacchetto
Le dimensioni sono nei millimetri. Tutte le dimensioni sono ±0.1mm salvo specificazione contraria. (Unità: millimetro)
