Dettagli:
|
| Nome dell'oggetto: | GPON ONU SFP | Fattore forma: | SFP |
|---|---|---|---|
| Categoria: | Classe B+ | Di velocità di trasferimento di bit: | 1.244G_TX/2.488G_RX |
| Lunghezza d'onda (TX/RX): | 1310nm/1490nm | Distanza: | 20km |
| Interfaccia: | Recipiente dello Sc UPC | DDM/DOM: | Di sostegno |
| Parole chiavi: | Ricetrasmettitore della classe B+ SFP di GPON ONU, GPON Ontario B+ SFP | ||
| Evidenziare: | ricetrasmettitore di 1490nm RX GPON SFP,ricetrasmettitore di 1310nm TX GPON SFP,Classe B+ di ONU Ontario |
||

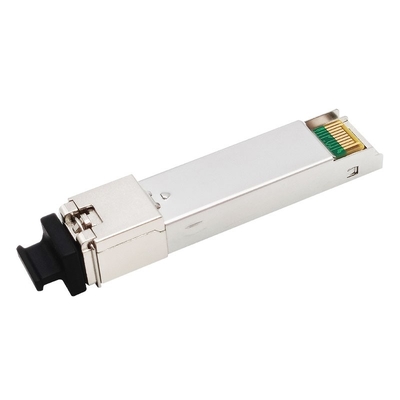

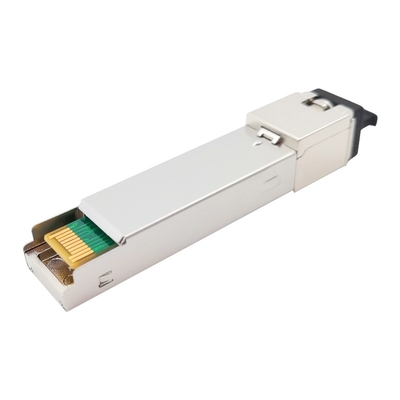

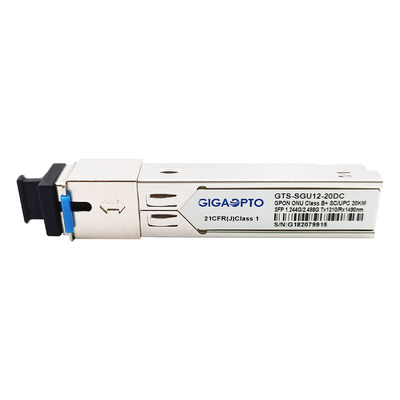

Modulo TX1.244G/RX2.488G (1310nm_TX/1490nm_RX, Sc UPC, 20chilometri DDM) del ricetrasmettitore della classe B+ GPON ONU/ONT SFP
Descrizione
Questo modulo del ricetrasmettitore dello Sc UPC della classe B+ GPON ONU/ONT SFP di GTS-SGU12-20DC è progettato per le applicazioni di basso costo P2MP FTTx. Può totale appoggio l'applicazione della classe B+ ODN specificata dalla norma di ITU-T G.984.2 e dal ITU-T G.984.2 Amendent-2006.
Il modulo di trasmettitore utilizza un diodo laser di DFB ed è pienamente compatibile con IEC60825 e CDRH classificano la 1 sicurezza dell'occhio. Contiene le funzioni dell'APC, un circuito della compensazione di temperatura per assicurare la conformità with il requisito G.984.2 al funzionamento
temperatura, immissioni dei dati e circuito di accoppiamento di CC o di CA.
La sezione del ricevitore utilizza un APD-TIA imballato ermetico (APD con l'amplificatore di trans-impedenza) e un amplificatore di limitazione. Il APD converte il potere ottico in corrente elettrico e la corrente è trasformata a tensione dall'amplificatore dell'trans-impedenza. I segnali di dati differenziali di /DATA e di DATI CML sono prodotti dall'amplificatore di limitazione. Il APD-TIA è CA accoppiato all'amplificatore di limitazione tramite un filtro passa-basso.
Le funzioni di sistemi diagnostici di Digital sono disponibili, come specificato in SFF-8472, che fornisce al monitoraggio in tempo reale della temperatura del ricetrasmettitore, corrente di polarizzazione del laser, potere ottico, hanno ricevuto la tensione ottica di rifornimento del ricetrasmettitore e di potere.
Ogni modulo del ricetrasmettitore di GPON SFP ha effettuato la prova del campionamento nell'ambito della maggior parte delle marche famose di router, i commutatori, server.
Specificazione
| Tipo di prodotto | GPON ONU SFP | Categoria | Classe B+ |
| Fattore forma | SFP | Tensione di potere | +3.3V |
| Interfaccia | SC/UPC | Max Reach | 20km |
| DOM | Supporto | Tipo di cavo | G.652 SMF |
| Garanzia | di tre anni | Gamma di temperature | COM. /Ind. |
| Di velocità di trasferimento di bit (TX) | 1.244Gbps | Di velocità di trasferimento di bit (RX) | 2.488Gbps |
| Lunghezza d'onda (TX) | 1310nm | Lunghezza d'onda (RX) | 1490nm |
| Dissipazione di potere | <1> | Corrente del rifornimento totale | 300mA |
| Tipo del trasmettitore | Laser di DFB | Tipo del ricevitore | APD |
| Potere medio di TX | +0.5~+5.0dBm | Ricevi la sensibilità | < -28=""> |
| Rapporto di estinzione | >10dB | Sovraccarico di RX | >-8dBm |
| Protocolli | MSA compiacente, ITU-T 984,2 | ||
Informazioni di ordinazione
| Divisorio. Nessun | Ricetrasmettitore di specificazioni-GPON ONU SMF | |||||
| Pacchetto | Trasferimento in burst di TX | LOS/SD | Temperatura | Classe | DDM | |
| GTS-SGU12-20DC | SFP | A basso livello permetta a TX | RX_SD | -5~70 | B+ | Y |
| GTS-SGU12-20DI | SFP | A basso livello permetta a TX | RX_SD | -40~85 | B+ | Y |
| GTS-SGU12-20DCH | SFP | L'alto livello permette a TX | RX_SD | -5~70 | B+ | Y |
| GTS-SGU12-20DIH | SFP | L'alto livello permette a TX | RX_SD | -40~85 | B+ | Y |
| GTS-SGU12-20DCM | SFP | A basso livello permetta a TX | RX_LOS | -5~70 | B+ | Y |
| GTS-SGU12-20DIM | SFP | A basso livello permetta a TX | RX_LOS | -40~85 | B+ | Y |
| GTS-SGU12-20DCN | SFP | L'alto livello permette a TX | RX_LOS | -5~70 | B+ | Y |
| GTS-SGU12-20DIN | SFP | L'alto livello permette a TX | RX_LOS | -40~85 | B+ | Y |
Caratteristiche
Applicazione
Norme
Profilo del pacchetto
Le dimensioni sono nei millimetri. Tutte le dimensioni sono ±0.1mm salvo specificazione contraria. (Unità: millimetro)
Per più ricetrasmettitori di GPON ONU SFP, riferisca prego alla seguente forma
Serie del ricetrasmettitore di GPON ONU (dati RateTX-1.244G/RX-2.488G, lunghezza d'onda: TX1310nm/RX1490nm, classe B+, DFB+APD)
| P/N | Fattore forma | Potere di Tx | Sensibilità di Rx | Interfaccia | Temperatura |
| GTF-SGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC/UPC | COM. |
| GTF-SGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC/UPC | Ind. |
| GTF-UGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | Treccia di SC/UPC | COM. |
| GTF-UGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | Treccia di SC/UPC | Ind. |
| GTF-AGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | Treccia di SC/APC | COM. |
| GTF-AGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | Treccia di SC/APC | Ind. |
| GTS-SGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | SC/UPC | COM. |
| GTS-SGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | SC/UPC | Ind. |
| GTS-PGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | SC/APC | COM. |
| GTS-PGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | SC/APC | Ind. |
| GTS-BGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | LC/APC | COM. |
| GTS-BGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | LC/APC | Ind. |
