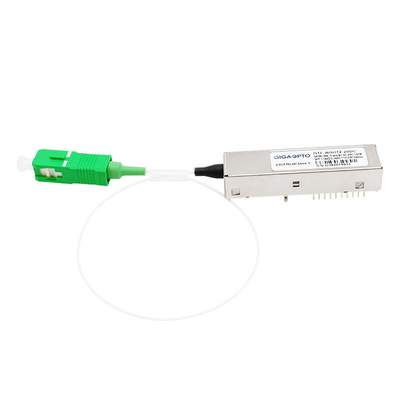

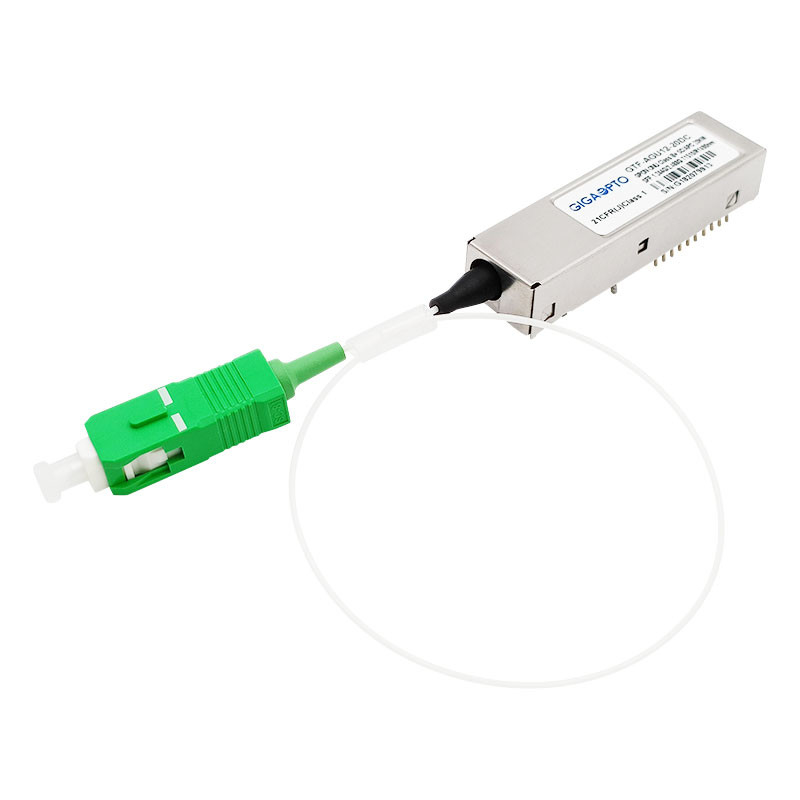

Modulo dello Sc della treccia della classe B+ SFF 2x10 APC di GPON ONU

Classe B+ di GPON ONU

TX scoppiato 1310nm 1.244G/RX 1490nm 2.488G

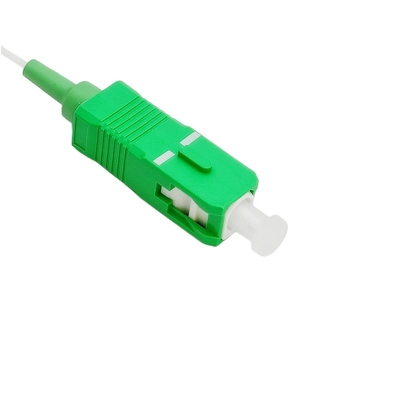

Connettore della treccia di SC/APC

Conformità di RoHS

Descrizione

Il modulo del ricetrasmettitore della treccia della classe B+ GPON ONU SFF 2x10 SCAPC del GTF-AGU12-20DC di Gigaopto è progettato per le applicazioni di basso costo P2MP FTTx. Può totale appoggio l'applicazione della classe B+ ODN specificata dalla norma di ITU-T G.984.2 e dal ITU-T G.984.2 Amendent-2006.

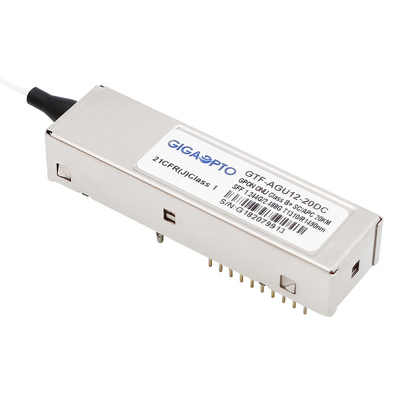

Il ricetrasmettitore di GPON ONU è imballato di piccolo fattore forma 2x10 con il connettore della treccia dello Sc APC.

Il modulo consiste di un laser non raffreddato di 1310nm DFB, di un preamplificatore di InGaAs e di un filtro da WDM in un sotto-insiem'ottico alto-integrato. Trasmette 1.244Gbps a 1310nm nel trasferimento in burst e riceve 2.488Gbps a 1490nm nel modo continuo.

Il modulo fornisce informazioni diagnostiche digitali delle suoi condizioni di gestione e stato, compreso potere di trasmissione, la corrente di polarizzazione del laser, la temperatura del modulo e la tensione di rifornimento. I dati di calibratura e dell'allarme/soglia di allerta sono redatti e memorizzati nella memoria interna (EEPROM).

Ogni modulo del ricetrasmettitore di GPON SFP ha effettuato la prova del campionamento nell'ambito della maggior parte delle marche famose di router, i commutatori, server.

Specificazione

Informazioni di ordinazione

Caratteristiche

• Programmazioni dei dati bidirezionali della singola fibra
• trasmettitore del laser di 1310nm DFB e ricevitore 1490nm
• trasmissione di trasferimento in burst 1.244Gbps
• ricevitore continuo di modo 2.488Gbps
• Pacchetto di SFF 2x10 con il connettore della treccia di SC/APC
• Singola alimentazione elettrica 3.3V
• Interfaccia di controllo diagnostico di Digital
• Fornisca il segnale di trasferimento in burst di TX individuano la funzione
• Allarme dell'errore del laser del trasmettitore di LVTTL
• EMI bassa e protezione eccellente di ESD
• Classe io norma di sicurezza dei laser IEC-60825 compiacente
• Conformità RoHS6

Applicazione

• Reti ottiche passive di gigabit (GPON)
• FTTX

Norme

• Aderisce ad accordo di Multi-fonte di SFP (MSA) SFF-8074i
• Aderisce a ITU-T G.984.2
• Aderisce alla parte 15, la classe B del FCC 47 CFR
• Aderisce del 24 giugno 2007 a FDA 21 CFR 1040,10 e 1040,11 eccezione fatta per le deviazioni conformemente a no. 50 dell'avviso del laser
• Aderisce a SFF-8472
• Compatibile con la classificazione Class2 di sensibilità di TR-NWT-000870 4,1 ESD.
• Compatibile con Telcordia GR-468-CORE

Profilo del pacchetto

Per più ricetrasmettitori di GPON ONU SFP, riferisca prego alla seguente forma

Serie del ricetrasmettitore di GPON ONU (tasso di dati TX-1.244G/RX-2.488G, lunghezza d'onda: TX1310nm/RX1490nm, classe B+, DFB+APD)
