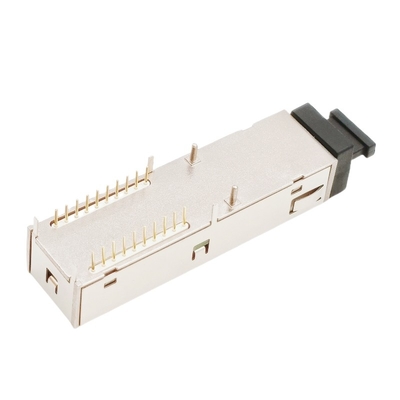

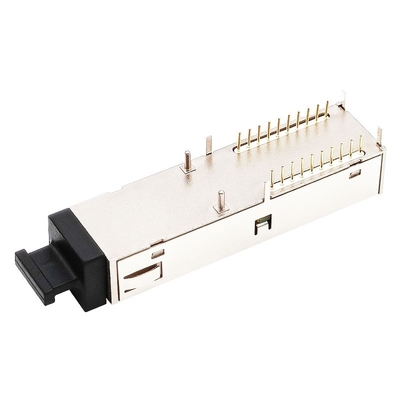

Scoppio TX 1310nm 1.244G RX 1490nm 2.488G del recipiente dello Sc UPC del ricetrasmettitore SFF 2x10 della classe B+ GPON ONU

Classe B+ ONU per GPON

Ricetrasmettitore bidirezionale di WDM della singola fibra

1.244Gbps a monte e 2.488Gbps a valle

Compatibile pieno di 100% con i dispositivi ospite della corrente principale

Descrizione

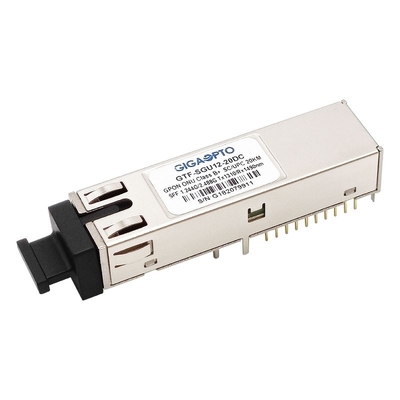

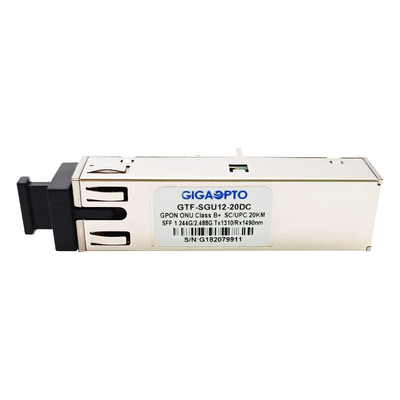

Questo modulo del ricetrasmettitore del recipiente della classe B+ SFF 2x10 SCUPC di GTF-SGU12-20DC GPON ONU è progettato per le applicazioni di basso costo P2MP (punto-multipunto) FTTx. Può totale appoggio l'applicazione della classe B+ ODN specificata dalla norma di ITU-T G.984.2 e dal ITU-T G.984.2 Amendent-2006.

Questo ricetrasmettitore di GPON ONU B+ è imballato di piccolo fattore forma 2x10 con un connettore del recipiente dello Sc UPC.

Il modulo di GPON ONU SFP consiste del preamplificatore non raffreddato del laser, di InGaAs di 1310nm DFB e di un filtro da WDM in un sotto-insiem'ottico alto-integrato. Trasmette 1.244Gbps a 1310nm nel scoppio-modo e riceve 2.488Gbps a 1490nm nel continuo-modo. Questo ricetrasmettitore è prodotto del laser della classe 1 che aderisce all'IEC 60825-1 ed all'IEC 60825-2 ed è ROHS-6 compiacente.

Le caratteristiche eccellenti di EMI e di contabilità elettromagnetica di garanzie metalliche del pacchetto, che completamente risponde alle norme pertinenti internazionali.

Le funzioni di sistemi diagnostici di Digital sono disponibili, come specificato in SFF-8472, che fornisce al monitoraggio in tempo reale della temperatura del ricetrasmettitore, corrente di polarizzazione del laser, potere ottico, hanno ricevuto la tensione ottica di rifornimento del ricetrasmettitore e di potere.

Specificazione

Informazioni di ordinazione

Caratteristiche

• Programmazioni dei dati bidirezionali della singola fibra
• trasmettitore del laser di 1310nm DFB e ricevitore 1490nm
• trasmissione di trasferimento in burst 1.244Gbps
• ricevitore continuo di modo 2.488Gbps
• Pacchetto di SFF 2x10 con l'interfaccia ottica del recipiente bidirezionale dello Sc
• Singola alimentazione elettrica 3.3V
• La funzione di controllo diagnostica di Digital ha implementato
• Calibratura interna
• EMI bassa e protezione eccellente di ESD
• Classe io norma di sicurezza dei laser IEC-60825 compiacente
• Gamma di temperatura di funzionamento: 0^Oc ~+70oC o -40^Oc ~+85oC
• Conformità RoHS6

Applicazione

• Reti ottiche passive di gigabit (GPON)
• FTTX
• Altri collegamenti ottici

Norme

• Aderisce ad accordo di Multi-fonte di SFP (MSA) SFF-8074i
• Aderisce a ITU-T G.984.2
• Aderisce a SFF-8472
• Aderisce alla parte 15, la classe B del FCC 47 CFR
• Aderisce del 24 giugno 2007 a FDA 21 CFR 1040,10 e 1040,11 eccezione fatta per le deviazioni conformemente a no. 50 dell'avviso del laser

Profilo del pacchetto

Le dimensioni sono nei millimetri. Tutte le dimensioni sono ±0.1mm salvo specificazione contraria. (Unità: millimetro)

Per più ricetrasmettitori di GPON ONU SFP, riferisca prego alla seguente forma

Serie del ricetrasmettitore di GPON ONU (dati RateTX-1.244G/RX-2.488G, lunghezza d'onda: TX1310nm/RX1490nm, classe B+, DFB+APD)
