Dettagli:
|
| Nome di prodotto: | Ricetrasmettitore di GPON SFP | Tipo: | Classe D 8dBm |
|---|---|---|---|
| Tasso di dati (Gb/s): | TX2.5Gb/s/RX1.25Gb/s | lunghezza d'onda: | 1490nm-TX/1310nm-RX |
| Connettore: | Sc semplice | Sistema diagnostico: | Di sostegno |
| Parole chiavi: | modulo del ricetrasmettitore della classe D GPON OLT SFP di +8dBm | ||
| Evidenziare: | Ricetrasmettitore di SFP GPON OLT,Ricetrasmettitore di DDM GPON OLT,moduli ottici 8dBm |
||

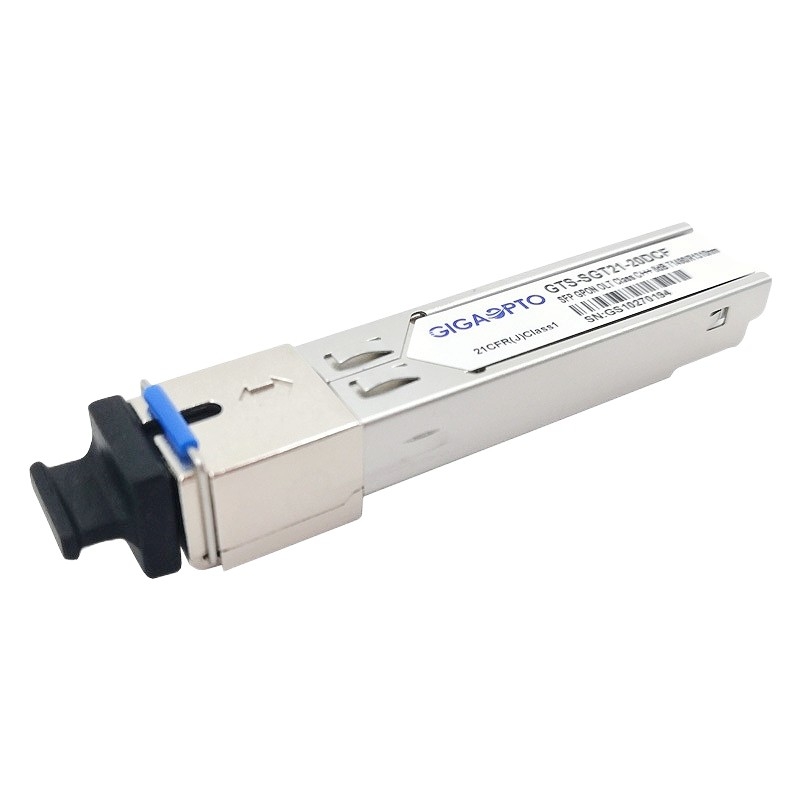

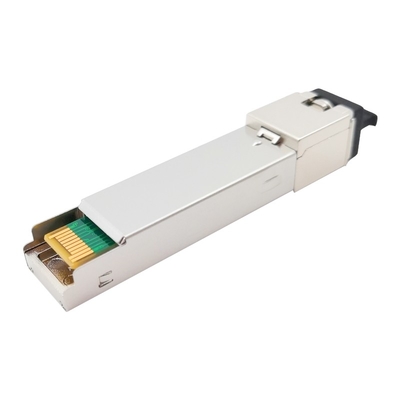

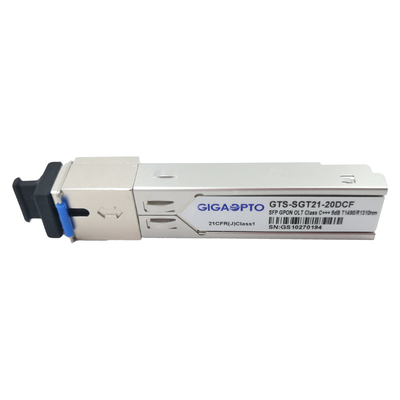

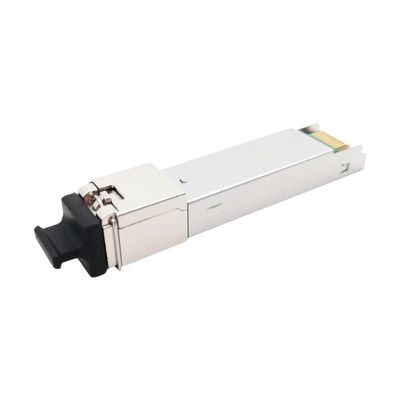

Numero del pezzoGTS-SGT21-20DCF deimoduli delricetrasmettitore deldBm di potere 8 della classe D TXdi GPON OLT SFP
Descrizione
Questo potere GPON OLT SFP di 8dBm Tx è in pieno soddisfacente rispetto ai requisiti della classe D/C+++ del ITU G.984.2 della linea ottica le applicazioni del terminale (OLT) con 1.244Gbps a monte e 2.488Gbps a valle.
Questo modulo d'imballaggio di GPON D SFP consiste 1490nm del ricevitore del trasmettitore del continuo-modo 2.488Gbps DFB, 1310nm del scoppio-modo 1.244Gbps APD, preamplificatore e filtro da WDM in un sotto-insiem'ottico alto-integrato. È prodotto del laser della classe A 1 aderire all'IEC 60825-1 ed all'IEC 60825-2 ed è MSA SFP, SFF-8472 e ROHS6 compiacenti.
Specificazione
| Nome di prodotto | Modulo di GPON OLT SFP | Tipo della classe | Classe D/C+++ |
| Imballaggio | SFP | Tensione di alimentazione elettrica | +3.3V |
| Connettore | Simplex dello Sc | Portata massima | 20km |
| DDM/DOM | Di sostegno | Tipo della fibra | fibra di singolo modo |
| Garanzia | 3 anni | Temperatura di funzionamento | -5~70°C/-40~85°C |
| Tasso di dati (TX) | 2.488Gbps | Tasso di dati (RX) | 1.244Gbps |
| Lunghezza d'onda (TX) | 1490nm | Lunghezza d'onda (RX) | 1310nm |
| Consumo di energia | <1> | Corrente totale | 450mA (massimo) |
| Trasmettitore | DFB | Ricevitore | APD |
| Di TX potere fuori (dBm) | +6.0~+10.0dBm | Sensibilità di RX | < -32=""> |
| Ext. Ratio | >8.2dB | Sovraccarico del ricevitore | >-15dBm |
| Protocolli | SFF-8472, ITUT-984.2 | ||
Caratteristiche
Applicazione
Norme
| Caratteristiche del trasmettitore ottico | ||||||
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
| Potere lanciato (avg.) | PESCE GATTO | +6 | +8 | +10 | dBm | |
| Lunghezza d'onda di funzionamento | λC | 1480 | 1500 | nanometro | ||
| Larghezza spettrale (- 20dB) | ∆λ | 1 | nanometro | |||
| Rapporto laterale di soppressione di modo | SMSR | 30 | ||||
| Rapporto di estinzione | ER | 8,2 | dB | PRBS 223 - 1+72CID @2.488GBIT/S | ||
| Pena della dispersione e del trasmettitore | TDP | 1 | dB | Trasmetta su 20km SMF | ||
| Potenza di uscita ottico dopo che TX disattivano | PDIS | -39 | dBm | |||
| Diagramma dell'occhio dell'uscita | Soddisfacente rispetto a ITU-T G.984.2 | |||||
| Riflettanza del trasmettitore | -10 | dB | ||||
| Caratteristiche del ricevitore ottico | ||||||
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
| Lunghezza d'onda | λC | 1260 | 1360 | nanometro | ||
| Sensibilità del ricevitore | SEN | -32 | dBm | Note1 | ||
| Sovraccarico ottico dell'input di potere | SAT | -15 | dBm | Note1 | ||
| Gamma dinamica | 15 | dB | Figura 1 | |||
| Riflettanza del ricevitore | -15 | dB | ||||
Circuito tipico di applicazione
Mappa della memoria di EEPROM
Indice di serie di memoria di identificazione di EEPROM
Il ricetrasmettitore ottico contiene un EEPROM. Consente l'accesso ad informazioni specializzate dell'identificazione che descrivono le capacità del ricetrasmettitore, le interfacce standard, il produttore ed altre informazioni. Quando il protocollo di serie è attivato, l'ospite genera il segnale di orologio di serie (SCL, MOD Def 1). Il bordo positivo cronometra i dati in quei segmenti dei EEPROM che non sono scrivere protettiva all'interno del ricetrasmettitore di SFP. I dati degli orologi del bordo negativo dal ricetrasmettitore di SFP. Il segnale di dati di serie (SDA, il MOD Def 2) è bidirezionale per trasferimento di dati di serie. L'ospite usa SDA insieme con lo SCL per segnare l'inizio e la conclusione dell'attivazione di serie di protocollo. Le memorie sono organizzate come serie di parole di dati di 8 bit che possono essere indirizzate individualmente o in sequenza.
Il modulo fornisce informazioni diagnostiche sulle condizioni di gestione attuali. Il ricetrasmettitore genera questi dati diagnostici tramite la digitalizzazione dei segnali analogici interni. I dati di calibratura e dell'allarme/soglia di allerta sono redatti durante la fabbricazione del dispositivo. Il monitoraggio di potere ricevuto, il monitoraggio di potere trasmesso, il monitoraggio di corrente di polarizzazione, di controllo di tensione di rifornimento ed il monitoraggio tutto della temperatura sono implementati. I dati diagnostici sono valori d crudi di A e devono essere convertiti in unità del mondo reale facendo uso delle costanti di calibratura immagazzinate nelle posizioni 56 - 95 di EEPROM all'indirizzo A2h del bus seriale del cavo. I campi d'informazione specifici della mappa della memoria diagnostica digitale definiscono come seguire.
Informazioni di ordinazione - serie del GPON OLT SFP di Gigaopto (simplex dello Sc di DFB+APD TX-2.488Gbps/RX-1.244Gbps/TX-1490nm/RX-1310nm)
| P/N | Classe | Potere di Tx | Sensibilità di Rx | Temperatura |
| GTS-SGT21-20DCB | B+ | +1.5~+5.0dBm | < -28=""> | COM |
| GTS-SGT21-20DIB | B+ | +1.5~+5.0dBm | < -28=""> | Ind. |
| GTS-SGT21-20DCC | C+ | +3.0~+7.0dBm | < -30=""> | COM |
| GTS-SGT21-20DIC | C+ | +3.0~+7.0dBm | < -30=""> | Ind. |
| GTS-SGT21-20DCD | C++ | +4.5~+10.0dBm | < -31=""> | COM |
| GTS-SGT21-20DID | C++ | +4.5~+10.0dBm | < -31=""> | Ind. |
| GTS-SGT21-20DCE | C+++/D | +6.0~+10.0dBm | < -32=""> | COM |
| GTS-SGT21-20DIE | C+++/D | +6.0~+10.0dBm | < -32=""> | Ind. |
| Nota | OEM/ODM ha sostenuto, voi è sempre benvenuto contattarci. | |||
