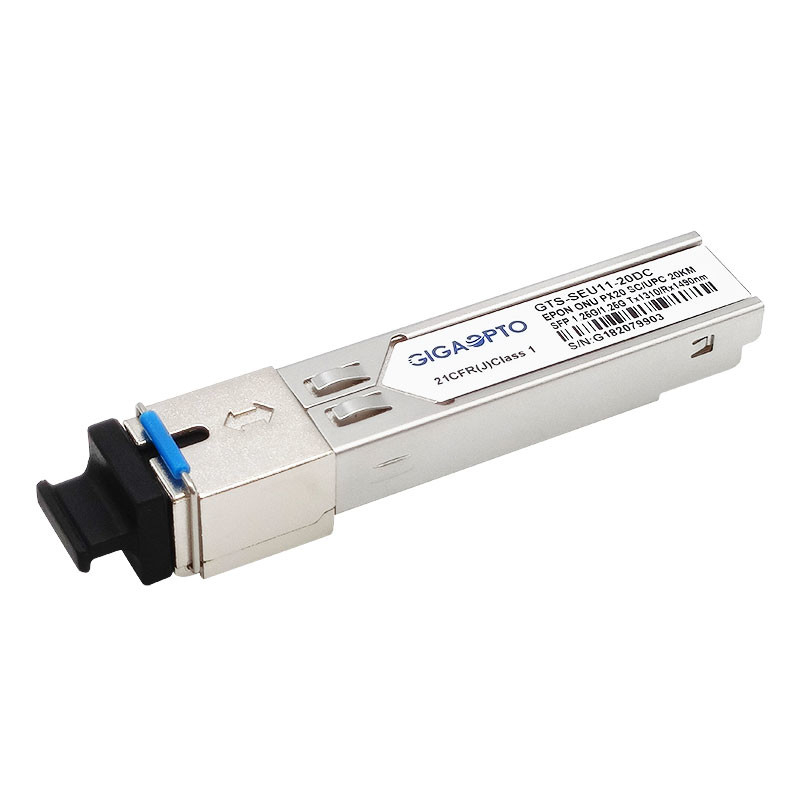

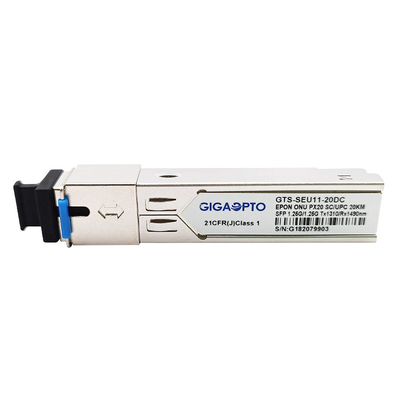

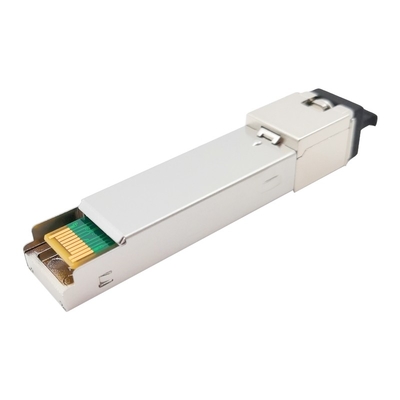

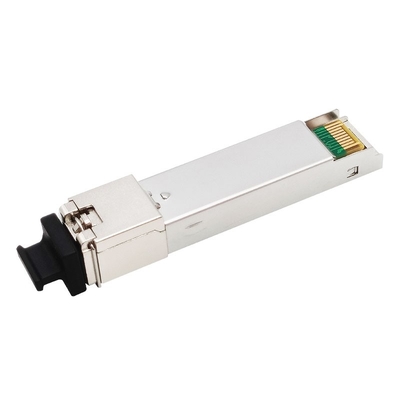

Sc SFP UPC del modulo PX20 TX1310nm/RX1490nm 20km di 1.25G ONU EPON SFP

GEPON ONU SFP 1.25G SC/UPC PX20 ha scoppiato il modulo del ricetrasmettitore di TX1310nm/RX1490nm 20km

Descrizione

Il ricetrasmettitore del singolo modo del GTS-SEU11-20DC Del GIGAOPTO è modulo pluggable di piccolo fattore forma progettato per la trasmissione ottica passiva della rete di Gigabit Ethernet (EPON) 20km. È unità ottica della rete (ONU) per l'applicazione 1000BASE-PX20 di IEEE Std 802.3ahTM -2004.

Il modulo incorpora il trasmettitore del scoppio-modo 1310nm ed il ricevitore del continuo-modo 1490nm. La sezione del trasmettitore utilizza un laser di 1310nm DFB e la sezione del ricevitore utilizza un fotodiodo integrato ed il preamplificatore di Pin di 1490nm InGaAs montati insieme. Ha la funzione che indica lo stato segnale-individuato ricevitore.

Specificazione

Caratteristiche

• Programmazioni dei dati bidirezionali della singola fibra
• trasmettitore del laser di 1310nm DFB e ricevitore di PIN 1490nm
• trasmissione di trasferimento in burst 1.25Gbps
• tasso di dati continuo del ricevitore di modo 1.25Gbps
• Pacchetto di SFP con il connettore del recipiente di SC/UPC
• Singola alimentazione elettrica 3.3V
• Interfaccia di controllo diagnostico di Digital
• Interfaccia compatibile dell'ingresso/uscita di dati di LVPECL
• Fornisca il segnale di trasferimento in burst di TX individuano la funzione
• Allarme dell'errore del laser del trasmettitore di LVTTL
• EMI bassa e protezione eccellente di ESD
• Classe io norma di sicurezza dei laser IEC-60825 compiacente
• Gamma di temperatura di funzionamento: Annuncio pubblicitario: -5°C~70°C; Industriale: -40°C~85°C
• Conformità RoHS6

Applicazione

• Reti ottiche passive di Gigabit Ethernet (GEPON)
• Reti di Access
• FTTX

Norme

• Aderisce ad accordo di Multi-fonte di SFP (MSA) SFF-8074i
• Aderisce a IEEE 802.3ah-2004
• Aderisce alla parte 15, la classe B del FCC 47 CFR
• Aderisce del 24 giugno 2007 a FDA 21 CFR 1040,10 e 1040,11 eccezione fatta per le deviazioni conformemente a no. 50 dell'avviso del laser
• Aderisce a SFF-8472
• Compatibile con la classe 2. di classificazione di sensibilità di TR-NWT-000870 4,1 ESD.
• Compatibile con Telcordia GR-468-CORE

Informazioni di ordinazione

Compatibilità

Gigaopto fabbrica ed immagazzina una gamma completa di ricetrasmettitori ottici fino a 100G. Tutti i nostri moduli ottici del ricetrasmettitore qualità-sono provati a compatibilità con l'ambiente del commutatore dell'obiettivo e sono 100% compatibile con le marche importanti quali Cisco, broccato, HP, il ginepro, Huawei, Alcatel-Lucent, l'estremo, il Arista, ecc. ed offrire la garanzia di tre anni.
Per il questo (EPON ONU SFP SC/UPC PX20 TX1310nm/RX1490nm), riferisca prego alla tavola della corrispondenza di P/N. Se avete bisogno della più compatibilità, non esiti prego a lasciarci sapere.

Pin Definition

Circuito tipico di applicazione

Profilo del pacchetto

Le dimensioni sono nei millimetri. Tutte le dimensioni sono ±0.1mm salvo specificazione contraria. (Unità: millimetro)
