Modulo TX1310nm RX1490nm 1.25G del ricetrasmettitore dello Sc APC di EPON ONU SFF 2x10 PX20

Modulo del ricetrasmettitore di scoppio TX1310nm/RX1490nm 1.25G 20km SMF della treccia di GEPON ONU PX20 SFF 2x10 SC/APC

Descrizione

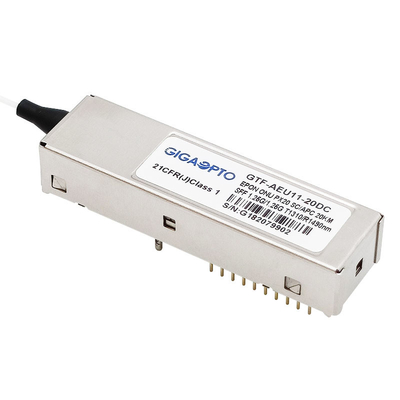

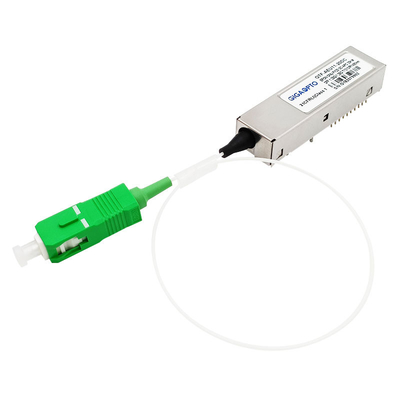

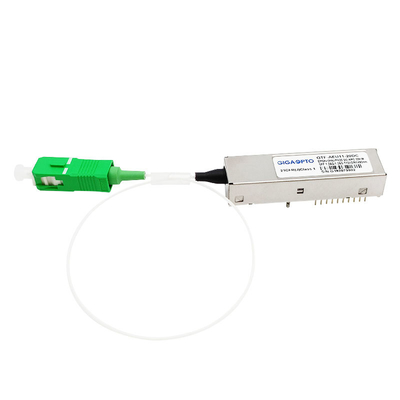

Il GTF-AEU11-20DC SFF (piccolo fattore forma) Del GIGAOPTO è ricetrasmettitore ottico saldato del piccolo pacchetto con la piedinatura 2×10, con velocità di 1250Mbps e di usando l'interfaccia ottica della treccia di SC/APC. Il ricetrasmettitore è unità ottica della rete (ONU) per le applicazioni di IEEE802.3ah-2004 1000BASE-PX20. È un modulo di rendimento elevato per la programmazione dei dati 1.25Gbps in singola fibra usando il trasmettitore del scoppio-modo 1310nm ed il ricevitore del continuo-modo 1490nm.

Il modulo di trasmettitore utilizza un diodo laser di FP e pienamente compatibile con IEC60825 e CDRH classifichi la 1 sicurezza dell'occhio. Contiene le funzioni dell'APC, un circuito della compensazione di temperatura per assicurare la conformità with IEEE802.3 ahTM - requisito 2004 alla temperatura di funzionamento, le immissioni dei dati e circuito di accoppiamento di CC o di CA. La sezione del ricevitore utilizza un PIN-TIA imballato ermetico (PIN con l'amplificatore di trans-impedenza) e un amplificatore di limitazione. Il PIN converte il potere ottico in corrente elettrico e la corrente è trasformata a tensione dall'amplificatore dell'trans-impedenza.

Specificazione

Caratteristiche

• Programmazioni dei dati bidirezionali della singola fibra con 1.25Gbps simmetrico a monte e 1.25Gbps a valle
• trasmettitore di scoppio-modo 1310nm con il laser di FP
• ricevitore di continuo-modo 1490nm con PIN-TIA
• Funzione di controllo diagnostica di Digital (DDM)

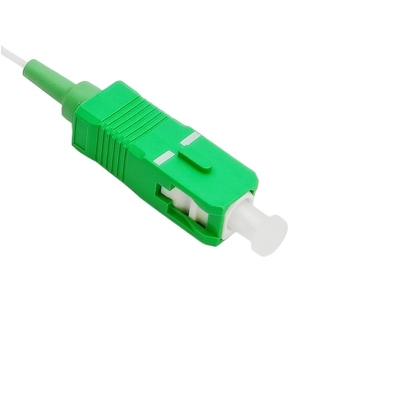

• pacchetto di 2X10 SFF con la treccia di SC/APC
• Singola alimentazione elettrica 3.3V
• Livello logico dell'interfaccia di LVTTL
• LVTTL per l'input di segnale scoppiato
• LVTTL per perdita del ricevitore di segnale individuano l'indicazione
• EMI bassa e protezione eccellente di ESD
• Soddisfacente rispetto IEC60825 a classe I
• Temperatura di caso di funzionamento: Annuncio pubblicitario: -5°C~70°C; Industriale: -40°C~85°C
• RoHS6 compiacente

Applicazione

• Reti ottiche passive di Gigabit Ethernet (GEPON) – lato di ONU
• FTTx
• Altri collegamenti ottici

Norme

• Aderisce ad accordo di Multi-fonte di SFP (MSA) SFF-8074i
• Aderisce a IEEE 802.3ah
• Aderisce alla parte 15, la classe B del FCC 47 CFR
• Aderisce del 24 giugno 2007 a FDA 21 CFR 1040,10 e 1040,11 eccezione fatta per le deviazioni conformemente a no. 50 dell'avviso del laser
• Aderisce a SFF-8472
• Compatibile con la classe 2. di classificazione di sensibilità di TR-NWT-000870 4,1 ESD.
• Compatibile con Telcordia GR-468-CORE

Informazioni di ordinazione
