Modulo TX1310nm RX1490nm del ricetrasmettitore dello Sc UPC di EPON ONU 1.25G SFF 2x10 PX20

Modulo TX1310nm RX1490nm del ricetrasmettitore dello Sc UPC di EPON ONU 1.25G SFF 2x10 PX20

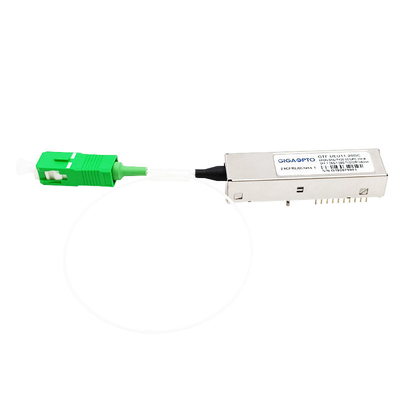

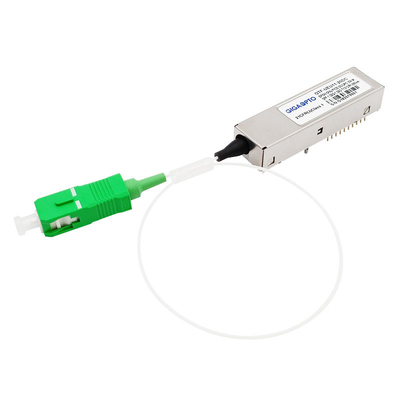

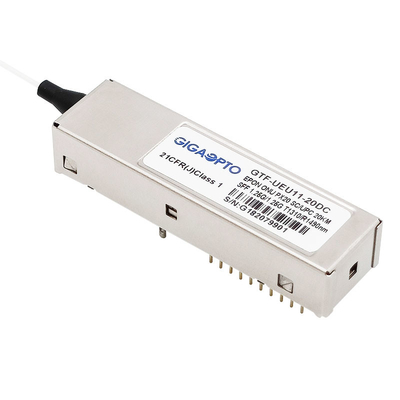

Modulo TX1310nm RX1490nm del ricetrasmettitore dello Sc UPC di EPON ONU 1.25G SFF 2x10 PX20 Modulo TX1310nm RX1490nm del ricetrasmettitore dello Sc UPC di EPON ONU 1.25G SFF 2x10 PX20 Modulo TX1310nm RX1490nm del ricetrasmettitore dello Sc UPC di EPON ONU 1.25G SFF 2x10 PX20 Modulo TX1310nm RX1490nm del ricetrasmettitore dello Sc UPC di EPON ONU 1.25G SFF 2x10 PX20

Grande immagine :  Modulo TX1310nm RX1490nm del ricetrasmettitore dello Sc UPC di EPON ONU 1.25G SFF 2x10 PX20

Dettagli:
Luogo di origine: La CINA
Marca: GIGAOPTO
Certificazione: CE, FCC, ROHS, ISO9001, ISO14000, MSDS, REACH, CP65, TUV, UL
Numero di modello: GTF-UEU11-20DC
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 PCS
Prezzo: negotiable
Imballaggi particolari: pacchetto, 10 o 20pcs per vassoio, 30 o 50 o 100pcs per scatola, 400 o 600pcs del ingle per cartone
Tempi di consegna: 1-5 giorni lavorativi
Termini di pagamento: T/T, Western Union
Capacità di alimentazione: 50,000pcs/mese

Modulo TX1310nm RX1490nm del ricetrasmettitore dello Sc UPC di EPON ONU 1.25G SFF 2x10 PX20

descrizione
Nome di prodotto: EPON ONU SFF 2x10 Max Data Rate: 1.25Gbps/1.25Gbps
lunghezza d'onda: TX1310nm/RX1490nm Max Reach: 20km

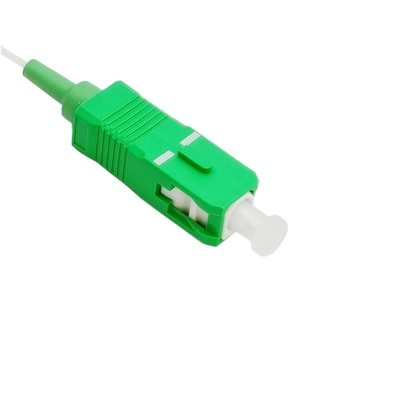

Tipo del connettore: Treccia di SC/UPC Sensibilità: <-27>
Trasmettitore potenza di uscita: 0 ~ 4dBm Parole chiavi: Ricetrasmettitore di EPON ONU PX20, GEPON SFF 2x10 ONU, modulo della treccia dello Sc UPC
Evidenziare:

Ricetrasmettitore dello Sc UPC di TX1310nm

,

PX20 ricetrasmettitore dello Sc UPC

,

Onu di Epon

Modulo del ricetrasmettitore 1.25G di scoppio TX1310nm/RX1490nm SMF 20km della treccia di GEPON ONU PX20 SFF 2x10 SC/UPC





Descrizione



Il ricetrasmettitore bidirezionale del GTF-UEU11-20DC Del GIGAOPTO è un modulo di rendimento elevato in pacchetto di SFF 2x10 con la treccia di SC/UPC che sostiene il tasso di dati di 1.25Gbps tipico per l'applicazione di GEPON ONU. Ha progettato per incontrare l'applicazione di IEEE802.3ah 1000BASE-PX20. Il modulo incorpora il trasmettitore del scoppio-modo 1310nm ed il ricevitore del continuo-modo 1490nm.



Il modulo fornisce informazioni diagnostiche digitali delle suoi condizioni di gestione e stato, compreso potere di trasmissione, polarizzazione del laser, potere dell'input del ricevitore, la temperatura del modulo e la tensione di rifornimento ottici. I dati di calibratura e dell'allarme/soglia di allerta sono redatti e memorizzati nella memoria interna (EEPROM). La mappa della memoria è compatibile con SFF-8472.





Specificazione



Imballaggio EPON ONU SFF 2x10 Velocità di trasmissione, 1250M/1250M
Interfaccia Treccia di SC/UPC Max Cable Distance 20km
DDM Tipo di cavo Fibra di singolo modo
Garanzia 3 anni Temperatura di funzionamento -5 a 70°C (23 - 158°F)
Temperatura di saldatura <260>Temperatura ambiente di stoccaggio -40 a 85°C
Lunghezza d'onda concentrare TX1310nm RX1490nm Tensione di alimentazione elettrica 3.3V
Consumo di energia <1w>Corrente totale 300mA
Tipi di laser FP Rivelatore fotoelettrico PIN
Potenza di uscita ottico 0 a 4dBm Sensibilità di RX <-27>
Rapporto di estinzione >9dB Potere ottico saturato >-3dBm
Protocolli SFF-8472, SFF-8074i, IEEE Std 802.3ahTM-2004





Caratteristiche



  • pacchetto di 2X10 SFF con la treccia di SC/UPC
  • 1.25Gbps bidirezionale a monte, 1.25Gbps a valle
  • trasmettitore di scoppio-modo del laser di 1310nm FP e ricevitore di PIN 1490nm
  • Aderisce a IEEE lo Std 802.3ahTM -2004
  • Interfaccia del monitor diagnostico di Digital compatibile con SFF-8472
  • Fornisca il segnale di trasferimento in burst di TX individuano la funzione
  • Allarme dell'errore del laser del trasmettitore di LVTTL
  • Singola alimentazione elettrica 3.3V
  • EMI bassa e protezione eccellente di ESD
  • La sicurezza dei laser internazionale della classe 1 ha certificato
  • Gamma di temperatura di funzionamento: -5°C~70°C commerciale; -40°C~85°C industriale
  • Soddisfacente rispetto a RoHS-6 (senza piombo)





Applicazione



  • Reti ottiche passive di Gigabit Ethernet (GEPON) ONU
  • Applicazione di trasferimento in burst
  • Sistema a banda larga di accesso di FTTx





Norme





  • Aderisce ad accordo di Multi-fonte di SFP (MSA) SFF-8074i
  • Aderisce a IEEE 802.3ah
  • Aderisce alla parte 15, la classe B del FCC 47 CFR
  • Aderisce del 24 giugno 2007 a FDA 21 CFR 1040,10 e 1040,11 eccezione fatta per le deviazioni conformemente a no. 50 dell'avviso del laser
  • Aderisce a SFF-8472
  • Compatibile con la classe 2. di classificazione di sensibilità di TR-NWT-000870 4,1 ESD.
  • Compatibile con Telcordia GR-468-CORE





Informazioni di ordinazione



P/N Descrizione Tasso di dati (GBP) Lunghezza d'onda (nanometro) Classe Interfaccia Impiegati.
GTF-SEU11-20DC

EPON ONU

SFF 2x10

T1.25/R1.25 T1310/R1490 PX20 Recipiente di SC/UPC Annuncio pubblicitario
GTF-SEU11-20DI

EPON ONU

SFF 2x10

T1.25/R1.25 T1310/R1490 PX20 Recipiente di SC/UPC Industriale
GTF-UEU11-20DC

EPON ONU

SFF 2x10

T1.25/R1.25 T1310/R1490 PX20 Treccia di SC/UPC Annuncio pubblicitario
GTF-UEU11-20DI

EPON ONU

SFF 2x10

T1.25/R1.25 T1310/R1490 PX20 Treccia di SC/UPC Industriale
GTF-AEU11-20DC

EPON ONU

SFF 2x10

T1.25/R1.25 T1310/R1490 PX20 Treccia di SC/APC Annuncio pubblicitario
GTF-AEU11-20DI

EPON ONU

SFF 2x10

T1.25/R1.25 T1310/R1490 PX20 Treccia di SC/APC Industriale
GTS-SEU11-20DC EPON ONU SFP T1.25/R1.25 T1310/R1490 PX20 Recipiente di SC/UPC Annuncio pubblicitario
GTS-SEU11-20DI EPON ONU SFP T1.25/R1.25 T1310/R1490 PX20 Recipiente di SC/UPC Industriale
GTS-BEU11-20DC EPON ONU SFP T1.25/R1.25 T1310/R1490 PX20 Recipiente di LC/APC Annuncio pubblicitario
GTS-BEU11-20DI EPON ONU SFP T1.25/R1.25 T1310/R1490 PX20 Recipiente di LC/APC Industriale





Pin Definition



Modulo TX1310nm RX1490nm del ricetrasmettitore dello Sc UPC di EPON ONU 1.25G SFF 2x10 PX20 0





Circuito tipico di applicazione



Modulo TX1310nm RX1490nm del ricetrasmettitore dello Sc UPC di EPON ONU 1.25G SFF 2x10 PX20 1





Profilo del pacchetto





Modulo TX1310nm RX1490nm del ricetrasmettitore dello Sc UPC di EPON ONU 1.25G SFF 2x10 PX20 2
