Dettagli:
|
| Nome di prodotto: | EPON ONU SFF 2x10 | Fattore forma: | SFF |
|---|---|---|---|
| Tasso di dati: | 1.25Gbps | lunghezza d'onda: | TX1310nm/RX1490nm |
| Max Distance: | 20km | Connettore: | SC/UPC |
| Tipo del trasmettitore: | FP | Consumo di energia: | <1w> |
| Parole chiavi: | SFF 1.25G EPON, ONU PX20 2X10, modulo ottico di GEPON ONU | ||
| Evidenziare: | Modulo di TX1310nm EPON SFF,Modulo di DDM EPON SFF,Modulo dello Sc UPC di RX1490nm |
||

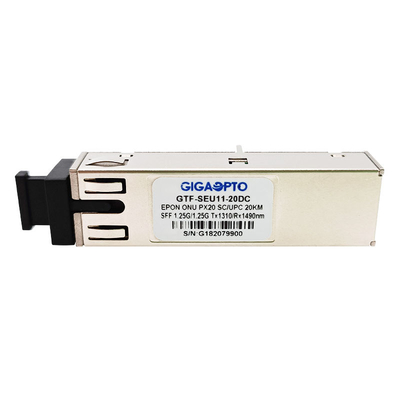

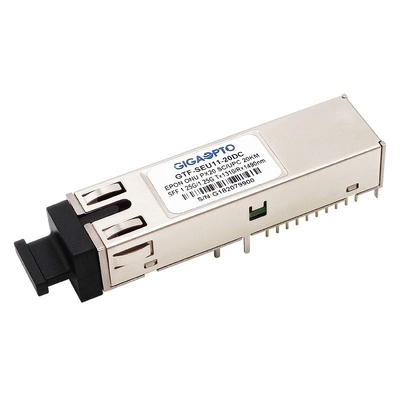

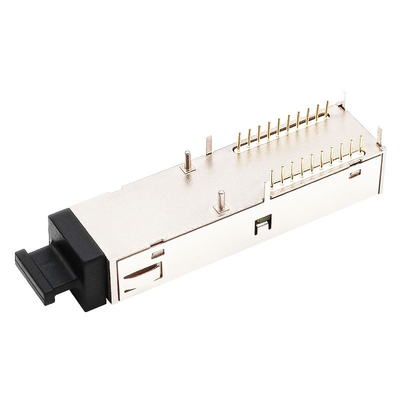

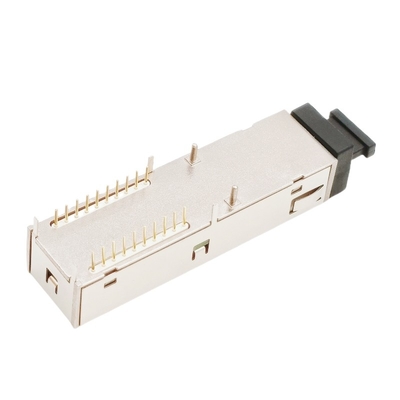

Modulo del ricetrasmettitore di scoppio 1310nm-TX/1490nm-RX 1.25G DDM del recipiente di GEPON ONU PX20 SFF 2x10 SC/UPC
Descrizione
Il ricetrasmettitore bidirezionale del GTF-SEU11-20DC Del GIGAOPTO è un modulo di rendimento elevato per le singole comunicazioni della fibra facendo uso del trasmettitore di trasferimento in burst di 1310nm 1.25Gbps e del ricevitore continuo del modo di 1490nm 1.25Gbps. È unità ottica della rete (ONU) per IEEE Std 802.3ahTM -2004. Il ricetrasmettitore ottico è soddisfacente rispetto orma 2x10 di fattore forma di accordo di Multi-fonte alla piccola (MSA) (SFF).
Il trasmettitore utilizza un diodo laser di FP e pienamente compatibile con IEC60825 e CDRH classifichi la 1 sicurezza dell'occhio. La sezione del ricevitore utilizza un PIN-TIA imballato ermetico (PIN con l'amplificatore di trans-impedenza) e un amplificatore di limitazione.
Specificazione
| Imballaggio | EPON ONU SFF 2x10 | Tasso di dati (GBP) | 1.25Gbps/1.25Gbps |
| Tipi di interfacce | SC/UPC | Distanza massima | 20km |
| Monitoraggio diagnostico di Digital | SÌ | Tipo della fibra | Fibra di singolo modo |
| Garanzia | 3 anni | Temperatura |
Annuncio pubblicitario -5 a 70°C Industriale -40 a 85°C |
| Lunghezza d'onda concentrare | TX1310nm RX1490nm | Tensione di alimentazione elettrica | 3.3V |
| Consumo di energia | <1w> | Corrente | 300mA |
| Tipi di laser | FP | Rivelatore fotoelettrico | PIN |
| Potenza di uscita ottico | 0 a 4dBm | Sensibilità | <-27dbm> |
| Rapporto di estinzione | >9dB | Potere ottico saturato | >-3dBm |
| Protocolli | MSA, SFF-8472, IEEE-802.3ah | ||
Caratteristiche
Applicazione
Norme
Informazioni di ordinazione
| P/N | Descrizione | Tasso di dati (Gb/s) | Lunghezza d'onda (nanometro) | Classe | Connettore | Impiegati. |
| GTF-SEU11-20DC |
EPON ONU SFF 2x10 |
Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | Recipiente di SC/UPC | -5~70°C; |
| GTF-SEU11-20DI |
EPON ONU SFF 2x10 |
Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | Recipiente di SC/UPC | -40~85°C |
| GTF-UEU11-20DC |
EPON ONU SFF 2x10 |
Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | Treccia di SC/UPC | -5~70°C; |
| GTF-UEU11-20DI |
EPON ONU SFF 2x10 |
Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | Treccia di SC/UPC | -40~85°C |
| GTF-AEU11-20DC |
EPON ONU SFF 2x10 |
Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | Treccia di SC/APC | -5~70°C; |
| GTF-AEU11-20DI |
EPON ONU SFF 2x10 |
Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | Treccia di SC/APC | -40~85°C |
| GTS-SEU11-20DC | EPON ONU SFP | Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | Recipiente di SC/UPC | -5~70°C; |
| GTS-SEU11-20DI | EPON ONU SFP | Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | Recipiente di SC/UPC | -40~85°C |
| GTS-BEU11-20DC | EPON ONU SFP | Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | Recipiente di LC/APC | -5~70°C; |
| GTS-BEU11-20DI | EPON ONU SFP | Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | Recipiente di LC/APC | -40~85°C |
Pin Definition
Circuito tipico di applicazione
Coppie di CC di TX:
Coppie di CA di TX:
