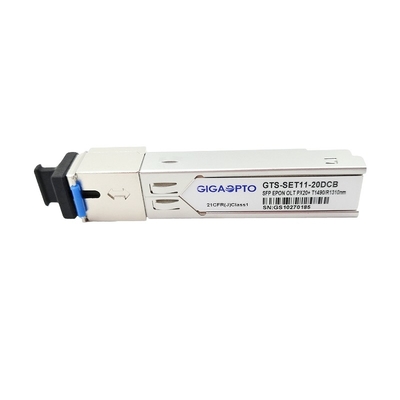

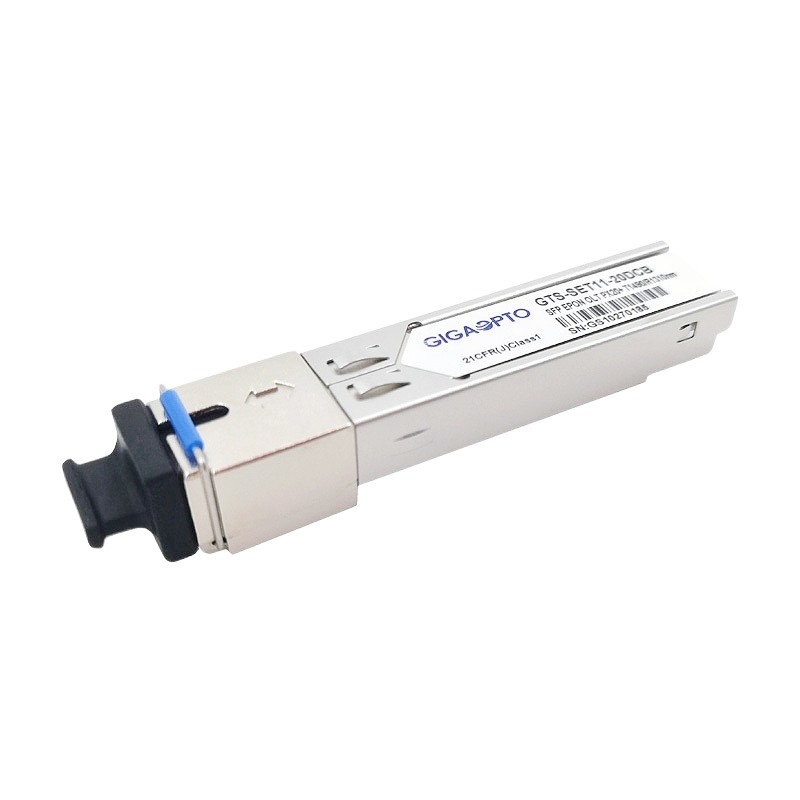

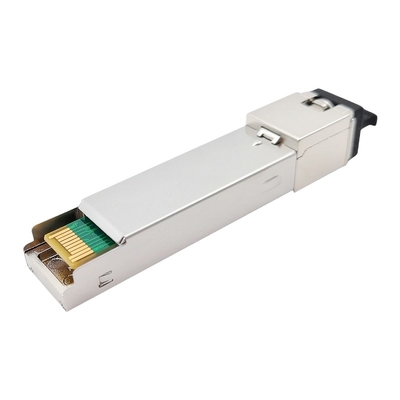

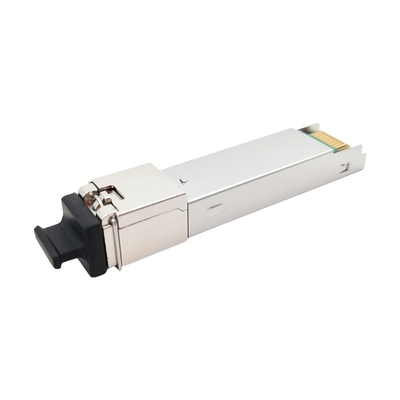

Modulo EPON OLT PX20+ 1.25G TX1490nm RX1310nm 20km dello Sc DDM SMF SFP

Certificazione
La CINA Shenzhen Gigaopto Technology Co., Ltd. Certificazioni
La CINA Shenzhen Gigaopto Technology Co., Ltd. Certificazioni
Sono ora online in chat

Modulo EPON OLT PX20+ 1.25G TX1490nm RX1310nm 20km dello Sc DDM SMF SFP

Modulo EPON OLT PX20+ 1.25G TX1490nm RX1310nm 20km dello Sc DDM SMF SFP
Modulo EPON OLT PX20+ 1.25G TX1490nm RX1310nm 20km dello Sc DDM SMF SFP Modulo EPON OLT PX20+ 1.25G TX1490nm RX1310nm 20km dello Sc DDM SMF SFP Modulo EPON OLT PX20+ 1.25G TX1490nm RX1310nm 20km dello Sc DDM SMF SFP Modulo EPON OLT PX20+ 1.25G TX1490nm RX1310nm 20km dello Sc DDM SMF SFP Modulo EPON OLT PX20+ 1.25G TX1490nm RX1310nm 20km dello Sc DDM SMF SFP

Grande immagine :  Modulo EPON OLT PX20+ 1.25G TX1490nm RX1310nm 20km dello Sc DDM SMF SFP

Dettagli:
Luogo di origine: Shenzhen, Cina
Marca: GIGAOPTO
Certificazione: CE, FCC, ROHS, ISO9001, ISO14000, MSDS, REACH, CP65, TUV, UL
Numero di modello: GTS-SET11-20DCB
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 PCS
Prezzo: negotiable
Imballaggi particolari: Singolo pacchetto, 10 o 20pcs per vassoio, 30 o 50 o 100pcs per scatola, 400 o 600pcs per cartone
Tempi di consegna: 1-5 giorni lavorativi
Termini di pagamento: T/T, Western Union
Capacità di alimentazione: 50,000pcs/mese

Modulo EPON OLT PX20+ 1.25G TX1490nm RX1310nm 20km dello Sc DDM SMF SFP

descrizione
Nome di prodotto: EPON OLT SFP Tipo di forma: SFP
Max Data Rate: 1.25Gbps lunghezza d'onda: TX1490nm/RX1310nm
Portata: 20km DDM/DOM: Di sostegno
Consumo di energia: <1> Classe di ODN: PX20+
Parole chiavi: SFP EPON OLT PX20+, GEPON SFP 1.25G, modulo di OLT PX20+
Evidenziare:

Modulo dello Sc SMF SFP

,

modulo di 1.25G SMF SFP

,

EPON OLT PX20+

Moduli ottici del ricetrasmettitore dello Sc SMF DDM di SFP 1.25G EPON OLT PX20+ TX1490nm/RX1310nm 20km





Descrizione



Il GTS-SET11-20DCB Del GIGAOPTO è un modulo del ricetrasmettitore di rendimento elevato EPON OLT progettato per le applicazioni ottiche della rete di passivo di Gigabit Ethernet di basso costo a 1.25Gbps a valle e a 1.25Gbps a monte. È pienamente compatibile con IEEE 802.3ah-2004.



La sezione del trasmettitore usa un laser di 1490nm DFB e un driver integrato del laser che è destinato per essere la sicurezza dell'occhio della classe 1 per norme di CDRH e di IEC825. Il driver del laser comprende l'APC e le funzioni della compensazione di temperatura, che sono usati per la conservazione del rapporto ottico di potere e dell'estinzione del lancio costante sopra la temperatura ed invecchiare. Il ricevitore ha un preamplificatore ermeticamente imballato di APD-TIA (amplificatore di trans-impedenza) e un amplificatore di limitazione con le uscite differenziali compatibili di LVPECL. La perdita del ricevitore di segnale (Rx_LOS), trasmette disattiva (Tx_DIS), trasmette l'errore (Tx_FAULT) e le funzioni di controllare e del verificare sono LVTTL compatibili.



La funzione di controllo diagnostica digitale è pienamente compatibile con SFP MSA.





Specificazione



Imballaggio EPON OLT SFP Velocità di trasmissione, TX-1.25G/RX-1.25G
Interfaccia SC/UPC Distanza di trasmissione 20km
Monitoraggio diagnostico di Digital Media SMF
Garanzia 3 anni Temperatura di funzionamento -5 a 70°C
Temperatura ambiente di stoccaggio -40 a 85°C Umidità di funzionamento 5% - 85%
Lunghezza d'onda concentrare TX1490nm/RX1310nm Tensione di alimentazione elettrica 3.3V
Consumo di energia <1>Corrente del rifornimento totale 500mA
Tipo del laser 1490nm DFB Rivelatore fotoelettrico APD
Potere del trasmettitore +2 a +7dBm Sensibilità del ricevitore <-30dbm>
ER >9dB Saturazione del ricevitore >-6dBm
Protocolli SFP MSA, SFF-8472, IEEE 802.3ah-2004





Caratteristiche



  • Applicazione simmetrica 1.25Gbps di singole programmazioni dei dati bidirezionali della fibra
  • 1490nm trasmettitore del laser di continuo-modo DFB e 1310nm ricevitore di scoppio-modo APD-TIA
  • Distanza di trasmissione fino a 20km
  • Pacchetto Pluggable di piccolo fattore forma con il connettore di SC/UPC
  • Singola alimentazione elettrica 3.3V
  • Applicazione compatibile di IEEE 802.3ah 1000BASE-PX20+ GEPON
  • Interfaccia di controllo diagnostico di Digital
  • Digital scoppiata che riceve indicazione di potenza del segnale (RSSI)
  • Interfaccia compatibile dell'ingresso/uscita di dati di LVPECL
  • Il trasmettitore di LVTTL disattiva il controllo
  • Allarme dell'errore del laser del trasmettitore di LVTTL
  • Alloggio tutto di metallo per la prestazione superiore di EMI
  • Basso consumo energetico
  • Classe io norma di sicurezza dei laser IEC-60825 compiacente
  • Temperatura di caso di funzionamento: Norma: -5°C~70°C
  • RoHS6 compiacente





Applicazione



  • Reti ottiche passive di Gigabit Ethernet (GEPON)

  • FTTx





Norme





  • Aderisce ad accordo di Multi-fonte di SFP (MSA) SFF-8074i
  • Aderisce a IEEE 802.3ah
  • Aderisce alla parte 15, la classe B del FCC 47 CFR
  • Aderisce a FDA 21 CFR 1040,10 e 1040,11 eccezione fatta per le deviazioni conformemente all'avviso No.50 del laser del 24 giugno 2007
  • Aderisce a SFF-8472
  • Compatibile con la classificazione Class2 di sensibilità di TR-NWT-000870 4,1 ESD.
  • Compatibile con Telcordia GR-468-CORE





Informazioni di ordinazione



Numero del pezzo Pacchetto Tasso di dati (GBP) Lunghezza d'onda (nanometro) Classe Interfaccia Portata Impiegati.
GTS-SET11-20DCB EPON OLT SFP T1.25/R1.25 Tx1490/Rx1310 PX20+ Sc 20km C
GTS-SET11-20DIB EPON OLT SFP T1.25/R1.25 Tx1490/Rx1310 PX20+ Sc 20km Io
GTS-SET11-20DCC EPON OLT SFP T1.25/R1.25 Tx1490/Rx1310 PX20++ PX30 Sc 20km C
GTS-SET11-20DIC EPON OLT SFP T1.25/R1.25 Tx1490/Rx1310

PX20++

PX30

Sc 20km Io
GTS-SET11-20DCD EPON OLT SFP T1.25/R1.25 Tx1490/Rx1310

PX20+++

7dBm PX40

Sc 20km C
GTS-SET11-20DID EPON OLT SFP T1.25/R1.25 Tx1490/Rx1310

PX20+++

7dBm PX40

Sc 20km Io
GTS-SET11-20DCE EPON OLT SFP T1.25/R1.25 Tx1490/Rx1310 PX20+++ 9dBm PX40 Sc 20km C
GTS-SET11-20DIE EPON OLT SFP T1.25/R1.25 Tx1490/Rx1310 PX20+++ 9dBm PX40 Sc 20km Io





Compatibilità



Tutti i moduli ottici di Gigaopto sono open source e possono essere codificati per essere completamente - compatibili con molti dispositivi ottici altamente popolari. Per questo prodotto (EPON OLT PX20+ SFP 1.25G TX1490nm/RX1310nm) riferisca prego alla seguente tavola della compatibilità. Se gradiste più informazioni sulla compatibilità, senta libero prego per contattarci.

Marca compatibile Numero del pezzo compatibile Marca compatibile Numero del pezzo compatibile
GIGAOPTO GTS-SET11-20DCB WTD RTXM168-418
Alcatel-Lucent 3FE53606AA01 Hisense LTE4302M-BC+
Huawei 34060500 SuperXon SOEB4366-PSGB
ZTE 033030100161 Broadex D24355-SSCD
H3C SFP-GE-PX20-D-SM1490-M BDCOM OLT-GSFP-20+





Pin Definition





Modulo EPON OLT PX20+ 1.25G TX1490nm RX1310nm 20km dello Sc DDM SMF SFP 0





Circuito tipico di applicazione





Modulo EPON OLT PX20+ 1.25G TX1490nm RX1310nm 20km dello Sc DDM SMF SFP 1



Profilo del pacchetto

Le dimensioni sono nei millimetri. Tutte le dimensioni sono ±0.1mm salvo specificazione contraria. (Unità: millimetro)



Modulo EPON OLT PX20+ 1.25G TX1490nm RX1310nm 20km dello Sc DDM SMF SFP 2
