Dettagli:
|
| Nome di prodotto: | Ricetrasmettitore di SFP+ Cisco | Lunghezza d'onda (TX/RX): | 1270nm/1330nm |
|---|---|---|---|
| Lunghezza di cavo: | 40km | OEM/ODM: | Supporto |
| Applicazione: | Centro dati/Ethernet 10G | parole chiavi: | SFP-10G-BX40U |
| Evidenziare: | Ricetrasmettitori compatibili di WDM Cisco,ricetrasmettitori compatibili di 10Gigabits Cisco,Ricetrasmettitore compatibile di SFP+ Cisco |
||

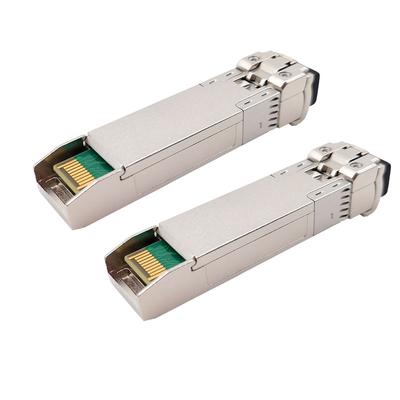

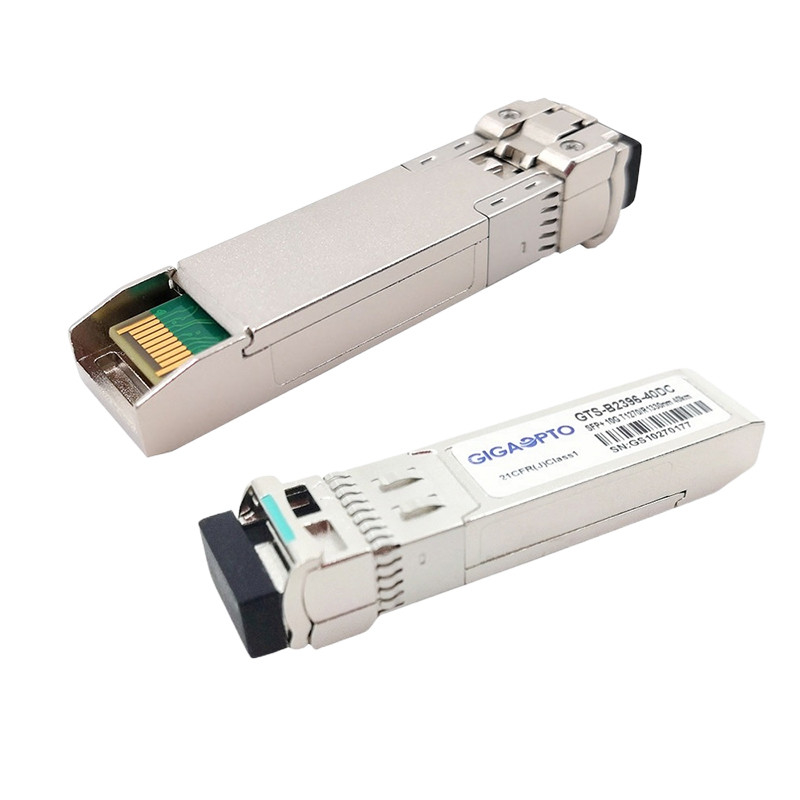

Ricetrasmettitore compatibile 40km di WDM SFP+ 10Gigabits Cisco per SMF SFP-10G-BX40U
Descrizione del modulo compatibile del ricetrasmettitore di Cisco SFP-10G-BX40U
Questo modulo compatibile del ricetrasmettitore di Cisco SFP-10G-BX40U è progettato per la a lungo portata 10Gb/s che le applicazioni di comunicazioni ottiche duplex di dati quale 10GBASE-ER/EW hanno definito da IEEE 802.3ae. È con il connettore di perno di SFP+ 20 per permettere la capacità della caldo-spina.
Questo modulo del ricetrasmettitore di Cisco SFP-10G-BX40U è soddisfacente rispetto a SFF-8431, le norme SFF-8432. Le funzioni diagnostiche di Digital sono disponibili via un'interfaccia di I2C, come specificato in SFF-8472.
Caratterizzando la componente di alta qualità e la tecnologia collaudata, questo SFP-10G-BX40U è programmato per collegare con vasta gamma dell'attrezzatura di rete di Cisco senza cuciture, quale Cisco 3100 serie della WS, Cisco 4500 serie della WS, Cisco 4900 serie, Cisco 5700 serie dell'aria, Cisco 6000, Cisco 6800 serie, la serie di Cisco C6800, nesso di Cisco 2000 serie, nesso di Cisco 3000 serie, nesso di Cisco 5000 serie, nesso di Cisco 7000 serie, nesso di Cisco 9000 serie, serie di Cisco WS-C2960S, serie di Cisco WS-C3560E, serie di Cisco UCS ed ecc.
Specificazione del modulo compatibile del ricetrasmettitore di Cisco SFP-10G-BX40U
| Marca compatibile | Cisco | Numero del pezzo | SFP-10G-BX40U |
| Venditore | Gigaopto | Max Data Rate (GBP) | 11,3 GBP |
| Lunghezza d'onda (TX/RX) | 1270nm/1330nm | Distanza di collegamento | 40km |
| Interfaccia | LC UPC | Tipo di cavo | fibra monomodale |
| Trasmettitore | Laser di DFB | Ricevitore | PIN Photodiode |
| Potere medio di TX | 1~6dBm | Sensibilità di RX | <-15dbm> |
| Rapporto di estinzione | >3.5dB | Saturazione del ricevitore | >0.5dBm |
| Dissipazione di potere | ≤1.5W | Bilancio ottico | 16dB |
| DDMI | con (difetto) | Temperatura di caso di funzionamento | 0 a 70°C (32 - 158°F) |
Avviso: Quando il ricetrasmettitore di a lungo portata è utilizzato nella trasmissione a breve distanza, abbinata prego con l'attenuatore appropriato secondo la tavola.
| Distanza | ≤ 5km | ≤ 10km | ≤ 15km |
| Attenuatore | 7dB | 5dB | 3dB |
Caratteristiche del modulo compatibile del ricetrasmettitore di Cisco SFP-10G-BX40U
Applicazione del modulo compatibile del ricetrasmettitore di Cisco SFP-10G-BX40U
Caratteristiche elettriche ed ottiche del modulo compatibile del ricetrasmettitore di Cisco SFP-10G-BX40U
| Caratteristiche elettriche | ||||||
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
| Corrente del rifornimento totale | ICC | 300 | mA | |||
| Trasmettitore | ||||||
| Tensione dell'ingresso differenziale del trasmettitore | 180 | 1200 | sistemi MV | |||
| Tensione in uscita di Tx_Fault - alta | VOH | 2,4 | Vcc | V | LVTTL | |
| Tensione in uscita di Tx_Fault - bassa | Volume | 0 | 0,4 | V | LVTTL | |
| Tx_Disable la tensione in ingresso - livello | VIH | 2 | Vcc | V | LVTTL | |
| Tx_Disable la tensione in ingresso - minimo | VIL | 0 | 0,8 | V | LVTTL | |
| Impedenza differenziale introdotta | ZIN | 85 | 100 | 115 | Ω | |
| Ricevitore | ||||||
| Tensione in uscita differenziale del ricevitore | 300 | 850 | sistemi MV | |||
| Tensione in uscita di LOS - alta | VOH | 2,4 | Vcc | V | LVTTL | |
| Tensione in uscita di LOS - bassa | Volume | 0 | 0,4 | V | LVTTL | |
| Impedenza differenziale dell'uscita | ZOUT | 90 | 100 | 110 | Ω | |
| Caratteristiche del trasmettitore ottico | ||||||
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
| Potenza di uscita medio | PESCE GATTO | 1 | 6 | dBm | ||
| Lunghezza d'onda concentrare | λc | 1320 | 1330 | 1340 | nanometro | GTS-B3296-40Dx |
| 1260 | 1270 | 1280 | GTS-B2396-40Dx | |||
| Larghezza spettrale (- 20dB) | ∆λ | 1 | nanometro | |||
| Rapporto laterale di soppressione di modo | SMSR | 30 | dB | |||
| Rapporto di estinzione | ER | 3,5 | dB | |||
| Rumore relativo di intensità | RIN | -128 | dB/Hz | |||
| Attenuazione di riflessione ottica | 12 | dB | ||||
| Pena della dispersione e del trasmettitore | TDP | 3,2 | dB | |||
| Trasmettitore FUORI da potere | POFF | -45 | dBm | |||
| Diagramma dell'occhio dell'uscita | Aderisce a IEEE802.3ae | |||||
| Caratteristiche del ricevitore ottico | ||||||
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
| Lunghezza d'onda concentrare | λc | 1320 | 1340 | nanometro | GTS-B2396-40Dx | |
| 1260 | 1280 | GTS-B3296-40Dx | ||||
| Sensibilità del ricevitore | PSEN | -15 | dBm | Nota 1 | ||
| Potere introdotto di saturazione (sovraccarico) | PSAT | 0,5 | dBm | |||
| Riflettanza del ricevitore | -12 | dB | ||||
| Il LOS De-asserisce il livello | LOSD | -17 | dBm | |||
| Il LOS asserisce il livello | LOSA | -30 | dBm | |||
| Isteresi di LOS | HYS | 0,5 | 6 | dB | ||
Nota 1. misurata con un modello di prova di PRBS 231 - 1, @10.3125Gbps, ER=4dB, BER-12<10>
FAQ
Q: È voi società per azioni o il produttore?
Siamo produttore originale. Possiamo fare l'affare di OEM/ODM. La nostra società pricipalmente produce il ricetrasmettitore di SFP.
Q: Che cosa sono i vostri prodotti principali?
PON, SFP, SFP+, SFP28, QSFP+, QSFP28, CFP/CFP2/CFP4, FC, video SFP, 1x9, XFP, x2, Xenpak, serie ottica del ricetrasmettitore di SFF come pure cavo ottico attivo, cavo diretto dell'attaccatura, OSA ecc. ecc.
Q: Perché scelga GigaOpto?
1. Consegna rapida e servizi notevoli
2. prezzi di vendita competitivi
3. esperienza ricca di cooperazione del ODM & dell'OEM
4. materiali nuovi 100% per produzione e qualità affidabile di 100%
Q: Come potete garantire la qualità?
GigaOpto ha esperienza ricca nella fornitura del servizio di qualità di fiducia ai clienti, un sistema di gestione della qualità perfetto, tutti i nostri prodotti era 100% provato prima della spedizione.
Q: Che cosa circa la garanzia per il modulo compatibile del ricetrasmettitore di Cisco SFP-10G-BX40U?
garanzia di tre anni per i nuovi prodotti e supporto tecnico di vita.
Q: Posso avere un ordine del campione? Che cosa è il vostro MOQ del modulo compatibile del ricetrasmettitore di Cisco SFP-10G-BX40U?
Sì, un ordine del campione è disponibile per la vostra qualità difficile e di controllo. I campioni misti sono accettabili, il nostro MOQ è solo di un pezzo.
Q: Potrei usare il nostri propri logo, etichetta e pacchetto sul modulo compatibile del ricetrasmettitore di Cisco SFP-10G-BX40U?
Sì, possiamo aiutarvi a commercializzare la vostra propria marca di ricetrasmettitori dei terzi
Personalizzazione dell'OEM: Il vostro LOGO (identificare); Il vostro P/N (identificare); Il vostro S/N (identificare);
Informazioni di EEPROM: Nome del venditore: su misura le vostre informazioni; P/N: su misura le vostre informazioni; S/N: su misura le vostre informazioni.
Q: Che cosa sono i vostri termini di pagamento per il modulo compatibile del ricetrasmettitore di Cisco SFP-10G-BX40U?
Accettiamo T/T, Western Union, Paypal, L/C, ecc. Per i campioni: pagamento 100%. Ordine convenzionale: 30%as deposito, pagamento dell'equilibrio di 70% prima della spedizione. Gigaopto può potere acconsentiree ai termini più flessibili con i clienti regolari o i clienti con i grandi ordini speciali o i prodotti.
Q: Come spedite le merci e quanto tempo prendete per arrivare?
Spediamo solitamente da DHL, da UPS, da Fedex o dal TNT. Richiede solitamente i 3-5 giorni per arrivare.
