Dettagli:
|
| Nome: | Ricetrasmettitore compatibile di Cisco | Lunghezza d'onda: | 1550nm |
|---|---|---|---|
| Trasmissione via cavo: | 100KM | Bilancio ottico: | 24dB |
| Interfaccia: | Duplex di LC | parole chiavi: | Cisco SFP 10G ZR100 |
| Evidenziare: | modulo del ricetrasmettitore della fibra di 100km,modulo del ricetrasmettitore della fibra 1550nm,Cisco SFP-10G-ZR100 compatibile |
||

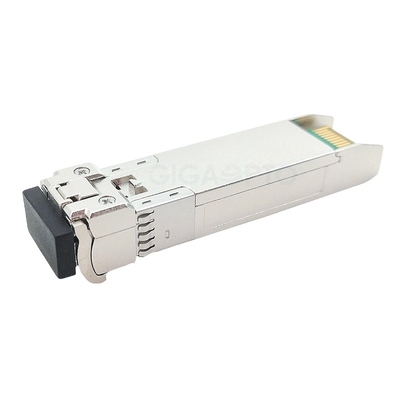

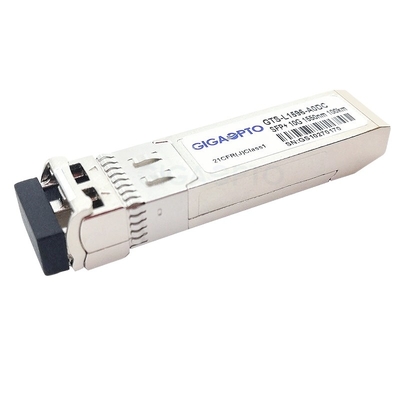

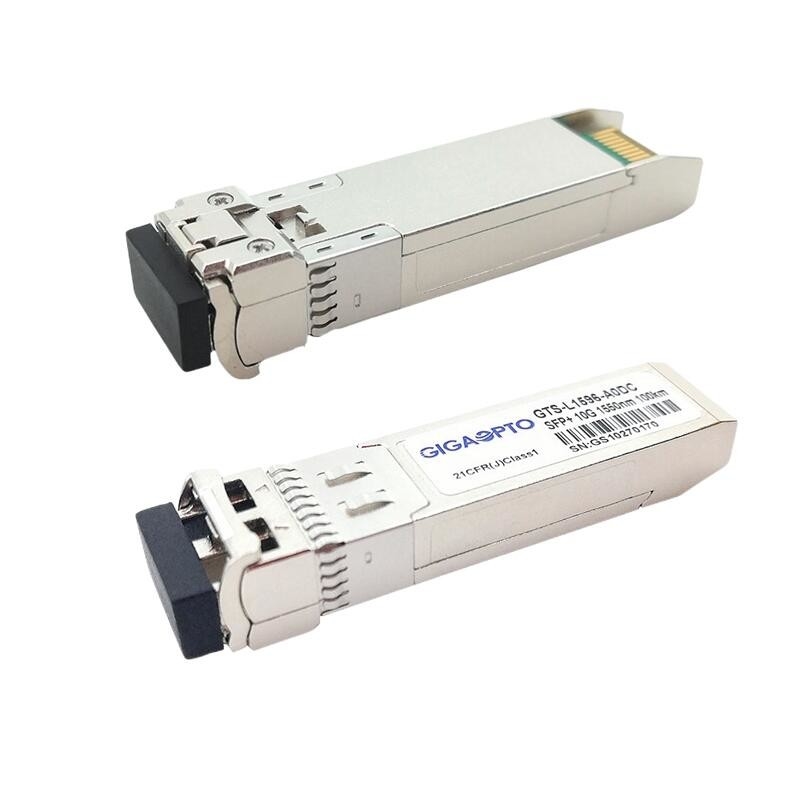

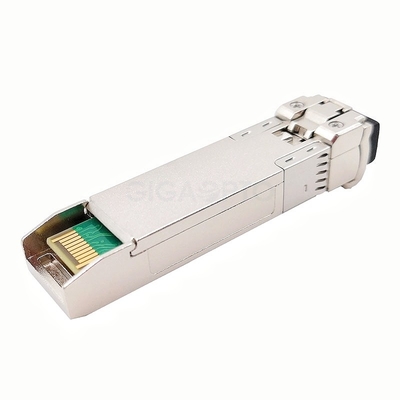

10GBASE modulo compatibiledel ricetrasmettitore della fibra dichilometro 1550nm Cisco del eZR 100 per SFP-10G-ZR100
Descrizione del modulo del ricetrasmettitore della fibra di Cisco SFP 10G ZR100
Questo modulo compatibile del ricetrasmettitore della fibra di Cisco SFP-10G-ZR100 spetta un modulo ad alto rendimento e redditizio del ricetrasmettitore del eZR di 10Gb/s SFP+ per 10 collegamenti di Gigabit Ethernet ad una distanza lunga ultra di 100km sopra la fibra del singolo modo facendo uso di una lunghezza d'onda di 1550nm.
Questo modulo SFP-10G-ZR100 risponde alle specifiche di SFP+ MSA (SFF-8431, SFF-8432, SFF-8472), a 10 specifiche di Gigabit Ethernet (10GBASE-ZR/ZW per IEEE 802.3ae) ed alle norme di Manica della fibra 10G. Il monitoraggio di sistemi diagnostici di Digital è disponibile via un'interfaccia seriale a due fili, come specificato in SFF-8472.
Questo SFP-10G-ZR è capace collegare con vasta gamma dell'attrezzatura di rete di Cisco senza cuciture, quale Cisco 3100 serie della WS, Cisco 4500 serie della WS, Cisco 4900 serie, Cisco 5700 serie dell'aria, Cisco 6000, Cisco 6800 serie, la serie di Cisco C6800, nesso di Cisco 2000 serie, nesso di Cisco 3000 serie, nesso di Cisco 5000 serie, nesso di Cisco 7000 serie, nesso di Cisco 9000 serie, serie di Cisco WS-C2960S, serie di Cisco WS-C3560E, serie di Cisco UCS ed ecc.
Specificazione del modulo del ricetrasmettitore della fibra di Cisco SFP 10G ZR100
| Marca compatibile | Cisco | P/N (numero del pezzo) | SFP-10G-ZR100 |
| Venditore | Gigaopto | Tipo | 10Gbps SFP+ |
| Lunghezza d'onda | 1550nm | Distanza del cavo | 100km |
| Trasmettitore | Laser di EML | Ricevitore | APD |
| TX potenza di uscita | 1~5dBm | Sensibilità di RX | < -25dBm=""> |
| Elettrico bilancio | 26dB | Rapporto di estinzione | >8.2dB |
| Consumo di energia | ≤1.8W | Sovraccarico | >-6dBm |
| DOM Support | Sì | Gamma di temperature | 0 a 70°C |
| OEM/ODM | Di sostegno | Garanzia | 3 anni |
Avviso: Quando il ricetrasmettitore di a lungo portata è utilizzato nella trasmissione a breve distanza, abbinata prego con l'attenuatore appropriato secondo la tavola.
| Distanza | ≤ 10km | ≤ 30km | ≤ 50km |
| Attenuatore | 12dB | 10dB | 5dB |
Caratteristiche del modulo del ricetrasmettitore della fibra di Cisco SFP 10G ZR100
Applicazione del modulo del ricetrasmettitore della fibra di Cisco SFP 10G ZR100
Caratteristiche elettriche ed ottiche del modulo del ricetrasmettitore della fibra di Cisco SFP 10G ZR100
| Caratteristiche elettriche SFP-10G-ER100 | ||||||
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
| Corrente del rifornimento totale | ICC | 300 | mA | |||
| Trasmettitore | ||||||
| Tensione dell'ingresso differenziale del trasmettitore | 180 | 1200 | sistemi MV | |||
| Tensione in uscita di Tx_Fault - alta | VOH | 2,4 | Vcc | V | LVTTL | |
| Tensione in uscita di Tx_Fault - bassa | Volume | 0 | 0,4 | V | LVTTL | |
| Tx_Disable la tensione in ingresso - livello | VIH | 2 | Vcc | V | LVTTL | |
| Tx_Disable la tensione in ingresso - minimo | VIL | 0 | 0,8 | V | LVTTL | |
| Impedenza differenziale introdotta | 90 | 100 | 110 | Ω | ||
| Ricevitore | ||||||
| Tensione in uscita differenziale del ricevitore | 300 | 850 | sistemi MV | |||
| Tensione in uscita di LOS - alta | VOH | 2,4 | Vcc | V | LVTTL | |
| Tensione in uscita di LOS - bassa | Volume | 0 | 0,4 | V | LVTTL | |
| Impedenza differenziale dell'uscita | 90 | 100 | 110 | Ω | ||
| Caratteristiche del trasmettitore ottico SFP-10G-ER100 | |||||||
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note | |
| Potenza di uscita medio | PESCE GATTO | 1 | 5 | dBm | |||
| Lunghezza d'onda concentrare | λc | 1530 | 1550 | 1565 | nanometro | ||
| Larghezza spettrale (- 20dB) | ∆λ | 1 | nanometro | ||||
| Rapporto laterale di soppressione di modo | SMSR | 30 | dB | ||||
| Rapporto di estinzione | ER | 8,2 | dB | ||||
| Rumore relativo di intensità | RIN | -128 | dB/Hz | ||||
| Tempo ottico di aumento/caduta | TR/TF | 28 | 50 | ps | |||
| Pena della dispersione e del trasmettitore | TDP | 2 | dB | ||||
| Trasmettitore FUORI da potere | POFF | -30 | dBm | ||||
| Diagramma dell'occhio dell'uscita | Aderisce a IEEE802.3ae | ||||||
| Caratteristiche del ricevitore ottico | |||||||
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note | |
| Lunghezza d'onda concentrare | λc | 1260 | 1610 | nanometro | |||
| Sensibilità del ricevitore | PSEN | -25 | dBm | 1 | |||
| Potere introdotto di saturazione (sovraccarico) | PSAT | -6 | dBm | ||||
| Riflettanza del ricevitore | -12 | dB | |||||
| Il LOS De-asserisce il livello | LOSD | -26 | dBm | ||||
| Il LOS asserisce il livello | LOSA | -38 | dBm | ||||
| Isteresi di LOS | HYS | 0,5 | 6 | dB | |||
Nota 1. misurata con PRBS231-1 il modello, @10.3125Gbps, ER=8.2dB, BER=1x10-12.
Profilo del pacchetto del modulo del ricetrasmettitore della fibra di Cisco SFP 10G ZR100
Le dimensioni sono nei millimetri. Tutte le dimensioni sono ±0.1mm salvo specificazione contraria. (Unità: millimetro)
FAQ
Q: È voi società per azioni o il produttore?
Siamo produttore originale. Possiamo fare l'affare di OEM/ODM. La nostra società pricipalmente produce il ricetrasmettitore di SFP.
Q: Che cosa sono i vostri prodotti principali?
PON, SFP, SFP+, SFP28, QSFP+, QSFP28, CFP/CFP2/CFP4, FC, video SFP, 1x9, XFP, x2, Xenpak, serie ottica del ricetrasmettitore di SFF come pure cavo ottico attivo, cavo diretto dell'attaccatura, OSA ecc. ecc.
Q: Perché scelga GigaOpto?
1. Consegna rapida e servizi notevoli
2. prezzi di vendita competitivi
3. esperienza ricca di cooperazione del ODM & dell'OEM
4. materiali nuovi 100% per produzione e qualità affidabile di 100%
Q: Come potete garantire la qualità?
GigaOpto ha esperienza ricca nella fornitura del servizio di qualità di fiducia ai clienti, un sistema di gestione della qualità perfetto, tutti i nostri prodotti era 100% provato prima della spedizione.
Q: Che cosa circa la garanzia di questo modulo del ricetrasmettitore della fibra di Cisco SFP 10G ZR100?
garanzia di tre anni per i nuovi prodotti e supporto tecnico di vita.
Q: Posso avere un ordine del campione? Che cosa è il vostro MOQ per questo modulo del ricetrasmettitore della fibra di Cisco SFP 10G ZR100?
Sì, un ordine del campione è disponibile per la vostra qualità difficile e di controllo. I campioni misti sono accettabili, il nostro MOQ è solo di un pezzo.
Q: Potrei usare il nostri propri logo, etichetta e pacchetto su questo modulo del ricetrasmettitore della fibra di Cisco SFP 10G ZR100?
Sì, possiamo aiutarvi a commercializzare la vostra propria marca di ricetrasmettitori dei terzi
Personalizzazione dell'OEM: Il vostro LOGO (identificare); Il vostro P/N (identificare); Il vostro S/N (identificare);
Informazioni di EEPROM: Nome del venditore: su misura le vostre informazioni; P/N: su misura le vostre informazioni; S/N: su misura le vostre informazioni.
Q: Che cosa sono i vostri termini di pagamento per questo modulo del ricetrasmettitore della fibra di Cisco SFP 10G ZR100?
Accettiamo T/T, Western Union, Paypal, L/C, ecc. Per i campioni: pagamento 100%. Ordine convenzionale: 30%as deposito, pagamento dell'equilibrio di 70% prima della spedizione. Gigaopto può potere acconsentiree ai termini più flessibili con i clienti regolari o i clienti con i grandi ordini speciali o i prodotti.
Q: Come spedite le merci e quanto tempo prendete per arrivare?
Spediamo solitamente da DHL, da UPS, da Fedex o dal TNT. Richiede solitamente i 3-5 giorni per arrivare.
