Dettagli:
|
| Nome di prodotto: | Ricetrasmettitore compatibile di Cisco | Lunghezza d'onda: | 1550nm |
|---|---|---|---|
| Distanza: | 80km | Componente: | EML+APD |
| Applicazione: | Ethernet 10G | parole chiavi: | Cisco SFP-10G-ZR |
| Evidenziare: | Ricetrasmettitori compatibili di 10GBASE-ZR Cisco,Ricetrasmettitori compatibili 1550nm di Cisco,SMF SFP-10G-ZR |
||

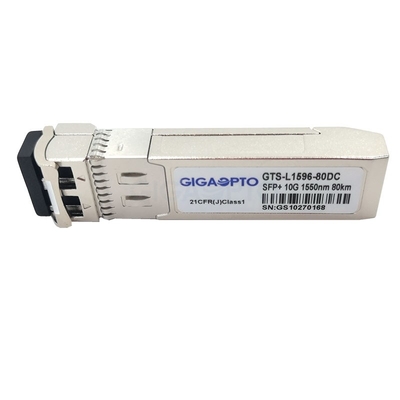

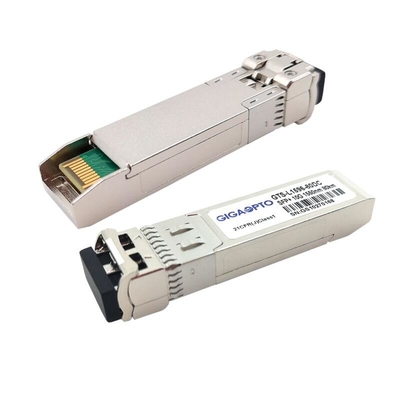

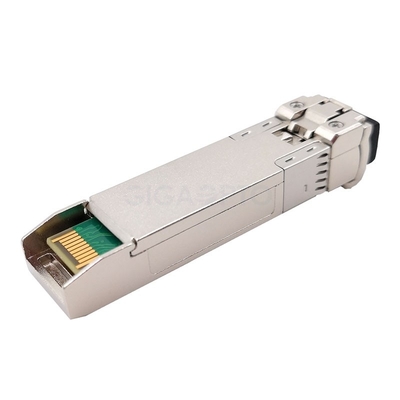

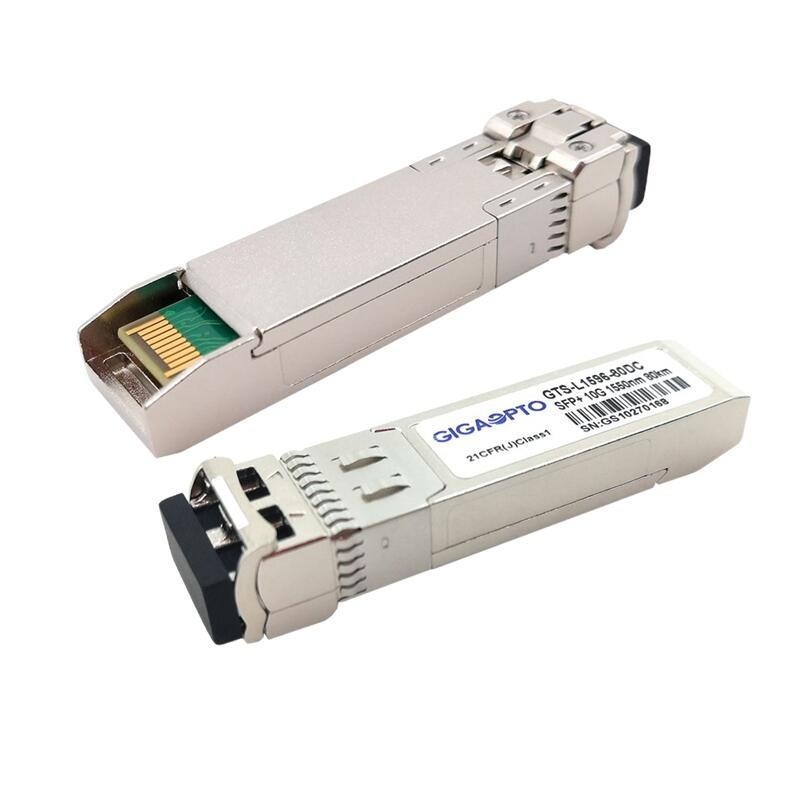

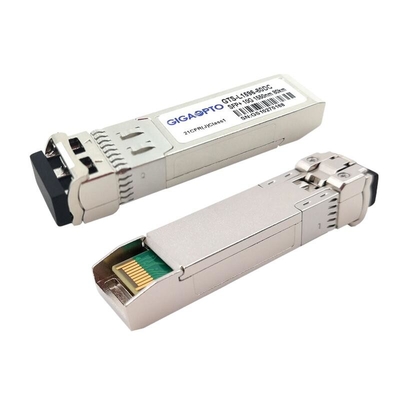

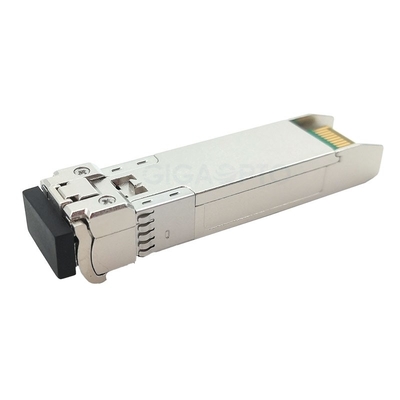

ricetrasmettitore compatibile 80km SMF di 1550nm 10GBASE-ZR Cisco per SFP-10G-ZR
Descrizione del ricetrasmettitore compatibile di Cisco SFP-10G-ZR
Questo ricetrasmettitore compatibile della rete di Cisco SFP-10G-ZR fornisce 10GBase-ZR/ZW (10.3125Gbps/9.953Gbps) la capacità di lavorazione fino a 80km sopra il cavo ottico monomodale della fibra della fibra del doppio G.652 (SMF) facendo uso di una lunghezza d'onda di 1550nm tramite connettore di LC.
Questo modulo di SFP-10G-ZR consiste di tre sezioni: un 1550nm superiore ha raffreddato il trasmettitore del laser di EML e un fotodiodo di APD integrato con un'unità di controllo del preamplificatore dell'trans-impedenza (TIA) e di MCU, tutti i moduli risponde alle esigenze di sicurezza dei laser della classe 1.
Il modulo risponde alle specifiche di SFP+ MSA (SFF-8431, SFF-8432, SFF-8472), a 10 specifiche di Gigabit Ethernet (10GBASE-ZR/ZW per IEEE 802.3ae) ed alle norme di Manica della fibra 10G. È con il connettore di perno di SFP 20 per permettere la capacità calda della spina.
Il monitoraggio di sistemi diagnostici di Digital è disponibile via un'interfaccia seriale a due fili, come specificato in SFF-8472. Caratterizzando il basso consumo energetico, l'alta velocità, questo ricetrasmettitore di SFP-10G-ZR è ideale per il centro dati, Ethernet 10G ed il Manica ecc. della fibra.
Ogni ricetrasmettitore è 100% otticamente ispezionato e provato a qualità, ad affidabilità ed a compatibilità prima della spedizione. Questo SFP-10G-ZR è capace collegare con vasta gamma dell'attrezzatura di rete di Cisco senza cuciture, quale Cisco 3100 serie della WS, Cisco 4500 serie della WS, Cisco 4900 serie, Cisco 5700 serie dell'aria, Cisco 6000, Cisco 6800 serie, la serie di Cisco C6800, nesso di Cisco 2000 serie, nesso di Cisco 3000 serie, nesso di Cisco 5000 serie, nesso di Cisco 7000 serie, nesso di Cisco 9000 serie, serie di Cisco WS-C2960S, serie di Cisco WS-C3560E, serie di Cisco UCS ed ecc.
Specificazione del ricetrasmettitore compatibile di Cisco SFP-10G-ZR
| Marca compatibile | Cisco | P/N (numero del pezzo) | SFP-10G-ZR |
| Venditore | Gigaopto | Tipo | 10Gbps SFP+ |
| Lunghezza d'onda | 1550nm | Portata del cavo | 80km @ G.652 |
| Interfaccia | LC | Tipo di cavo | SMF |
| Tipo di LD | Laser di EML | Tipo del palladio | APD |
| TX potenza di uscita | 0~5dBm | Sensibilità di RX | < -23dBm=""> |
| Ottico-bilancio (dB) | 23dB | Ext. Ratio | >9dB |
| Consumo di energia | ≤1.5W | Sovraccarico di saturazione | >-7dBm |
| DOM Support | Sì | Gamma di temperature | 0 a 70°C |
Avviso: Quando il ricetrasmettitore di a lungo portata è utilizzato nella trasmissione a breve distanza, abbinata prego con l'attenuatore appropriato secondo la tavola.
| Distanza | ≤ 10km | ≤ 30km | ≤ 50km |
| Attenuatore | 12dB | 10dB | 5dB |
Caratteristiche del ricetrasmettitore compatibile di Cisco SFP-10G-ZR
Applicazione del ricetrasmettitore compatibile di Cisco SFP-10G-ZR
Caratteristiche elettriche ed ottiche del ricetrasmettitore compatibile di Cisco SFP-10G-ZR
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note | |
| Trasmettitore | |||||||
| Lunghezza d'onda del centro | λc | 1530 | 1550 | 1565 | nanometro | ||
| Larghezza spettrale (- 20dB) | Δλ | 1 | nanometro | ||||
| Rapporto di soppressione di Laterale modo | SMSR | 30 | - | dB | |||
| Potenza di uscita medio | Pesce gatto | 0 | +4 | dBm | 1 | ||
| Rapporto di estinzione | ER | 6,0 | dB | ||||
| Differenziale dell'oscillazione immissione dei dati | VIN | 180 | 850 | sistemi MV | 2 | ||
| Impedenza differenziale introdotta | ZIN | 90 | 100 | 110 | Ω | ||
|
TX disattivano |
Disattivi | 2,0 | Vcc | V | |||
| Permetta a | 0 | 0,8 | V | ||||
|
Errore di TX |
Errore | 2,0 | Vcc | V | |||
| Normale | 0 | 0,8 | V | ||||
| Ricevitore | |||||||
| Lunghezza d'onda del centro | λc | 1260 | 1600 | nanometro | |||
| Sensibilità del ricevitore | -23 | dBm | 3 | ||||
| Sovraccarico del ricevitore | -7 | dBm | 3 | ||||
| Il LOS De-asserisce | LOSD | -24 | dBm | ||||
| Il LOS asserisce | LOSA | -35 | dBm | ||||
| Isteresi di LOS | 0,5 | 4 | dB | ||||
| Differenziale dell'oscillazione del emissione dei dati | Vout | 300 | 900 | sistemi MV | 4 | ||
|
LOS |
Alto | 2,0 | Vcc | V | |||
| Minimo | 0,8 | V | |||||
Note:
1. Il potere ottico è lanciato in SMF.
2. Input di PECL, internamente CA-accoppiato e terminato.
3. Misurato con un modello di prova di PRBS 231-1 @10.312Gbps, BER ≤1×10-12.
4. Internamente CA-accoppiato.
Dimensioni meccaniche del ricetrasmettitore compatibile di Cisco SFP-10G-ZR
Le dimensioni sono nei millimetri. Tutte le dimensioni sono ±0.1mm salvo specificazione contraria. (Unità: millimetro)
FAQ
Q: È voi fabbrica o la società per azioni?
La tecnologia il Co., srl di Shenzhen GigaOpto è un produttore specializzato dei ricetrasmettitori ottici da 155Mbps a 100Gbps, coprente PON, SFP, SFP+, SFP28, QSFP+, QSFP28, CFP/CFP2/CFP4, FC, video SFP, 1x9, XFP, x2, Xenpak, la serie ottica del ricetrasmettitore di SFF come pure il cavo ottico attivo, il cavo diretto dell'attaccatura, OSA ecc. ecc.
Q: Posso avere un ordine del campione? Che cosa è il vostro MOQ per il ricetrasmettitore compatibile di Cisco SFP-10G-ZR?
Sì, accogliamo favorevolmente gli ordini del campione per verificare e controllare la qualità. I campioni misti sono accettabili, noi non hanno MOQ, 1 campione è disponibili.
Q: Sono i vostri ricetrasmettitori compatibili?
Sì, i nostri moduli ottici compatibili tutta la prova per compatibilità su varie marche differenti di attrezzatura di rete quale Cisco, ginepro, HP, Huawei, Alcatel-Lucent, H3C e più.
Q: Come potete garantire la qualità di questo ricetrasmettitore compatibile di Cisco SFP-10G-ZR?
GigaOpto ha esperienza ricca nella fornitura del servizio di qualità di fiducia ai clienti, un sistema di gestione della qualità perfetto, tutti i nostri prodotti era 100% provato prima della spedizione.
Q: Che cosa è la gamma di temperatura di funzionamento del ricetrasmettitore compatibile di Cisco SFP-10G-ZR?
Gamma di temperature commerciale (COM.): 0 a 70℃
Gamma di temperature estesa (esterna): - 20 a 85℃
Gamma di temperature industriale (Ind.):: - 40 a 85℃
Q: Potete accettare gli ordini di OEM/ODM?
Sì, invii prego un'indagine noi in moda da poterci avere noi una discussione dettagliata.
Q: Che cosa è il termine d'esecuzione del ricetrasmettitore compatibile di Cisco SFP-10G-ZR?
Per i prodotti usuali, teniamo le azione, potremmo spedire i circa 3 giorni dopo la ricezione del pagamento. Per le grandi quantità ed i prodotti speciali, controlli prego il termine d'esecuzione con il nostro rappresentante.
Q: Che cosa è il vostro servizio di assistenza al cliente?
Tutti i nostri clienti possono ottenere tre anni di garanzia e vita di qualità supporto tecnico.
