Dettagli:
|
| Nome: | Ricetrasmettitore di SFP+ Cisco | Lunghezza d'onda: | 1550nm |
|---|---|---|---|
| Distanza: | 40km | Connettore: | LC |
| Bilancio di potere: | 15dB | Applicazione: | Manica di Ethernet 10G/fibra |
| Evidenziare: | moduli del ricetrasmettitore di 1550nm Cisco,moduli del ricetrasmettitore di 10Gbase-ER Cisco,Ricetrasmettitori compatibili del FCC CISCO |
||

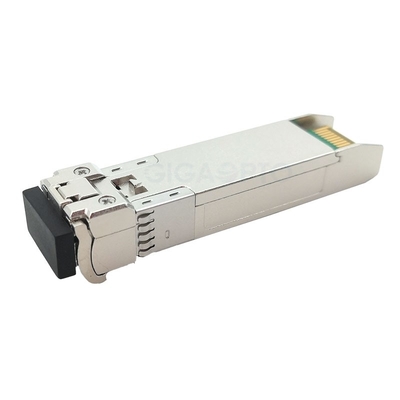

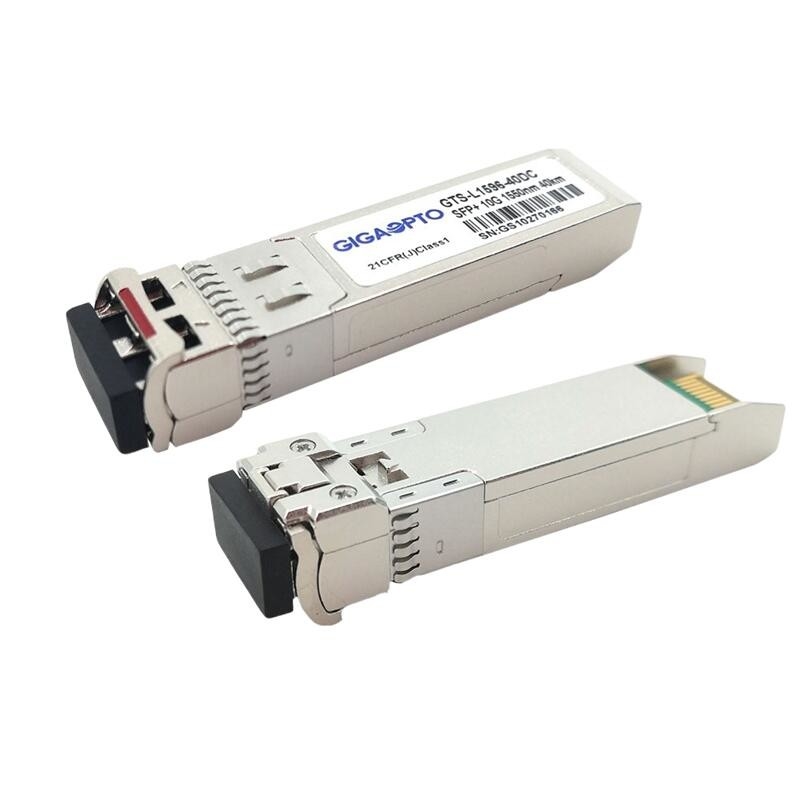

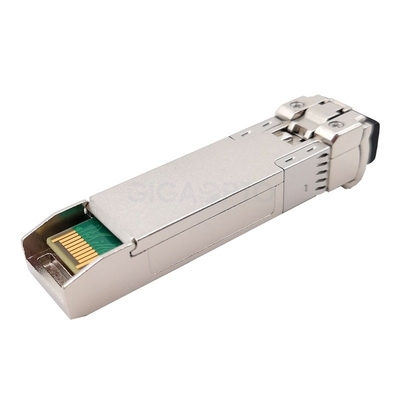

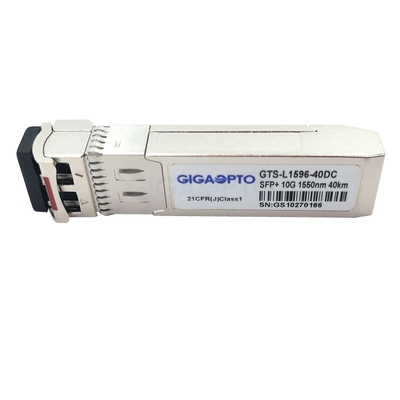

Moduli ricetrasmettitori compatibili Cisco 1550nm 10Gbase-ER perSFP-10G-ER
Descrizione dei moduli ricetrasmettitori compatibili Cisco perSFP-10G-ER
Questo ricetrasmettitore ottico compatibile con Cisco SFP-10G-ER è prodotto con componenti di alta qualità e testato rigorosamente per soddisfare o superare le specifiche originali del produttore e ottimizzato per le applicazioni di reti di data center.Fornisce un throughput 10GBase-ER/EW (10,3125 Gbps/9,953 Gbps) fino a 40 km su cavo ottico in fibra monomodale (SMF) a doppia fibra G.652 utilizzando una lunghezza d'onda di 1550 nm tramite un connettore LC.
Questo modulo SFP-10G-ER è costituito da 1550 laser EML, PIN InGaAs e preamplificatore in un sottogruppo ottico altamente integrato, tutti i moduli soddisfano la sicurezza laser di classe 1.
Il monitoraggio diagnostico digitale (DDM/DOM) è disponibile tramite un'interfaccia seriale a 2 fili, come specificato in SFF-8472, che fornisce il monitoraggio in tempo reale della temperatura del ricetrasmettitore, della corrente di polarizzazione del laser, della potenza ottica, della potenza ottica ricevuta e della tensione di alimentazione del ricetrasmettitore
Questo modulo ottico SFP-10G-ER è programmato per essere compatibile con un'ampia gamma di apparecchiature di rete Cisco come serie Cisco 3100 WS, serie Cisco 4500 WS, serie Cisco 4900, serie Cisco 5700 Air, Cisco 6000, serie Cisco 6800, Cisco Serie C6800, serie Cisco Nexus 2000, serie Cisco Nexus 3000, serie Cisco Nexus 5000, serie Cisco Nexus 7000, serie Cisco Nexus 9000, serie Cisco WS-C2960S, serie Cisco WS-C3560E, serie Cisco UCS e così via.
SpecificaDi moduli ricetrasmettitori compatibili con Cisco perSFP-10G-ER
| marca compatibile | Cisco | Codice prodotto | SFP-10G-ER |
| Venditore | Gigaopto | Tipo | SFP+ da 10 Gbps |
| Lunghezza d'onda | 1550 nm | Portata massima | 40 km |
| Tipo di connettore | LC duplex | Tipo di cavo | fibra monomodale |
| Tipo LD | Laser EML | Tipo di ricevitore | SPILLO |
| Potenza media TX | -1~3dBm | Sensibilità RX | < -16dBm |
| Bilancio energetico | 15dB | Rapporto di estinzione | >8,2 dB |
| Consumo di energia | ≤1,5 W | Sovraccarico RX | >0,5 dBm |
| Supporto DOM | Supportato | Intervallo di temperatura | Da 0 a 70°C (da 32 a 158°F) |
Avviso: quando il ricetrasmettitore a lunga portata viene utilizzato nella trasmissione a breve distanza, abbinarlo all'attenuatore appropriato secondo la tabella.
| Distanza | ≤ 5 km | ≤ 10 km | ≤ 20 km |
| Attenuatore | 7 dB | 5 dB | 3 dB |
CaratteristicheDi moduli ricetrasmettitori compatibili con Cisco perSFP-10G-ER
ApplicazioneDi moduli ricetrasmettitori compatibili con Cisco perSFP-10G-ER
Caratteristiche Elettriche ed OtticheDi moduli ricetrasmettitori compatibili con Cisco perSFP-10G-ER
| caratteristiche elettriche | ||||||
| Parametro | Simbolo | minimo | Tipico | Massimo | Unità | Appunti |
| Corrente di alimentazione totale | IOCC | 300 | mA | |||
| Trasmettitore | ||||||
| Tensione di ingresso differenziale del trasmettitore | 180 | 1200 | mV | |||
| Tx_Fault Tensione di uscita - Alta | VOH | 2.4 | Vcc | V | LVTTL | |
| Tx_Fault Tensione di uscita - Bassa | VOL | 0 | 0.4 | V | LVTTL | |
| Tx_Disable Tensione in ingresso - Alta | VIH | 2 | Vcc | V | LVTTL | |
| Tx_Disable Tensione in ingresso - Bassa | VI L | 0 | 0,8 | V | LVTTL | |
| Impedenza differenziale di ingresso | 90 | 100 | 110 | Ω | ||
| Ricevitore | ||||||
| Tensione di uscita differenziale del ricevitore | 300 | 850 | mV | |||
| Tensione di uscita LOS - Alta | VOH | 2.4 | Vcc | V | LVTTL | |
| Tensione di uscita LOS - Bassa | VOL | 0 | 0.4 | V | LVTTL | |
| Impedenza differenziale di uscita | 90 | 100 | 110 | Ω | ||
| Caratteristiche del trasmettitore ottico | |||||||
| Parametro | Simbolo | minimo | Tipico | Massimo | Unità | Appunti | |
| Potenza di uscita media | PFUORI | -1 | +3 | dBm | |||
| Lunghezza d'onda centrale | λc | 1530 | 1550 | 1565 | nm | ||
| Larghezza spettrale (-20 dB) | ∆λ | 1 | nm | ||||
| Rapporto di soppressione della modalità laterale | SMSR | 30 | dB | ||||
| Rapporto di estinzione | E.R | 8.2 | dB | ||||
| Rumore di intensità relativa | RIN | -128 | dB/Hz | ||||
| Tempo di salita/discesa ottica | TR/TF | 28 | 50 | p.s | |||
| Trasmettitore e penalità di dispersione | TDP | 2 | dB | ||||
| Trasmettitore spento | PSPENTO | -30 | dBm | ||||
| Diagramma a occhio di uscita | Conforme a IEEE802.3ae | ||||||
| Caratteristiche del ricevitore ottico | |||||||
| Parametro | Simbolo | minimo | Tipico | Massimo | Unità | Appunti | |
| Lunghezza d'onda centrale | λc | 1260 | 1610 | nm | |||
| Sensibilità del ricevitore | PSEN | -16 | dBm | 1 | |||
| Potenza di saturazione in ingresso (sovraccarico) | PSAB | 0,5 | dBm | ||||
| Riflettanza del ricevitore | -12 | dB | |||||
| Livello di disattivazione LOS | PERSO | -17 | dBm | ||||
| Livello di asserzione LOS | LOSA | -30 | dBm | ||||
| Isteresi LOS | IOS | 0,5 | 6 | dB | |||
Nota 1.Misurato con PRBS231Modello -1, @10,3125 Gbps, ER=8,2 dB, BER=1x10-12.
Profilo del pacchettoDi moduli ricetrasmettitori compatibili con Cisco perSFP-10G-ER
Le dimensioni sono in millimetri.Tutte le dimensioni sono ±0,1 mm se non diversamente specificato.(Unità: mm)
FAQ
Q:Perché scegliere noi?
GigaOpto è il fornitore leader a livello mondiale di ricetrasmettitori ottici e abbiamo circa 10 anni di esperienza in questo campo.Il nostro vantaggio.
Q:I vostri ricetrasmettitori sono compatibili?
Sì, tutti i nostri moduli ottici compatibili testano la compatibilità su una varietà di marche diverse di apparecchiature di rete come Cisco, Juniper, Arista, HP, Huawei, Alcatel-Lucent Nokia, H3C e altre.
D: Posso avere un ordine del campioneDi moduli ricetrasmettitori compatibili con Cisco perSFP-10G-ER?Qual è il tuo MOQ?
Sì, accogliamo con favore gli ordini di campioni per testare e verificare la qualità.I campioni misti sono accettabili, non abbiamo MOQ, è disponibile 1 campione.
Q:Quali sono i termini di pagamento?perquesti moduli ricetrasmettitori compatibili con Cisco per SFP-10G-ER?
Di solito è necessario il pagamento anticipato tramite T/T, West Union o Paypal.
Potrebbe anche supportare L/C, termini di credito.
Q:Potrei restituire i prodotti se c'è un problema di qualitàcon questoModuli ricetrasmettitori compatibili Cisco perSFP-10G-ER?
Sì, se si verifica un problema di qualità, potremmo accettare uno scambio gratuito.
Q:Potrei usare il nostro logo ed etichettasu questiModuli ricetrasmettitori compatibili Cisco perSFP-10G-ER?
Sì, potremmo fornire un servizio OEM e realizzare i prodotti con la tua etichetta.
