Dettagli:
|
| Nome di prodotto: | Ricetrasmettitore di 32GFC LW | Imballaggio: | SFP28 |
|---|---|---|---|
| Tasso di dati (GBP): | 32Gbps | lunghezza d'onda: | 1310nm |
| Distanza: | 10km | Componenti ottiche: | DFB/PIN |
| Interfaccia: | Doppio-LC | Parole chiavi: | Ricetrasmettitore di Manica della fibra di 32GFC LW |
| Evidenziare: | Ricetrasmettitore di Manica della fibra SFP28,ricetrasmettitore di Manica della fibra 1310nm,SMF 32G FC |
||

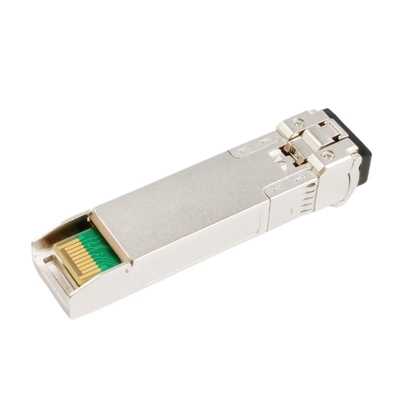

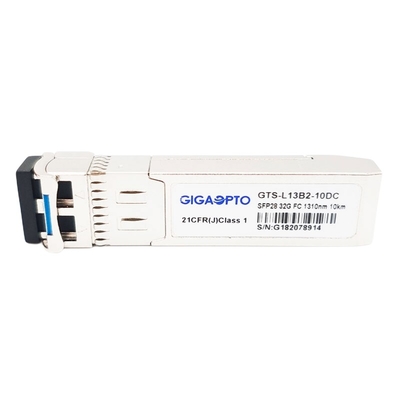

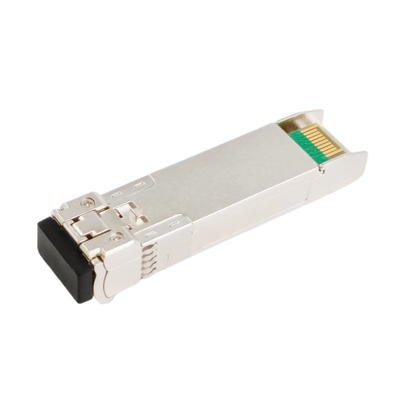

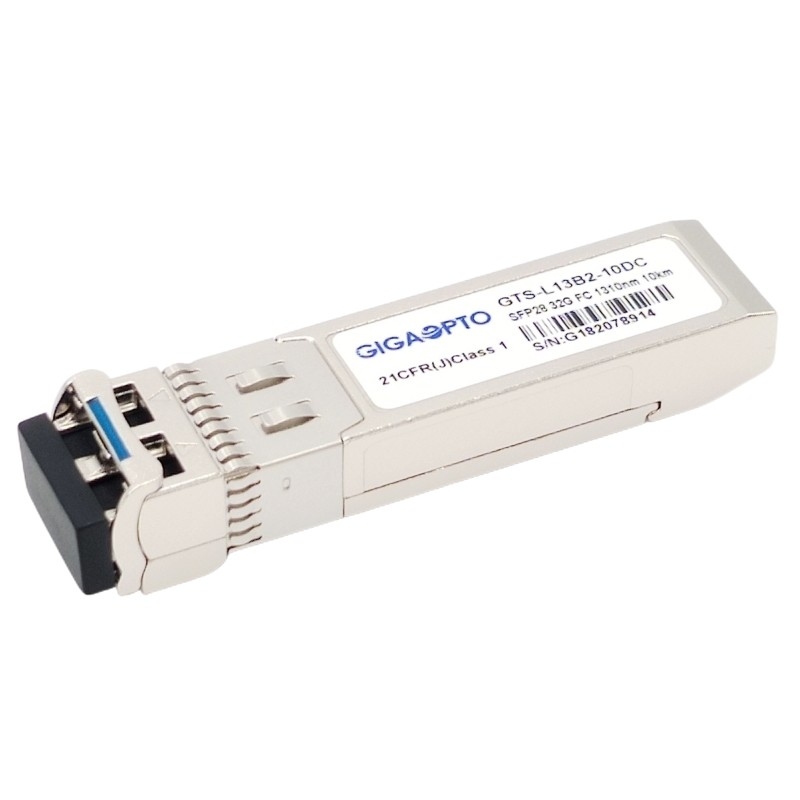

DOM di LC del modulo del ricetrasmettitore di Manica SFP28 della fibra di 32G SMF 1310nm 10km
Descrizione
Questo 32GFC SFP28 LW è un singolo canale, le applicazioni pluggable calde di Ethernet 25G e 32GFC per del ricetrasmettitore. Funziona ad una lunghezza d'onda nominale di 1310nm e sostiene il Manica della fibra 8G/16G/32G (FC) ed Ethernet 25G, adatta a rete di deposito (SAN), collegamenti di centro dati fino a 10km sopra la fibra del singolo modo.
Il ricetrasmettitore consiste di tre sezioni: un trasmettitore del laser di 1310nm DFB, un fotodiodo di PIN integrati con un'unità di controllo del preamplificatore di trans-impedenza (TIA) e di MCU. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser.
Il ricetrasmettitore della fibra di lunghezza d'onda lunga di Manica della fibra 32G (32GFC) sostiene i sistemi diagnostici ottici di DDM/DOM che forniscono informazioni diagnostiche in tempo reale sulle condizioni di gestione attuali.
È pienamente compatibile a multi accordo di fonte SFF-8431 e SFF-8472 (MSA), RoHS, Manica della fibra 32G (28,05 GBP), Manica della fibra 16G (14.025Gbps), specifiche di Manica della fibra 8G (8,5 GBP).
Specificazione
| Prodotto | 32GFC LW | Numero del pezzo | GTS-L13B2-10DC |
| Fattore forma | SFP28 | Max Data Rate | 28.05Gbps |
| Lunghezza d'onda | 1310nm | Max Cable Distance | 10km |
| Connettore | Duplex LC | Media | MMF |
| Tipo del trasmettitore | DFB | Tipo del ricevitore | PIN |
| Tensione di alimentazione elettrica | 3.3V | Corrente dell'alimentazione elettrica | <400ma> |
| Potere di TX | -7~2dBm | Sensibilità del ricevitore | <-11> |
| Rapporto di estinzione | >4dB | Sovraccarico del ricevitore | <2dbm> |
| Gamma di temperature | 0 a 70°C (32 - 158°F) | Garanzia | 3 anni |
| OEM/ODM | Di sostegno | Monitoraggio diagnostico di Digital | Supporto |
Caratteristiche
Applicazione
Caratteristiche ottiche ed elettriche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note | |
| Trasmettitore | |||||||
| Lunghezza d'onda del centro | λc | 1270 | 1310 | 1350 | nanometro | ||
| Larghezza spettrale (- 20dB) | Δλ | 1 | nanometro | ||||
| Rapporto di soppressione di Laterale modo | SMSR | 30 | - | dB | |||
| Potenza di uscita medio | Pesce gatto | -7 | 2 | dBm | 1 | ||
| Rapporto di estinzione | ER | 4 | dB | ||||
| Differenziale dell'oscillazione immissione dei dati | VIN | 180 | 850 | sistemi MV | 2 | ||
| Impedenza differenziale introdotta | ZIN | 90 | 100 | 110 | Ω | ||
|
TX disattivano |
Disattivi | 2,0 | Vcc | V | |||
| Permetta a | 0 | 0,8 | V | ||||
|
Errore di TX |
Errore | 2,0 | Vcc | V | |||
| Normale | 0 | 0,8 | V | ||||
| Ricevitore | |||||||
| Lunghezza d'onda del centro | λc | 1260 | 1600 | nanometro | |||
| Sensibilità del ricevitore | -11,6 | dBm | 3 | ||||
| Sovraccarico del ricevitore | 2 | dBm | 3 | ||||
| Il LOS De-asserisce | LOSD | -15 | dBm | ||||
| Il LOS asserisce | LOSA | -30 | dBm | ||||
| Isteresi di LOS | 0,5 | dB | |||||
| Differenziale dell'oscillazione del emissione dei dati | Vout | 300 | 900 | sistemi MV | 4 | ||
|
LOS |
Alto | 2,0 | Vcc | V | |||
| Minimo | 0,8 | V | |||||
Note:
1. Il potere ottico è lanciato in SMF.
2. Input di PECL, internamente CA-accoppiato e terminato.
3. Misurato con un modello di prova di PRBS 231-1 @25.08Gps, BER ≤1×10-6.
4. Internamente CA-accoppiato.
Compatibilità
Tutti i moduli ottici del ricetrasmettitore del GTS-L13B2-10DC di Gigaopto sono originario aperto, possono essere codificati per essere completamente - compatibile con i dispositivi della corrente principale, riferisca prego alla seguente forma, per la più compatibilità dei prodotti, prego si sentono libero per contattarci.
| Marca/numero del pezzo compatibili corrispondenti | |||
| Marca | Numero del pezzo | Marca | Numero del pezzo |
| Gigaopto | GTS-L13B2-10DC | QLogic | SFP32-LR-SP-C |
| Cisco | DS-SFP-FC32G-LW | Broccato | XBR-000238 |
