Dettagli:
|
| Nome di prodotto: | 10GFC SFP LW | Max Speed (GBP): | 10.518Gbps |
|---|---|---|---|
| lunghezza d'onda: | 1310nm | Trasmissione: | 10km |
| Componente ottica: | DFB/PIN | Interfaccia: | LC doppio |
| DDMI: | Di sostegno | Temperatura: | -5 a 85°C (23 - 185°F) |
| Parole chiavi: | Ricetrasmettitore 10km di 10GFC SFP+ | ||
| Evidenziare: | Manica della fibra di 10G FC,Manica della fibra di SFP+ FC,Ricetrasmettitore di Manica della fibra di FC |
||

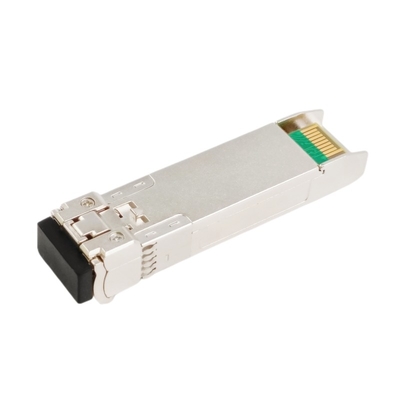

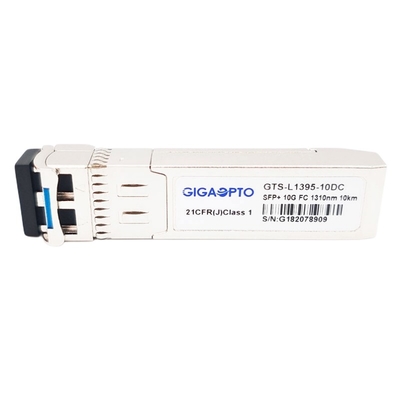

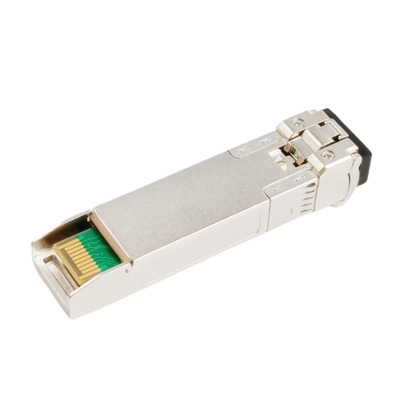

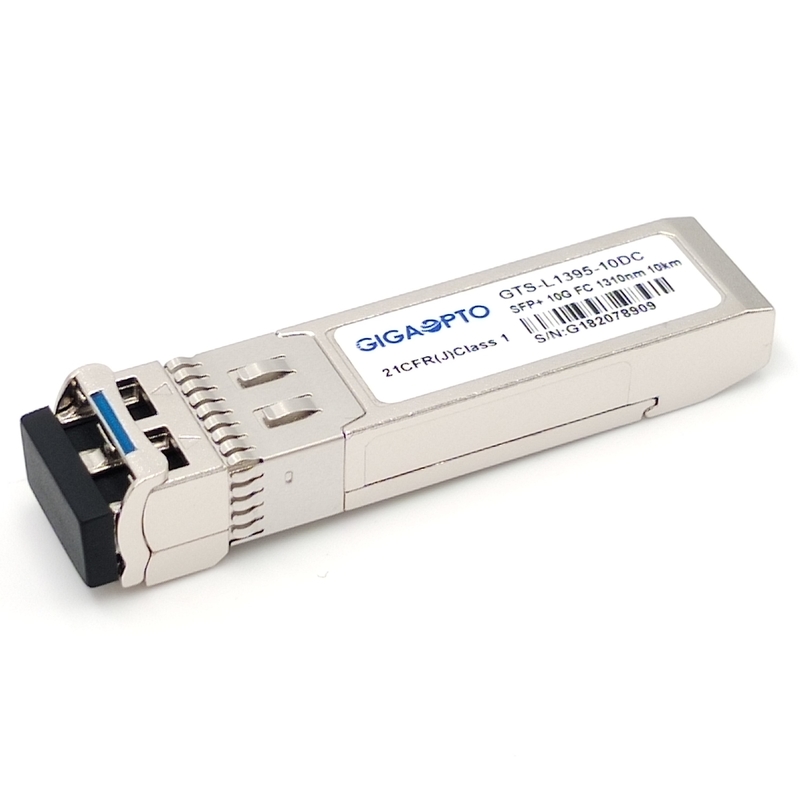

DOM LC SMF di Manica SFP+ 1310nm 10km della fibra 10GFC
Descrizione
Il ricetrasmettitore del GTS-L1395-10DC di Gigaopto caratterizza un trasmettitore altamente affidabile di 1310nm DFB ed il rivelatore fotoelettrico di PIN in un connettore ottico di LC del duplex. La sua trasmissione massima può raggiungere fino a 10km sopra la fibra del singolo modo G.652 (SMF).
È progettato per uso nelle applicazioni di serie 10Gbps quale SONET Ethernet STM64, 10Gigabit di OC192/SDH e le applicazioni di Manica della fibra 10Gbps. Funziona con la singola alimentazione elettrica di +3.3V. Il ricetrasmettitore si conforma all'accordo di multi-fonte di 10Gbps SFP+ (MSA).
Le funzioni di sistemi diagnostici di Digital sono disponibili via un'interfaccia seriale a due fili, come specificato in SFF-8472, che permette l'accesso in tempo reale ai parametri di esercizio del dispositivo quale la temperatura del ricetrasmettitore, corrente di polarizzazione del laser, potere ottico trasmesso, hanno ricevuto la tensione ottica di rifornimento del ricetrasmettitore e di potere.
Tutti i moduli sono prodotti del laser della classe 1 che rispondono alle norme FDA/CDRH e IEC-60825.
Specificazione
| Fattore forma | SFP+ | Max Data Rate | 10.51875Gbps |
| Lunghezza d'onda | 1310nm | Max Cable Distance | 10km |
| Connettore | Duplex LC | Media | SMF |
| Tipo del trasmettitore | DFB 1310nm | Tipo del ricevitore | PIN |
| Potere di TX | -6~0dBm | Sensibilità del ricevitore | <-14> |
| Gamma di temperature | -5 a 85°C (23 - 185°F) | Garanzia | 3 anni |
| OEM/ODM | Di sostegno | DOM | Di sostegno |
| Protocolli | CE, classe 1 FDA e IEC60825-1 sicurezza dei laser compiacente, RoHS, SFF-8431, SFP MSA | ||
| Applicazioni di sostegno |
Ethernet 10GBASE-LR/10GBASE-LW Manica della fibra 10G commutatori e router di 10GbE Data Center |
||
Caratteristiche
Applicazione
Caratteristiche ottiche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note | ||
| Trasmettitore | ||||||||
| Lunghezza d'onda del centro | λc | 1270 | 1310 | 1350 | nanometro | |||
| Larghezza spettrale (- 20dB) | Δλ | 1 | nanometro | |||||
| Rapporto di soppressione di Laterale modo | SMSR | 30 | - | dB | ||||
| Potenza di uscita medio | Pesce gatto | -6,0 | 0 | dBm | 1 | |||
| Rapporto di estinzione | ER | 3,5 | dB | |||||
| Differenziale dell'oscillazione immissione dei dati | VIN | 180 | 850 | sistemi MV | 2 | |||
| Impedenza differenziale introdotta | ZIN | 90 | 100 | 110 | Ω | |||
|
TX disattivano |
Disattivi | 2,0 | Vcc | V | ||||
| Permetta a | 0 | 0,8 | V | |||||
|
Errore di TX |
Errore | 2,0 | Vcc | V | ||||
| Normale | 0 | 0,8 | V | |||||
| Ricevitore | ||||||||
| Lunghezza d'onda del centro | λc | 1260 | 1600 | nanometro | ||||
| Sensibilità del ricevitore | -14,4 | dBm | 3 | |||||
| Sovraccarico del ricevitore | 0,5 | dBm | 3 | |||||
| Il LOS De-asserisce | LOSD | -16 | dBm | |||||
| Il LOS asserisce | LOSA | -30 | dBm | |||||
| Isteresi di LOS | 0,5 | dB | ||||||
| Differenziale dell'oscillazione del emissione dei dati | Vout | 300 | 900 | sistemi MV | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Minimo | 0,8 | V | ||||||
Nota:
1. Il potere ottico è lanciato in SMF.
2. Input di PECL, internamente CA-accoppiato e terminato.
3. Misurato con un modello di prova di PRBS 231-1 @10312Mbps, BER ≤1×10-12.
4. Internamente CA-accoppiato.
Compatibilità
Gigaopto fabbrica ed immagazzina una gamma completa di ricetrasmettitori ottici fino a 100G. Tutti i nostri moduli ottici del ricetrasmettitore qualità-sono provati a compatibilità con l'ambiente del commutatore dell'obiettivo e sono 100% compatibile con le marche importanti quali Cisco, broccato, HP, il ginepro, Huawei, Alcatel-Lucent, l'estremo, il Arista, Force10, il D-collegamento, 3Com, ecc. ed offrono una garanzia di tre anni.
Per questo GTS-L0895-10DC, riferisca prego alla tavola della corrispondenza di P/N. Se avete bisogno della più compatibilità, non esiti prego a lasciarci sapere.
| Marca/numero del pezzo compatibili corrispondenti | |||
| Marca | Numero del pezzo | Marca | Numero del pezzo |
| Gigaopto | GTS-L1395-10DC | Cisco | DS-SFP-FC10G-LW |
| Ginepro | XBR-000217 | ||
