Dettagli:
|
| Nome di prodotto: | SFP-8GFC-ZR | Max Rate (GBP): | 8.5Gbps |
|---|---|---|---|
| lunghezza d'onda: | 1550nm | Max Reach: | 80km |
| Componenti: | EML/APD | Connettore/polacco: | LC/PC duplex |
| Impiegati: | 0 a 70°C | Elettrico bilancio: | 24db |
| Parole chiavi: | Ricetrasmettitore di 8GFC ZW SFP+, 8G FC 80km 1550nm | ||
| Evidenziare: | Modulo di Manica della fibra 8GFC,modulo di Manica della fibra di 80km,Ricetrasmettitore dello ZW SFP+ |
||

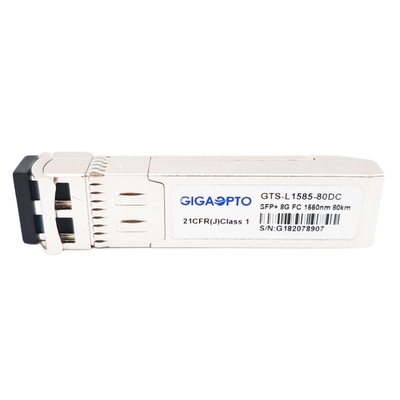

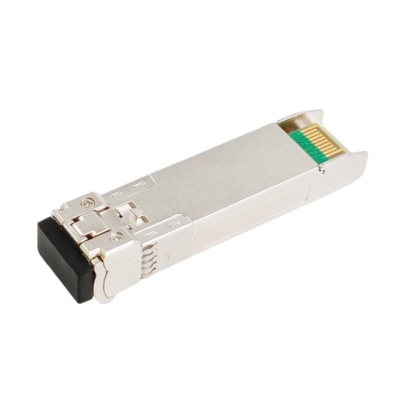

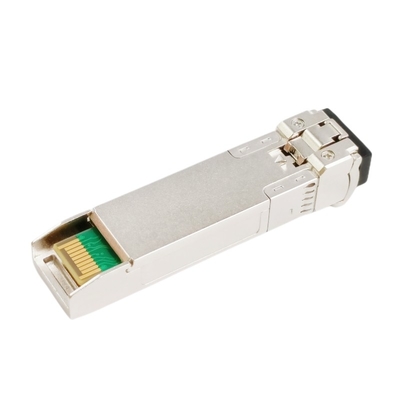

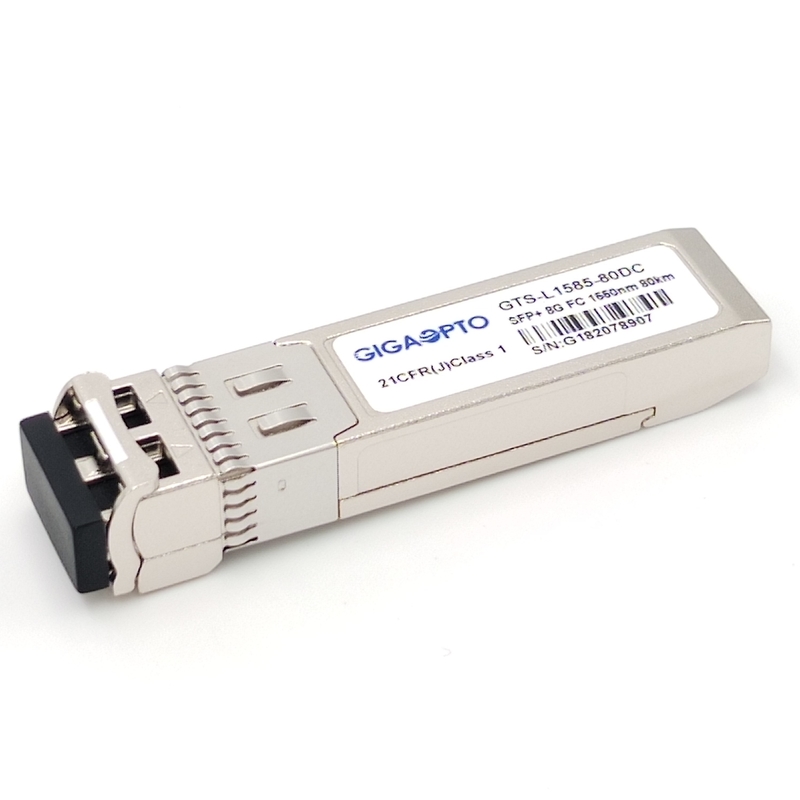

Modulo ottico del ricetrasmettitore di 8GFC SFP+ 1550nm 80km per il Manica della fibra ed il SAN
Descrizione
IL 8GFC SFP+ che di Gigaopto il ricetrasmettitore ottico GTS-L1585-80DC è progettato per l'applicazione della connettività del canale della fibra dell'onda lunga 8Gb/s, fornisce 8.5Gb/s la capacità di lavorazione fino a 80km sopra fibra monomodale (SMF) usando la lunghezza d'onda 1550nm.
La sezione del trasmettitore incorpora un laser affidabile di EML raffreddato 1550nm. E la sezione del ricevitore consiste di un fotodiodo di PIN integrato con un TIA. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser.
Questo ricetrasmettitore di SFP+ ZW è pienamente compatibile con accordo di Multi-fonte di SFP+ (MSA) e la norma di FCIA FC-PI-4 800-SM-LC-L.
Le funzioni di sistemi diagnostici di Digital sono disponibili via un'interfaccia seriale a due fili, come specificato in SFF-8472, che permette l'accesso in tempo reale ai parametri di esercizio del dispositivo quale la temperatura del ricetrasmettitore, corrente di polarizzazione del laser, potere ottico trasmesso, hanno ricevuto la tensione ottica di rifornimento del ricetrasmettitore e di potere.
Specificazione
| Marca compatibile | Broccato | Categoria | Manica SFP della fibra |
| Numero del pezzo | GTS-L1585-80DC | Bilancio di potere | 24dBm |
| Tipo di forma | SFP+ | Max Data Rate | 8.5Gb/s |
| Lunghezza d'onda | 1550nm | Distanza | 80km @ G.652 |
| Connettore | Recipiente di LC | Media | SMF |
| Tipo del trasmettitore | EML | Tipo del ricevitore | APD |
| Tensione di alimentazione elettrica | 3.3V | Rifornimento corrente | <450ma> |
| Potere di TX | 0~5dBm | Sensibilità del ricevitore | <-24dbm> |
| Rapporto di estinzione | >7.0dB | Sovraccarico del ricevitore | >-7.0dBm |
| Gamma di temperature | 0 a 70°C (32 - 158°F) | Garanzia | 3 anni |
| OEM/ODM | Di sostegno | Sistema diagnostico di Digital | Supporto |
| Protocolli | MSA compiacente | ||
Caratteristiche
Applicazione
Caratteristiche ottiche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note | ||
| Trasmettitore | ||||||||
| Lunghezza d'onda del centro | λc | 1530 | 1550 | 1565 | nanometro | |||
| Larghezza spettrale (- 20dB) | Δλ | 1 | nanometro | |||||
| Rapporto di soppressione di Laterale modo | SMSR | 30 | - | dB | ||||
| Potenza di uscita medio | Pesce gatto | 0 | 5,0 | dBm | 1 | |||
| Rapporto di estinzione | ER | 7,0 | dB | |||||
| Differenziale dell'oscillazione immissione dei dati | VIN | 180 | 850 | sistemi MV | 2 | |||
| Impedenza differenziale introdotta | ZIN | 90 | 100 | 110 | Ω | |||
|
TX disattivano |
Disattivi | 2,0 | Vcc | V | ||||
| Permetta a | 0 | 0,8 | V | |||||
|
Errore di TX |
Errore | 2,0 | Vcc | V | ||||
| Normale | 0 | 0,8 | V | |||||
| Ricevitore | ||||||||
| Lunghezza d'onda del centro | λc | 1260 | 1600 | nanometro | ||||
| Sensibilità del ricevitore | -24,0 | dBm | 3 | |||||
| Sovraccarico del ricevitore | -7,0 | dBm | 3 | |||||
| Il LOS De-asserisce | LOSD | -25,0 | dBm | |||||
| Il LOS asserisce | LOSA | -35 | dBm | |||||
| Isteresi di LOS | 0,5 | dB | ||||||
| Differenziale dell'oscillazione del emissione dei dati | Vout | 300 | 900 | sistemi MV | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Minimo | 0,8 | V | ||||||
Nota:
1. Il potere ottico è lanciato in SMF.
2. Input di PECL, internamente CA-accoppiato e terminato.
3. Misurato con un modello di prova di PRBS 231-1 @8.5Gbps, BER ≤1×10-12.
4. Internamente CA-accoppiato.
