Dettagli:
|
| Nome di prodotto: | SFP-8GFC-40 | Max Speed (Gb/s): | 8.5Gb/s |
|---|---|---|---|
| lunghezza d'onda: | 1310nm | Max Distance: | 40km |
| Connettore: | PC DI LC | DDM/DOM: | Di sostegno |
| Temperatura: | 0 a 70°C | OEM/ODM: | Di sostegno |
| Parole chiavi: | 8GFC SFP+ ER 1310nm 40km | ||
| Evidenziare: | ricetrasmettitore di Manica della fibra 8G,Manica della fibra dei DOM 8G,FC SFP+ |
||

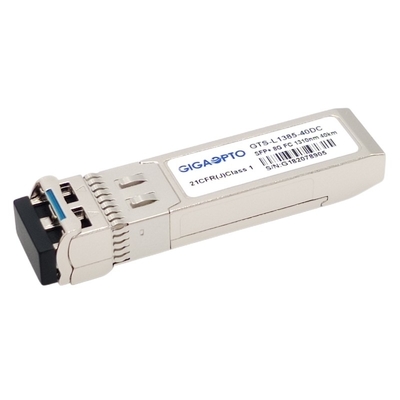

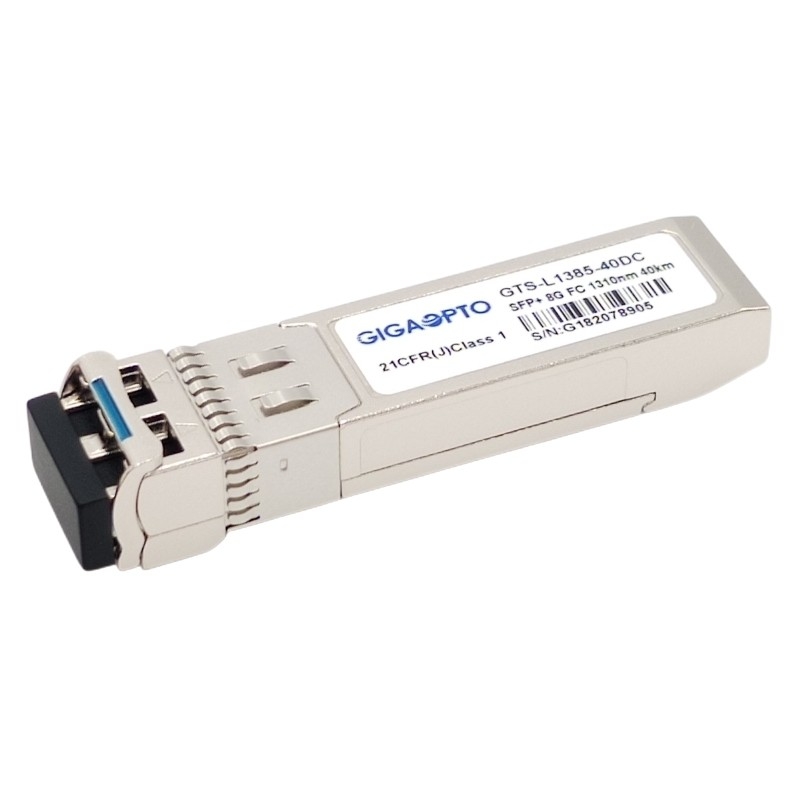

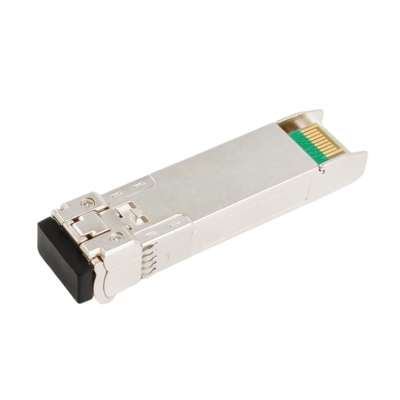

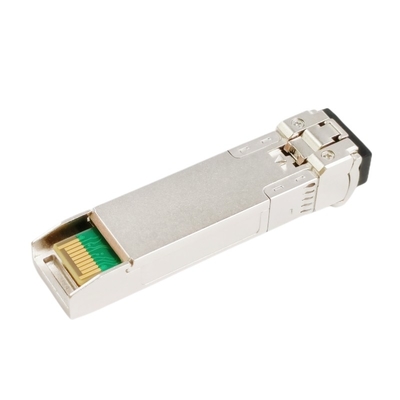

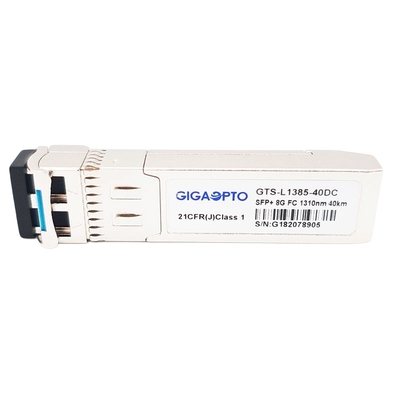

modulo del ricetrasmettitore di Manica della fibra 8G (8GFC), rete SFP-8GFC-40 del broccato compatibile, Caldo-Pluggable
Descrizione
Il ricetrasmettitore del canale della fibra SFP-8GFC-40 è modulo pluggable di piccolo fattore forma, destinato per sostenere il Manica della fibra 8G (FC), adatto a collegamenti fino a 40km della rete di deposito (SAN) sopra la fibra del singolo modo.
La sezione del trasmettitore incorpora un laser affidabile di 1310nm DFB. E la sezione del ricevitore consiste di un fotodiodo di PIN integrato con un TIA. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser.
Questo ricetrasmettitore è pienamente compatibile con accordo di Multi-fonte di SFP+ (MSA) e la norma di FCIA FC-PI-4 800-SM-LC-L.
Le funzioni ottiche del monitoraggio di Digital (DOM) sono disponibili via un'interfaccia seriale a due fili, come specificato in SFF-8472, che permette l'accesso in tempo reale ai parametri di esercizio del dispositivo quale la temperatura del ricetrasmettitore, corrente di polarizzazione del laser, potere ottico trasmesso, hanno ricevuto la tensione ottica di rifornimento del ricetrasmettitore e di potere.
Il ricetrasmettitore ottico del canale della fibra è CE/FCC/RoHS compiacente.
Specificazione
| Nome di prodotto | SFP-8GFC-40 | Categoria | Manica SFP della fibra |
| Imballaggio | SFP+ | Larghezza di banda | 1.06Gbps ~ 8.5Gbps |
| Lunghezza d'onda concentrare | 1310nm | Trasmissione | 40km |
| Interfaccia | Recipiente duplex di LC | Tipo di cavo | G.652 SMF |
| Tipo del trasmettitore | Laser di DFB | Tipo del ricevitore | PIN |
| TX potenza di uscita (dBm) | 1~4dBm | Sensibilità del ricevitore | <-15dbm> |
| Sistemi diagnostici | Supporto | OEM/ODM | Supporto |
| Gamma di temperature | 0 a 70°C (32 - 158°F) | Garanzia | 3 anni |
| Protocolli | MSA compiacente | ||
Caratteristiche
Applicazioni
Specifiche di prestazione – elettriche
| Parametro | Simbolo | Minuto. | Tipo. | Massimo | Unità | Note | |||||
| Trasmettitore | |||||||||||
| CML introduce (differenziale) | Vin | 150 | 1200 | mVpp |
Il CA coppia input |
||||||
|
Modo comune introdotto di CA Tensione |
0 | 25 | sistemi MV | RMS | |||||||
|
Impedenza introdotta (Differenziale) |
Zin | 85 | 100 | 115 | ohm |
Rin > 100 kohms @ CC |
|||||
|
Ingresso differenziale S-parametro |
SDD 11 | - | - | -10 | dB | ||||||
|
Differenziale al terreno comunale Conversione di modo |
SCD 11 | - | - | -10 | dB | ||||||
|
Tx_DISABLE ha introdotto Tensione – livello |
V | ||||||||||
| 2 | 3,45 | ||||||||||
|
Tx_DISABLE ha introdotto Tensione – minimo |
V | ||||||||||
| 0 | 0,8 | ||||||||||
|
Tx_FAULT ha prodotto Tensione – livello |
Vcc+0.3 | V |
Io = 400µA; Ospite Vcc |
||||||||
| 2 | |||||||||||
|
Tx_FAULT ha prodotto Tensione – minimo |
0,5 | V | Io = -4.0mA | ||||||||
| 0 | |||||||||||
| Ricevitore | |||||||||||
|
Uscite di CML (Differenziale) |
700 | mVpp |
Il CA coppia uscite |
||||||||
| Vout | 350 | ||||||||||
|
Terreno comunale di CA dell'uscita Tensione di modo |
0 | 15 | sistemi MV | RMS | |||||||
|
Impedenza dell'uscita (Differenziale) |
Zout | 90 | 100 | 110 | ohm | ||||||
|
Uscita differenziale S-parametro |
Deviazione standard 22 | - | - | -10 | dB | ||||||
|
Tensione in uscita di Rx_LOS – Alto |
2 | Vcc+0.3 | V |
lo = 400µA; Ospite Vcc |
|||||||
|
Tensione in uscita di Rx_LOS – Minimo |
0 | 0,8 | V | lo = -4.0mA | |||||||
| MOD_DEF (2:0) | VoH | 2,5 | V | Con l'identificazione di serie | |||||||
| Volume | 0 | 0,5 | V | ||||||||
Specifiche di prestazione – ottiche
| Parametro | Simbolo | Minuto. | Tipico | Massimo. | Unità | ||||
| il diametro di centro di 9µm SMF ha sostenuto la distanza | 40 | Chilometro | |||||||
| Tasso di dati | 0,614 | 8,5 | GBP | ||||||
| Trasmettitore | |||||||||
| Lunghezza d'onda del centro | λC | 1290 | 1310 | 1330 | nanometro | ||||
| Larghezza spettrale (- 20dB) | Δλ | 1 | nanometro | ||||||
| Rapporto laterale di soppressione di modo | SMSR | 30 | dB | ||||||
| Potenza di uscita medio | Pesce gatto | 1 | 4 | dBm | |||||
| Rapporto di estinzione | ER | 3,5 | dB | ||||||
| Potere medio FUORI del trasmettitore | Poff | -30 | dBm | ||||||
| Impedenza differenziale introdotta | ZIN | 90 | 100 | 110 | Ω | ||||
| TX disattivano | Disattivi | 2,0 | Vcc+0.3 | V | |||||
| Permetta a | 0 | 0,8 | |||||||
| Errore di TX | Errore | 2,0 | VCC +0,3 | V | |||||
| Normale | 0 | 0,8 | |||||||
| TX disattivano per asserire il tempo | t_off | - | - | 10 | noi | ||||
| TX_DISABLE negano il tempo | t_on | - | - | 1 | spettrografia di massa | ||||
| Tempo di TX_BISABLE di iniziare risistemazione | t_reset | 10 | - | - | noi | ||||
|
Tempo di inizializzare, includere risistemazione di TX_FAULT |
- | - | 300 | spettrografia di massa | |||||
| t_init | |||||||||
| TX_FAULT dall'errore all'asserzione | t_fault | - | - | 100 | noi | ||||
| Nervosismo totale | TJ | - | - | 0,28 | UI (pp) | ||||
| Nervosismo dipendente di dati | DDJ | - | - | 0,1 | UI (pp) | ||||
| Nervosismo non correlativo | UJ | - | - | 0,023 | RMS | ||||
| Ricevitore | |||||||||
| Lunghezza d'onda del centro | λ | 1260 | 1565 | nanometro | |||||
| Sensibilità | Pmin | -15 | dBm | ||||||
| Sovraccarico del ricevitore | Pmax | 0,5 | dBm | ||||||
| Attenuazione di riflessione ottica | ORL | -12 | dB | ||||||
| Il LOS De-asserisce | LOSD | -18 | dBm | ||||||
| Il LOS asserisce | LOSA | -30 | dBm | ||||||
| LOS | Alto | 2,0 | VCC +0,3 | V | |||||
| Minimo | 0 | 0,8 | |||||||
Specifiche meccaniche
