Dettagli:
|
| Nome di prodotto: | Ricetrasmettitore di 8GFC SFP | Tipo: | SFP+ |
|---|---|---|---|
| lunghezza d'onda: | 1310nm | Portata del cavo: | 25Km |
| Componente: | DFB+PIN | Interfaccia: | Doppio-LC |
| Parole chiavi: | ricetrasmettitore di Manica SFP+ della fibra 8G | ||
| Evidenziare: | ricetrasmettitore di Manica della fibra di 25km,DOM Fiber Channel Transceiver,Ricetrasmettitore di FC |
||

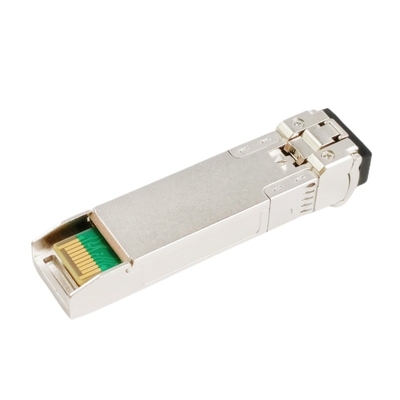

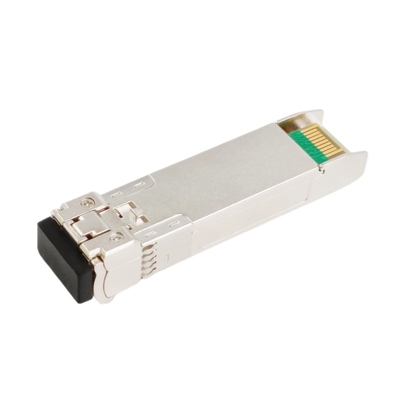

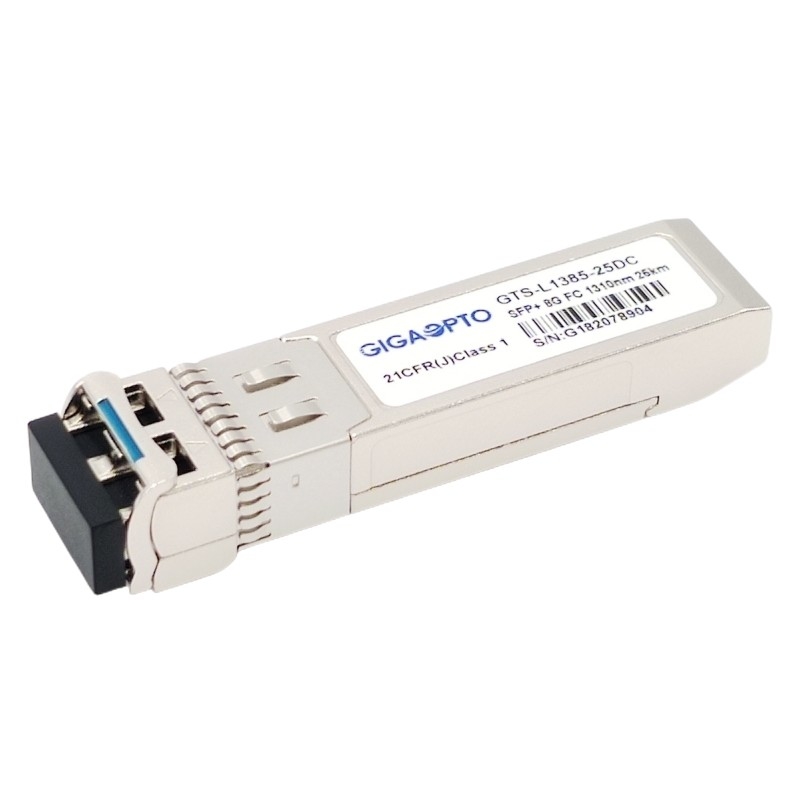

8G FC Wave lungo ha esteso i DOM del ricetrasmettitore DFB+PIN 1310nm SMF LC di 25KM SFP+
Descrizione
I ricetrasmettitori GTS-L1385-25DC del 8GFC SFP+ di Gigaopto sono destinati per sostenere il Manica della fibra 8G (FC), adatto a collegamenti fino a 25km della rete di deposito (SAN) sopra le fibre doppie.
Il ricetrasmettitore consiste di tre sezioni: un trasmettitore del laser di DFB, un fotodiodo di PIN integrati con un'unità di controllo del preamplificatore di trans-impedenza (TIA) e di MCU. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser.
Questo ricetrasmettitore è pienamente compatibile con accordo di SFP+ MSA (SFF-8431, SFF-8432, SFF-8472) e la norma di FCIA FC-PI-4 800-SM-LC-L.
Le funzioni ottiche del monitoraggio di Digital (DOM) sono disponibili via un'interfaccia seriale a due fili, come specificato in SFF-8472, che permette l'accesso in tempo reale ai parametri di esercizio del dispositivo quale la temperatura del ricetrasmettitore, corrente di polarizzazione del laser, potere ottico trasmesso, hanno ricevuto la tensione ottica di rifornimento del ricetrasmettitore e di potere.
Il ricetrasmettitore ottico del canale della fibra è RoHS compiacente e CE/FCC ha certificato.
Specificazione
| Fattore forma | SFP+ | Tasso di dati (GBP) | 8.5Gbps |
| Lunghezza d'onda | 1310nm | Distanza della fibra | 25km |
| Connettore | Duplex-LC | Tipo di cavo | SMF |
| Tipo di LD | DFB | Tipo del ricevitore | PIN |
| Potere di Tx | -1.0~+3.0dBm | Sensibilità di Rx | <-16> |
| Rapporto di estinzione | >3.5dB | Sovraccarico | >0.5dBm |
| Gamma di temperature | 0 a 70°C (32 - 158°F) | Garanzia | 3 anni |
| OEM/ODM | Di sostegno | Protocollo | MSA compiacente |
| Conformità | IEC/EN 61000-4-2, IEC-60825, FDA 21CFR 1040,10 e 1040,11, RoHS | ||
Caratteristiche
Applicazione
Caratteristiche ottiche ed elettriche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note | |
| Trasmettitore | |||||||
| Lunghezza d'onda del centro | λc | 1270 | 1310 | 1350 | nanometro | ||
| Larghezza spettrale (- 20dB) | Δλ | 1 | nanometro | ||||
| Rapporto di soppressione di Laterale modo | SMSR | 30 | - | dB | |||
| Potenza di uscita medio | Pesce gatto | -1,0 | +3,0 | dBm | 1 | ||
| Rapporto di estinzione | ER | 3,5 | dB | ||||
| Differenziale dell'oscillazione immissione dei dati | VIN | 180 | 850 | sistemi MV | 2 | ||
| Impedenza differenziale introdotta | ZIN | 90 | 100 | 110 | Ω | ||
|
TX disattivano |
Disattivi | 2,0 | Vcc | V | |||
| Permetta a | 0 | 0,8 | V | ||||
|
Errore di TX |
Errore | 2,0 | Vcc | V | |||
| Normale | 0 | 0,8 | V | ||||
| Ricevitore | |||||||
| Lunghezza d'onda del centro | λc | 1260 | 1600 | nanometro | |||
| Sensibilità del ricevitore | -16 | dBm | 3 | ||||
| Sovraccarico del ricevitore | 0,5 | dBm | 3 | ||||
| Il LOS De-asserisce | LOSD | -17 | dBm | ||||
| Il LOS asserisce | LOSA | -30 | dBm | ||||
| Isteresi di LOS | 0,5 | dB | |||||
| Differenziale dell'oscillazione del emissione dei dati | Vout | 300 | 900 | sistemi MV | 4 | ||
|
LOS |
Alto | 2,0 | Vcc | V | |||
| Minimo | 0,8 | V | |||||
Note:
1. Il potere ottico è lanciato in SMF.
2. Input di PECL, internamente CA-accoppiato e terminato.
3. Misurato con un modello di prova di PRBS 231-1 @10312Mbps, BER ≤1×10-12.
4. Internamente CA-accoppiato.
Compatibilità
Tutti i moduli ottici del ricetrasmettitore del GTS-L1385-25DC di Gigaopto sono originario aperto, possono essere codificati per essere completamente - compatibile con i dispositivi della corrente principale, riferisca prego alla seguente forma, per la più compatibilità dei prodotti, prego si sentono libero per contattarci.
| Marca/numero del pezzo compatibili corrispondenti | |||
| Marca | Numero del pezzo | Marca | Numero del pezzo |
| Gigaopto | GTS-L1385-25DC | Broccato | XBR-000174 |
| HPE | AW538A | ||
