Dettagli:
|
| Pacchetto: | 1x9 | Velocità: | 1.25Gbps |
|---|---|---|---|
| Lunghezza d'onda del centro: | 1270nm ~ 1610nm | Tipo di LD: | DFB |
| Connettore: | Sc duplex, st, FC | Tensione di rifornimento: | 3.3V o 5V |
| Parole chiavi: | modulo di 1x9 1.25Gbps CWDM, ricetrasmettitore ottico di 1.25G 40km | ||
| Evidenziare: | ricetrasmettitore ottico 1x9 di 40km,ricetrasmettitore ottico di 1610nm 1x9,modulo del cwdm |
||

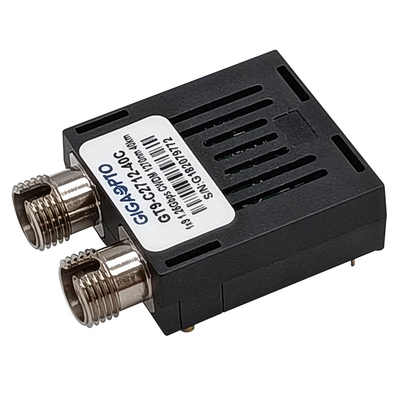

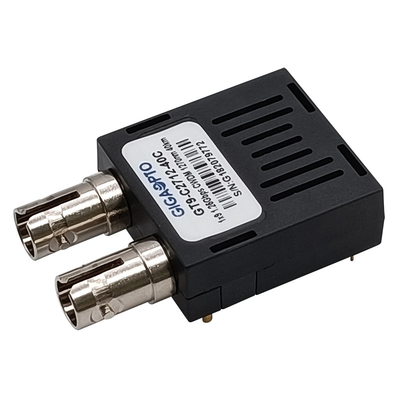

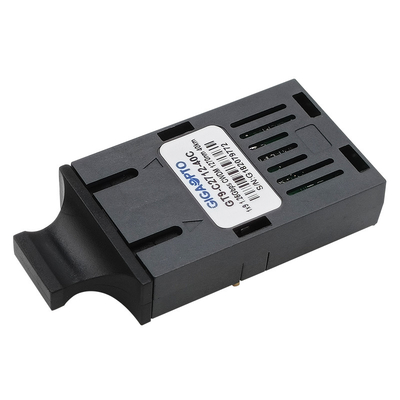

1.25Gbps 1x9 CWDM 1270nm al duplex SC/ST/FC del modulo LVPECL PECL del ricetrasmettitore di 1610nm 40km SMF
Descrizione
I ricetrasmettitori monomodali 1×9 di serie del GT9-Cxx12-40x Del GIGAOPTO sono potere basso, moduli di rendimento elevato che sostengono fino al tasso di dati 1.25Gb/s per le comunicazioni di dati ottiche duplex come Manica della fibra e di Gigabit Ethernet.
Questo modulo del ricetrasmettitore di serie CWDM 1×9 fornisce la distanza di trasmissione di 40km sopra la fibra del singolo modo. Ci sono 18 lunghezze d'onda concentrare dal 1270 nanometro disponibile a 1610nm, con ogni punto 20nm.
La sezione del trasmettitore utilizza un laser multiplo di WDM DFB della buca di potenziale ed è laser della classe A 1 compiacente secondo la norma di sicurezza internazionale IEC-60825. Il ricevitore che la sezione utilizza un preamplificatore integrato del rivelatore di InGaAs (IDP) ha montato in un'intestazione ottica ed in un post-amplificatore di limitazione IC. Un'interfaccia di logica di PECL semplifica l'interfaccia ai circuiti esterni.
Specificazione
| Fattore forma | 1x9 | Velocità di trasmissione (GBP) | 1.25Gbps |
| Connettore | Sc doppio, FC, st | Distanza massima | 40km |
| DOM | Nessun | Tipo di cavo | Singolo modo (SMF) |
| Garanzia | 3 anni | Gamma di temperature |
Annuncio pubblicitario 0 a 70°C (32 - 158°F) |
| Lunghezza d'onda concentrare | 1270nm a 1610nm | Tensione di alimentazione elettrica | 3.3V o 5V |
| Temperatura di stoccaggio | -40 a 85°C (- 40 - 185°F) | Corrente totale | 300mA |
| Tipo del trasmettitore | DFB | Tipo del ricevitore | PIN |
| Potenza di uscita ottico | -5 a 0dBm | Sensibilità di RX | <-24dbm> |
| Rapporto di estinzione | >9dB | Sovraccarico di RX | >-3dBm |
| Protocolli | IEEE802.3z | ||
Caratteristiche
Applicazione
Informazioni di ordinazione
| Numero del pezzo | TX (xx=) | Connett. | Tensione | Impiegati. | Descrizione |
| GT9-Cxx12-40C |
27=1270nm 29=1290nm 31=1310nm 33=1330nm 35=1350nm 37=1370nm 39=1390nm 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm 53=1530nm 55=1550nm 57=1570nm 59=1590nm 61=1610nm |
Sc | 3.3V/5V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, Sc, ricetrasmettitore commerciale 3.3V/5V |
| GT9-Cxx12-40I | Sc | 3.3V/5V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, Sc, ricetrasmettitore industriale 3.3V/5V | |
| GT9-Cxx12-40C3 | Sc | 3.3V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, Sc, ricetrasmettitore commerciale 3.3V | |
| GT9-Cxx12-40I3 | Sc | 3.3V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, Sc, ricetrasmettitore industriale 3.3V | |
| GT9-Cxx12-40C5 | Sc | 5V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, Sc, ricetrasmettitore commerciale 5V | |
| GT9-Cxx12-40I5 | Sc | 5V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, Sc, ricetrasmettitore industriale 5V | |
| GT9-Cxx12-40CF | FC | 3.3V/5V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, ricetrasmettitore commerciale 3.3V/5V | |
| GT9-Cxx12-40IF | FC | 3.3V/5V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, ricetrasmettitore industriale 3.3V/5V | |
| GT9-Cxx12-40CF3 | FC | 3.3V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, ricetrasmettitore commerciale 3.3V | |
| GT9-Cxx12-40IF3 | FC | 3.3V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, ricetrasmettitore industriale 3.3V | |
| GT9-Cxx12-40CF5 | FC | 5V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, ricetrasmettitore commerciale 5V | |
| GT9-Cxx12-40IF5 | FC | 5V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, ricetrasmettitore industriale 5V | |
| GT9-Cxx12-40CT | St | 3.3V/5V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, st, ricetrasmettitore commerciale 3.3V/5V | |
| GT9-Cxx12-40IT | St | 3.3V/5V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, st, ricetrasmettitore industriale 3.3V/5V | |
| GT9-Cxx12-40CT3 | St | 3.3V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, st, ricetrasmettitore commerciale 3.3V | |
| GT9-Cxx12-40IT3 | St | 3.3V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, st, ricetrasmettitore industriale 3.3V | |
| GT9-Cxx12-40CT5 | St | 5V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, st, ricetrasmettitore commerciale 5V | |
| GT9-Cxx12-40IT5 | St | 5V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, st, ricetrasmettitore industriale 5V |
