Dettagli:
|
| Imballaggio del prodotto: | 1x9 CWDM | Tasso di dati: | 1.25Gb/s |
|---|---|---|---|
| Portata: | 20km | lunghezza d'onda: | 1270nm a 1610nm |
| Tipo del trasmettitore: | DFB | Tipo del connettore: | Sc duplex, st, FC |
| Modo della fibra: | Modalità singola | Parole chiavi: | 1x9 1.25Gbps CWDM, 1.25G 1270nm a 1610nm 20km |
| Evidenziare: | Ricetrasmettitore di CWDM 1x9,ricetrasmettitore di 1.25Gbps 1x9,Modulo del ricetrasmettitore di PECL LVPECL |
||

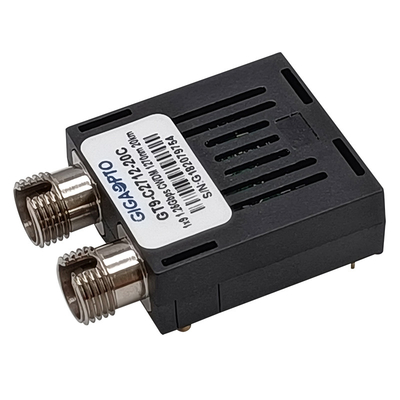

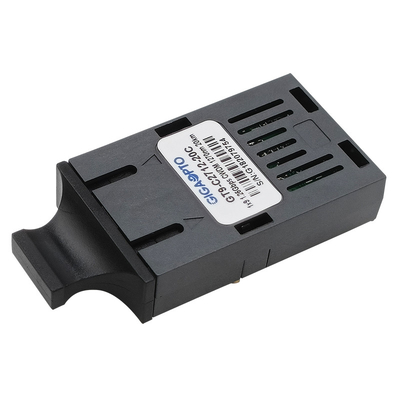

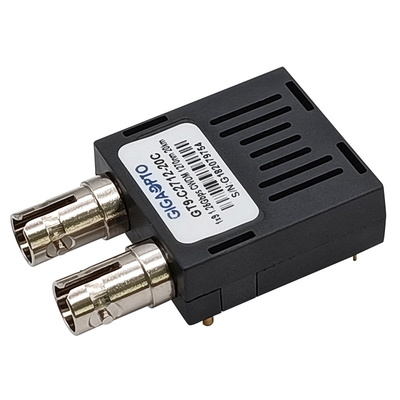

1.25Gbps 1x9 CWDM 1270nm al modulo duplex del ricetrasmettitore di 1610nm SMF 20km SC/ST/FC LVPECL PECL
Descrizione
I ricetrasmettitori monomodali di serie del GT9-Cxx12-20x Del GIGAOPTO sono potere basso, moduli di rendimento elevato CWDM per le comunicazioni di dati ottiche duplex come Manica della fibra e di Gigabit Ethernet. Ci sono diciotto lunghezze d'onda concentrare dal 1270 nanometro disponibile a 1610nm, ogni punto 20nm. La sezione del trasmettitore utilizza un laser multiplo di WDM DFB della buca di potenziale, che è laser della classe A 1 conforme alla norma di sicurezza internazionale IEC-60825. Il ricevitore che la sezione utilizza un preamplificatore integrato del rivelatore di InGaAs (IDP) ha montato in un'intestazione ottica ed in un post-amplificatore di limitazione IC. Un'interfaccia di logica di PECL semplifica l'interfaccia ai circuiti esterni.
Specificazione
| Tipo di forma | 1x9 | Velocità di trasmissione, | 1250Mbps |
| Connettore ottico | Sc duplex, FC, st | Distanza | 20km |
| Sistemi diagnostici di Digital | Nessun | Tipo di media | Singolo modo (SMF) |
| Garanzia | 3 anni | Temperatura ambiente |
Annuncio pubblicitario 0 a 70°C Industriale -40 a 85°C |
| Lunghezza d'onda concentrare | 1270nm a 1610nm | Tensione di alimentazione elettrica | 3.3V o 5V |
| Temperatura di saldatura | <260> | Corrente | 280mA |
| Trasmettitore | Laser di DFB | Tipo del ricevitore | PIN |
| Potenza di uscita ottico | -5 a 0dBm | Sensibilità | <-24dbm> |
| Rapporto di estinzione | >9dB | Saturazione | >-3dBm |
| Protocolli | ITU G.957, IEEE 802.3ah-2004 | ||
Caratteristiche
Applicazione
Informazioni di ordinazione
| Numero del pezzo | TX (xx=) | Connett. | Tensione | Impiegati. | Descrizione |
| GT9-Cxx12-20C |
27=1270nm 29=1290nm 31=1310nm 33=1330nm 35=1350nm 37=1370nm 39=1390nm 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm 53=1530nm 55=1550nm 57=1570nm 59=1590nm 61=1610nm |
Sc | 3.3V/5V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, Sc, ricetrasmettitore commerciale 3.3V/5V |
| GT9-Cxx12-20I | Sc | 3.3V/5V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, Sc, ricetrasmettitore industriale 3.3V/5V | |
| GT9-Cxx12-20C3 | Sc | 3.3V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, Sc, ricetrasmettitore commerciale 3.3V | |
| GT9-Cxx12-20I3 | Sc | 3.3V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, Sc, ricetrasmettitore industriale 3.3V | |
| GT9-Cxx12-20C5 | Sc | 5V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, Sc, ricetrasmettitore commerciale 5V | |
| GT9-Cxx12-20I5 | Sc | 5V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, Sc, ricetrasmettitore industriale 5V | |
| GT9-Cxx12-20CF | FC | 3.3V/5V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, ricetrasmettitore commerciale 3.3V/5V | |
| GT9-Cxx12-20IF | FC | 3.3V/5V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, ricetrasmettitore industriale 3.3V/5V | |
| GT9-Cxx12-20CF3 | FC | 3.3V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, ricetrasmettitore commerciale 3.3V | |
| GT9-Cxx12-20IF3 | FC | 3.3V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, ricetrasmettitore industriale 3.3V | |
| GT9-Cxx12-20CF5 | FC | 5V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, ricetrasmettitore commerciale 5V | |
| GT9-Cxx12-20IF5 | FC | 5V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, ricetrasmettitore industriale 5V | |
| GT9-Cxx12-20CT | St | 3.3V/5V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, st, ricetrasmettitore commerciale 3.3V/5V | |
| GT9-Cxx12-20IT | St | 3.3V/5V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, st, ricetrasmettitore industriale 3.3V/5V | |
| GT9-Cxx12-20CT3 | St | 3.3V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, st, ricetrasmettitore commerciale 3.3V | |
| GT9-Cxx12-20IT3 | St | 3.3V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, st, ricetrasmettitore industriale 3.3V | |
| GT9-Cxx12-20CT5 | St | 5V | 0 a 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, st, ricetrasmettitore commerciale 5V | |
| GT9-Cxx12-20IT5 | St | 5V | -40 a 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, st, ricetrasmettitore industriale 5V |
